Luminaires architecturaux

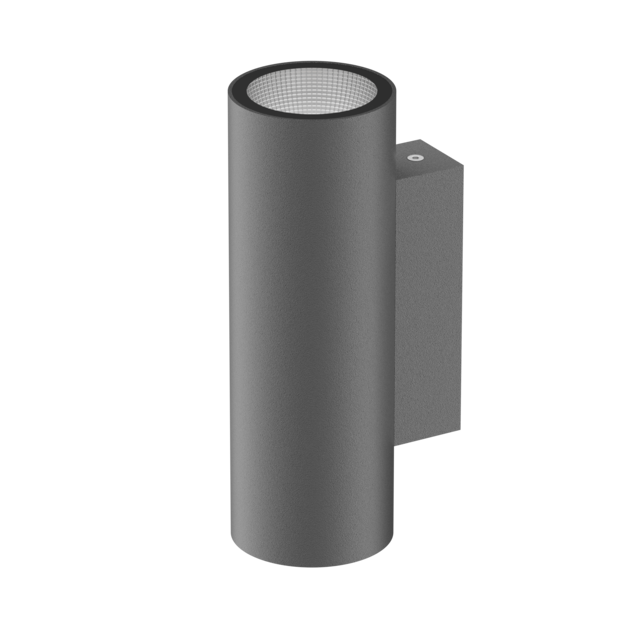

Tubo Wall IP65 LED DI-IN

LED bracket with subtle design for illumination of covered facades and representative rooms. Possibility of painting in any RAL colour.

Luminaires architecturaux

Tubo Wall IP65 LED DI-IN

LED bracket with subtle design for illumination of covered facades and representative rooms. Possibility of painting in any RAL colour.

Go to the variant list (35)

LED

DI/IN

IP65

IK06

Oui

Oui

Basic information:

Matériau:

Electrostatically painted aluminium profile (standard colour: anthracite), diffuser made of transparent tempered glass

Montage:

Wall mounted

Power:

220 ... 240 V

Categorization:

Selon le type de luminaire:

Luminaires architecturaux

Selon application:

Espace extérieur du domaine, Abords des bâtiments, Arcades, Illumination des bâtiments

Typ de montage:

Applique

Technical data:

Luminaire power:

15 - 20 W

See other technical data

Description de la famille de produits

Technical data

Données mécaniques

Type de montage	mural
Matériau du caisson	Aluminium

Données optiques

Raster / diaphragme	RF
Réflecteur	high gloss
UGR	16, 18, 20

Données électriques

Source lumineuse	LED
Puissance du luminaire	15 - 20 W
Nombre de sources lumineuses	2
Type d'équipement	Alimentation
Tension nominale	220 ... 240 V
Through wiring	Non
Contient une source lumineuse	Oui
Type of driver	DALI, ON/OFF

Information data

Net weight	1.25 kg
Couleur	Anthracite, Noir, blanc, gris
Power and luminous flux tolerance	+/-10%

Données lumineuses

Flux lumineux du luminaire DI	890 - 1130 lm
Flux lumineux du luminaire IN	910 - 1130 lm
Efficacité lumineuse du luminaire	110 - 124 lm/W
Performance des luminaires	73 - 86
Couleur de la lumière	blanc
Indice de rendu des couleurs	80
Répartition lumineuse	Bardzo wąskostrumieniowy, à flux large, Średniostrumieniowy
Distribution lumineuse	DI/IN
Classe de luminaire	I
Angle de distribution	15°, 50°, 70°
MacAdam	SDCM 3
Lamp Lumen Maintenance Factor (after 60 000h)	91 %
Temperature de couleur	3000K, 4000K
Temperatu re de couleur / CRI	830, 840

Certificats et marquages

Niveau de protection (IP)	IP65
Résistance à l'impact	IK06
Classe de protection	I
CE	Oui
HACCP+	Oui

Product variants

✕

Search

Filters

How does the product indexing system work?

AA

002

.

22

11

.

830

.

D

0

0

0

Family

AA ALTO LED

AB ALTO WALL

Type

001 e.g.: 545 mm

002 e.g.: 1085 mm

Couleur

11 WHITE RAL 9016

12 WHITE RAL 9010

22 GREY RAL 9006

33 BLACK RAL 9005

44 ANTHRACITE RALBG 452

45 ANTHRACITE RAL 7016

99 OTHER - PERSONALIZATION

Système optique

00 EMPTY

11 OPAL /MILK DIFFUSER/

22 MPRM /MICROPRISMATIC DIFFUSER/

23 DMPRM /DIAMONT MICROPRISMATIC DIFFUSER/

24 MPOP /MICROPRISMATIC DIFFUSER WITH FLEX LAYER/

33 PAR /PARABOLIC LOUVER/

34 PAR SH /PARABOLIC LOUVER UNDER TEMPERED GLASS/

44 mPARM /PARABOLIC MINI LOUVER METALLIZED/

45 PARW /PARABOLIC LOUVER WHITE/

46 mPARB /PARABOLIC MINI LOUVER BLACK/

66 RF /REFLECTOR/

67 RM /MATTE REFLECTOR/

68 RW /REFLECTOR WHITE/

77 LNS /LENS/

88 SH MAT /MATTE TEMPERED GLASS/

89 SH /TEMPERED GLASS/

CRI / Temp. de couleur

827

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Alimentation

A ON/OFF /WITHOUT REGULATION/

D DALI /DIGITAL ADDRESSABLE LIGHTING INTERFACE/

H HO /DRIVER WITH PREDEFINED SETTING/

E HE /DRIVER WITH PREDEFINED SETTING/

F HO DALI /DRIVER WITH PREDEFINED SETTING/

G HE DALI /DRIVER WITH PREDEFINED SETTING/

K DSI

I CF /CORRIDOR FUNCTION - STEP DIMMING/

C CAS /CASAMBI - SMART CONTROL VIA APPLICATIONS/

X DMX

S sDIMM

V 1-10V /ADJUSTABLE/

Emergency module

0 WITHOUT EMERGENCY MODULE

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Through wiring

0 WITHOUT THROUGH WIRING

1 TH3 /3-PHASE THROUGH WIRING/

2 TH5 /5-PHASE THROUGH WIRING/

3 TH7 /7-PHASE THROUGH WIRING/

4 WI /WIELAND/

5 WI TH /THROUGH WIRING/

Capteur de mouvement

0 WITHOUT MOTION SENSOR

1 MW PRO /PASSIVE INFRARED - STEP DIMM/

2 PIR /INFRARED/

Index	Luminaire power	Flux lumineux du luminaire	Flux lumineux du luminaire DI	Flux lumineux du luminaire IN	Efficacité lumineuse du luminaire	Raster / diaphragme [Système optique]	Temperatu re de couleur / CRI	Distribution lumineuse	Angle de distribution	Couleur	Type of driver	Type de famille
BE004.1166.830.A000 Copy the code Open in new window	15 W	890 lm	890 lm	910 lm	120 lm/W	RF	830	DI/IN	15°	blanc	ON/OFF	DI-IN 15W 15/15°
BE004.1166.840.A000 Copy the code Open in new window	15 W	890 lm	890 lm	910 lm	120 lm/W	RF	840	DI/IN	15°	blanc	ON/OFF	DI-IN 15W 15/15°
BE004.1166.840.D000 Copy the code Open in new window	15 W	920 lm	920 lm	930 lm	123 lm/W	RF	840	DI/IN	15°	blanc	DALI	DI-IN 15W 15/15°
BE004.2266.830.A000 Copy the code Open in new window	15 W	890 lm	890 lm	910 lm	120 lm/W	RF	830	DI/IN	15°	gris	ON/OFF	DI-IN 15W 15/15°
BE004.2266.840.A000 Copy the code Open in new window	15 W	890 lm	890 lm	910 lm	120 lm/W	RF	840	DI/IN	15°	gris	ON/OFF	DI-IN 15W 15/15°
BE004.3366.830.A000 Copy the code Open in new window	15 W	890 lm	890 lm	910 lm	120 lm/W	RF	830	DI/IN	15°	Noir	ON/OFF	DI-IN 15W 15/15°
BE004.3366.840.A000 Copy the code Open in new window	15 W	890 lm	890 lm	910 lm	120 lm/W	RF	840	DI/IN	15°	Noir	ON/OFF	DI-IN 15W 15/15°
BE004.4466.830.A000 Copy the code Open in new window	15 W	890 lm	890 lm	910 lm	120 lm/W	RF	830	DI/IN	15°	Anthracite	ON/OFF	DI-IN 15W 15/15°
BE004.4466.830.D000 Copy the code Open in new window	15 W	890 lm	890 lm	910 lm	120 lm/W	RF	830	DI/IN	15°	Anthracite	DALI	DI-IN 15W 15/15°
BE004.4466.840.A000 Copy the code Open in new window	15 W	920 lm	920 lm	930 lm	123 lm/W	RF	840	DI/IN	15°	Anthracite	ON/OFF	DI-IN 15W 15/15°
BE004.4466.840.D000 Copy the code Open in new window	15 W	920 lm	920 lm	930 lm	123 lm/W	RF	840	DI/IN	15°	Anthracite	DALI	DI-IN 15W 15/15°
BE005.1166.830.A000 Copy the code Open in new window	15 W	910 lm	910 lm	910 lm	121 lm/W	RF	830	DI/IN		blanc	ON/OFF	DI-IN 15W 15/70°
BE005.1166.830.D000 Copy the code Open in new window	15 W	910 lm	910 lm	910 lm	121 lm/W	RF	830	DI/IN	70°	blanc	DALI	DI-IN 15W 15/70°
BE005.2266.830.A000 Copy the code Open in new window	15 W	910 lm	910 lm	910 lm	121 lm/W	RF	830	DI/IN	70°	gris	ON/OFF	DI-IN 15W 15/70°
BE005.2266.840.A000 Copy the code Open in new window	15 W	930 lm	930 lm	930 lm	124 lm/W	RF	840	DI/IN	70°	gris	ON/OFF	DI-IN 15W 15/70°

Displaying items: 15 of 35

of 3

per page

Family datasheet

Download

Family datasheet extended

Download

Instruction de montage

273.08 KB

Download

Déclaration UE de conformité

Download

Fichier photométrique

5.22 KB

Download

Download all files
