Deckenleuchten

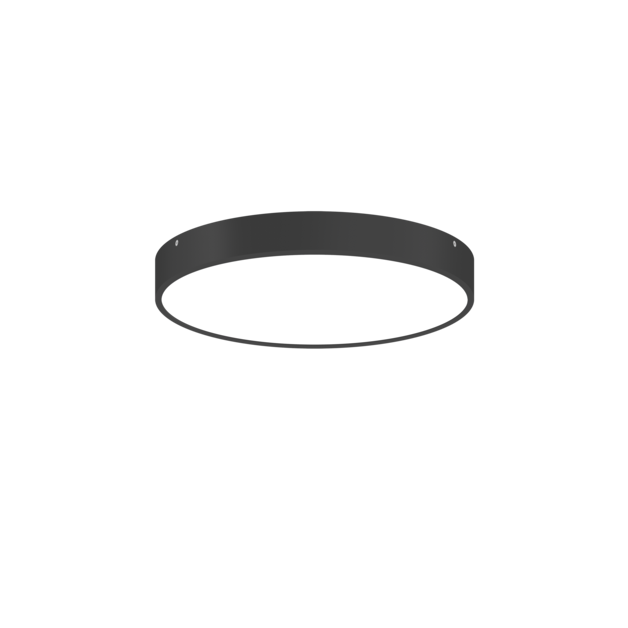

Finestra Ring LED
Universal plafond for LED light sources.
Deckenleuchten
Finestra Ring LED
Universal plafond for LED light sources.
Go to the variant list (418)
LED
Lichtaustritt DI
IP20
IK04
I
Ja
Ja
Ja
Basic information:
Ausführung:
Powder painted housing made of aluminum profile (standard color: grey), base made of steel sheet, OPAL diffuser (PMMA) or microprismatic MPRM diffuser.
Zubehör:
Suspension set 3x, uspensions simple and electric, G/K adapter for plaster-cardboard ceiling (except version 630mm, 800mm and 1065mm) Note: suspended version 320mm and 440mm, 520mm, 630mm: suspension set “3x”suspended version 800mm and 1065mm: 3pcs. simple and 1pcs. electrical suspension
Montageart:
Surface mounted, suspended, with G/K adapter into plaster-cardboard ceiling (only 320, 440, 520 versions)
Power:
220 ... 240 V
Categorization:
Leuchtentyp:
Deckenleuchten
Anwendung:
Büroräume, Konferenzräume, Aufenthaltsraeume-und-wartebereiche, Vertriebs-/Servicebereiche, Flure-treppenhaeuser
Montagetyp:
Hängeleuchten, Anbauleuchten
Technical data:
Luminaire power:
16 - 100 W
Leuchtenlichtstrom:
1450 - 13700 lm

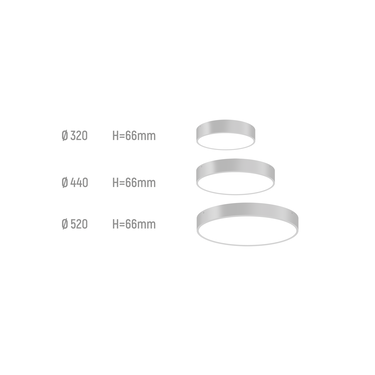

Outer diameter:
320 mm, 440 mm, 520 mm, 630 mm, 800 mm, 1065 mm
See other technical data
Technical data Product variants Download Zubehör
Technical data
Mechanische Produktdaten
Montagearten Universal
Gehäuse-Material Aluminium
für Lichtsysteme angepasst Ja
Optische Produktdaten
Raster/ Blendschutz MPOP, MPRM, OPAL
UGR 17, 18, 19, 20, 23
Elektrische Produktdaten
Leuchtmittel LED
Leuchtenanschlussleistung 16 - 100 W
Lampenanzahl 1
Lieferbares Zubehör Netzteil
Nennspannung 220 ... 240 V
mit Leuchtmittel bestückt Ja
Type of driver CF, DALI, ON/OFF
Emergency module option
Bewegungssensor option
Information data
Net weight 1.9 - 13.7 kg
Farbe grau, schwarz, weiß
RAL – jede Farbe aus der Palette Ja
Power and luminous flux tolerance +/-10%
Info 1065 mm, 320 mm, 440 mm, 520 mm, 630 mm, 800 mm
Lichttechnische Daten
Leuchtenlichtstrom 1450 - 13700 lm
Lichtausbeute der Leuchte 91 - 137 lm/W
Lichtfarbe weiss
Farbwiedergabeindex 80, 90
Lichtverteilung breitstrahlend
Lichtverteilung Lichtaustritt DI
Schutzklasse der Leuchte I
MacAdam SDCM 3
L80B10 @25°C 100.000 h
L90B10 @25°C 64.000 h
Lamp Lumen Maintenance Factor (after 60 000h) 85 %, 89 %
Farbtemperatur 2700-6500K, 3000K, 4000K
Farbtemperatur / CRI 830, 840, 8TW, 930, 940
Zertifikate
Schutzart IP IP20
Schlagfestigkeit IK04
Schutzklasse I
Power Flicker =< 3%
Lampenschutz Ja
PZH Ja
CE Ja
HACCP+ Ja
Product variants
✕
Suche
Filters
How does the product indexing system work?
AA
002
.
22
11
.
830
.
D
0
0
0
Family
AA ALTO LED
AB ALTO WALL
Type
001 e.g.: 545 mm
002 e.g.: 1085 mm
Farbe
11 WHITE RAL 9016
12 WHITE RAL 9010
22 GREY RAL 9006
33 BLACK RAL 9005
44 ANTHRACITE RALBG 452
45 ANTHRACITE RAL 7016
99 OTHER - PERSONALIZATION
Optisches System
00 EMPTY
11 OPAL /MILK DIFFUSER/
22 MPRM /MICROPRISMATIC DIFFUSER/
23 DMPRM /DIAMONT MICROPRISMATIC DIFFUSER/
24 MPOP /MICROPRISMATIC DIFFUSER WITH FLEX LAYER/
33 PAR /PARABOLIC LOUVER/
34 PAR SH /PARABOLIC LOUVER UNDER TEMPERED GLASS/
44 mPARM /PARABOLIC MINI LOUVER METALLIZED/
45 PARW /PARABOLIC LOUVER WHITE/
46 mPARB /PARABOLIC MINI LOUVER BLACK/
66 RF /REFLECTOR/
67 RM /MATTE REFLECTOR/
68 RW /REFLECTOR WHITE/
77 LNS /LENS/
88 SH MAT /MATTE TEMPERED GLASS/
89 SH /TEMPERED GLASS/
CRI /Farbtemperatur
827
830 CRI ≥ 80; CCT 3000K
835 CRI ≥ 80; CCT 3500K
840 CRI ≥ 80; CCT 4000K
850 CRI ≥ 80; CCT 5000K
857 CRI ≥ 80; CCT 5700K
865 CRI ≥ 80; CCT 6500K
8TW CRI ≥ 80; Tunable white
927 CRI ≥ 90; CCT 2700K
930 CRI ≥ 90; CCT 3000K
935 CRI ≥ 90; CCT 3500K
940 CRI ≥ 90; CCT 4000K
950 CRI ≥ 90; CCT 5000K
957 CRI ≥ 90; CCT 5700K
965 CRI ≥ 90; CCT 6500K
9TW CRI ≥ 90; Tunable white
RGB RGB
Netzteil
A ON/OFF /WITHOUT REGULATION/
D DALI /DIGITAL ADDRESSABLE LIGHTING INTERFACE/
H HO /DRIVER WITH PREDEFINED SETTING/
E HE /DRIVER WITH PREDEFINED SETTING/
F HO DALI /DRIVER WITH PREDEFINED SETTING/
G HE DALI /DRIVER WITH PREDEFINED SETTING/
K DSI
I CF /CORRIDOR FUNCTION - STEP DIMMING/
C CAS /CASAMBI - SMART CONTROL VIA APPLICATIONS/
X DMX
S sDIMM
V 1-10V /ADJUSTABLE/
Emergency module
0 WITHOUT EMERGENCY MODULE
1 EM1H ST /SELFTEST/
2 EM3H ST /SELFTEST/
3 EM1H BASIC
4 EM3H BASIC
5 EM1H PRO /DALI/
6 EM3H PRO /DALI/
Through wiring
0 WITHOUT THROUGH WIRING
1 TH3 /3-PHASE THROUGH WIRING/
2 TH5 /5-PHASE THROUGH WIRING/
3 TH7 /7-PHASE THROUGH WIRING/
4 WI /WIELAND/
5 WI TH /THROUGH WIRING/
Bewegungssensor
0 WITHOUT MOTION SENSOR
1 MW PRO /PASSIVE INFRARED - STEP DIMM/
2 PIR /INFRARED/
Technical data
Abmessungen
Filtering by parameters
Parameters
Luminaire power
Show products
Lichtstrom
Show products
CRI /Farbtemperatur
Select all
Reset
Show products
Optisches System
Select all
Reset
Show products
Netzteil
Select all
Reset
Show products
Emergency module
Select all
Reset
Show products
Verkabelung
Select all
Reset
Show products
Bewegungssensor
Select all
Reset
Show products
Farbe
Select all
Reset
Show products
Durchmesser
Show products
Familientyp
Select all
Reset
Show products
Index
Luminaire power
Leuchtenlichtstrom
Lichtausbeute der Leuchte
Raster/ Blendschutz
[Optisches System]
Farbtemperatur / CRI
Farbe
Type of driver
Emergency module
Bewegungssensor
Familientyp
CW001.1111.830.A000
Copy the code
Open in new window
16 W 1700 lm 106 lm/W OPAL 830
weiß
 ON/OFF Nein Nein 320mm
CW001.1111.830.D000
Copy the code
Open in new window
16 W 1700 lm 106 lm/W OPAL 830
weiß
 DALI Nein Nein 320mm
CW001.1111.840.A000
Copy the code
Open in new window
16 W 1750 lm 109 lm/W OPAL 840
weiß
 ON/OFF Nein Nein 320mm
CW001.1111.840.D000
Copy the code
Open in new window
16 W 1750 lm 109 lm/W OPAL 840
weiß
 DALI Nein Nein 320mm
CW001.1111.930.A000
Copy the code
Open in new window
16 W 1450 lm 91 lm/W OPAL 930
weiß
 ON/OFF Nein Nein 320mm
CW001.1111.930.D000
Copy the code
Open in new window
16 W 1450 lm 91 lm/W OPAL 930
weiß
 DALI Nein Nein 320mm
CW001.1111.940.A000
Copy the code
Open in new window
16 W 1490 lm 93 lm/W OPAL 940
weiß
 ON/OFF Nein Nein 320mm
CW001.1111.940.D000
Copy the code
Open in new window
16 W 1490 lm 93 lm/W OPAL 940
weiß
 DALI Nein Nein 320mm
CW001.1122.830.A000
Copy the code
Open in new window
16 W 1900 lm 119 lm/W MPRM 830
weiß
 ON/OFF Nein Nein 320mm
CW001.1122.830.D000
Copy the code
Open in new window
16 W 1900 lm 119 lm/W MPRM 830
weiß
 DALI Nein Nein 320mm
CW001.1122.840.A000
Copy the code
Open in new window
16 W 1960 lm 123 lm/W MPRM 840
weiß
 ON/OFF Nein Nein 320mm
CW001.1122.840.D000
Copy the code
Open in new window
16 W 1960 lm 123 lm/W MPRM 840
weiß
 DALI Nein Nein 320mm
CW001.1122.930.A000
Copy the code
Open in new window
16 W 1620 lm 101 lm/W MPRM 930
weiß
 ON/OFF Nein Nein 320mm
CW001.1122.930.D000
Copy the code
Open in new window
16 W 1620 lm 101 lm/W MPRM 930
weiß
 DALI Nein Nein 320mm
CW001.1122.940.A000
Copy the code
Open in new window
16 W 1670 lm 104 lm/W MPRM 940
weiß
 ON/OFF Nein Nein 320mm
