Dekorative Beleuchtung

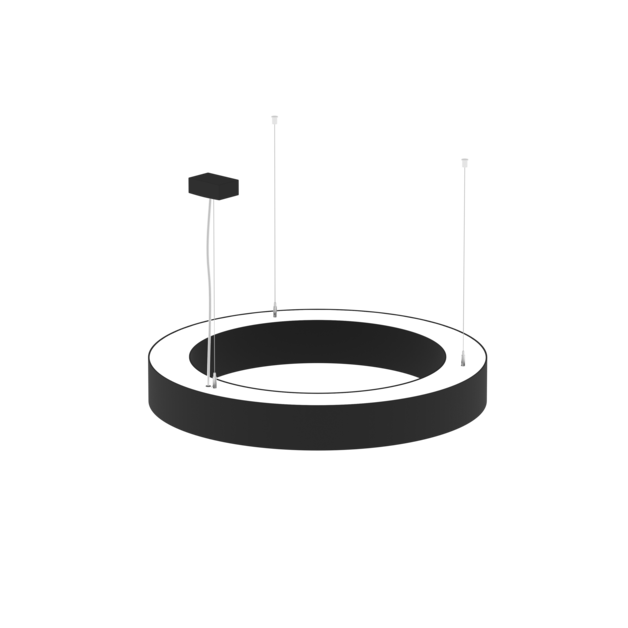

Geometric Ring LED DI-IN

A family of circular LED luminaires. Modern and versatile, the GEOMETRIC RING LED forms find application in all types of indoor spaces. The main characteristic feature of the GEOMETRIC RING LED family is uniform luminance across the surface of the OPAL diffuser and the high quality of lighting achieved through their use. Suspensions in set.

Dekorative Beleuchtung

Geometric Ring LED DI-IN

A family of circular LED luminaires. Modern and versatile, the GEOMETRIC RING LED forms find application in all types of indoor spaces. The main characteristic feature of the GEOMETRIC RING LED family is uniform luminance across the surface of the OPAL diffuser and the high quality of lighting achieved through their use. Suspensions in set.

Go to the variant list (50)

LED

IP20

IK04

Basic information:

Ausführung:

powder painted aluminum profile (white, grey and black colours in standard). OPAL diffuser.

Montageart:

suspended (suspensions 1,5 m in set)

Power:

220 ... 240 V

Categorization:

Leuchtentyp:

Dekorative Beleuchtung

Anwendung:

Büroräume, Konferenzräume, Aufenthaltsraeume-und-wartebereiche, Vertriebs-/Servicebereiche, Flure-treppenhaeuser

Montagetyp:

Hängeleuchten

Technical data:

Leuchtenanschlussleistung:

124 - 200 W

Leuchtenlichtstrom:

7360 - 11900 lm

Outer diameter:

800 mm, 1200 mm

See other technical data

Technical data

Mechanische Produktdaten

Montagearten	Seilpendelmontage
Gehäuse-Material	Aluminium

Optische Produktdaten

Raster/ Blendschutz	OPAL
Abdeckungsfarbe	weiß
Abdeckungsmaterial	Kunststoff opal / matt
UGR	15, 16

Elektrische Produktdaten

Leuchtmittel	LED
Leuchtenanschlussleistung	124 - 200 W
Lampenanzahl	1
Lieferbares Zubehör	Netzteil
Nennspannung	220 ... 240 V
Through wiring	Nein
mit Leuchtmittel bestückt	Ja
Power factor	0.96
Type of driver	DALI, ON/OFF

Information data

Net weight	8.5 - 12.6 kg
Farbe	Anthracite RAL7016, grau, schwarz, weiß
Betriebstemperaturumfang	-15 ... 40
Power and luminous flux tolerance	+/-10%
Info	1200mm, 800mm

Lichttechnische Daten

Leuchtenlichtstrom	7360 - 11900 lm
Leuchtenlichtstrom DI	7140 - 14000 lm
Leuchtenlichtstrom IN	3100 - 5490 lm
Lichtausbeute der Leuchte	59 - 100 lm/W
Lichtfarbe	weiss
Farbwiedergabeindex	80, 90
Lichtverteilung	breitstrahlend
Lichtverteilung	Lichtaustritt DI, Lichtaustritt DI/IN
Schutzklasse der Leuchte	I
MacAdam	SDCM 3
L80B10 @25°C	100.000 h
L90B10 @25°C	64.000 h
Lamp Lumen Maintenance Factor (after 60 000h)	85 %
Farbtemperatur	3000K, 4000K
Farbtemperatur / CRI	830, 840, 930, 940

Zertifikate

Schutzart IP	IP20
Schlagfestigkeit	IK04
Schutzklasse	I
Lampenschutz	Ja
CE	Ja
HACCP+	Ja

Product variants

✕

Suche

Filters

How does the product indexing system work?

AA

002

.

22

11

.

830

.

D

0

0

0

Family

AA ALTO LED

AB ALTO WALL

Type

001 e.g.: 545 mm

002 e.g.: 1085 mm

Farbe

11 WHITE RAL 9016

12 WHITE RAL 9010

22 GREY RAL 9006

33 BLACK RAL 9005

44 ANTHRACITE RALBG 452

45 ANTHRACITE RAL 7016

99 OTHER - PERSONALIZATION

Optisches System

00 EMPTY

11 OPAL /MILK DIFFUSER/

22 MPRM /MICROPRISMATIC DIFFUSER/

23 DMPRM /DIAMONT MICROPRISMATIC DIFFUSER/

24 MPOP /MICROPRISMATIC DIFFUSER WITH FLEX LAYER/

33 PAR /PARABOLIC LOUVER/

34 PAR SH /PARABOLIC LOUVER UNDER TEMPERED GLASS/

44 mPARM /PARABOLIC MINI LOUVER METALLIZED/

45 PARW /PARABOLIC LOUVER WHITE/

46 mPARB /PARABOLIC MINI LOUVER BLACK/

51 PRS-M /PARABOLIC SQUARE LOUVER METALLIZED MAT/

52 PRS-W /PARABOLIC SQUARE LOUVER WHITE/

53 PRS-B /PARABOLIC SQUARE LOUVER BLACK/

54 PRC-M /PARABOLIC CIRCLE LOUVER METALLIZED MAT/

55 PRC-W /PARABOLIC CIRCLE LOUVER WHITE/

56 PRC-B /PARABOLIC CIRCLE LOUVER BLACK/

61 RMO /REFLECTOR MATTE + OPAL DIFFUSER/

62 RMM /REFLECTOR MATTE + MICROPRISMATIC DIFFUSER/

65 RG /REFLECTOR GOLD/

66 RF /REFLECTOR/

67 RM /MATTE REFLECTOR/

68 RW /REFLECTOR WHITE/

69 RB /REFLECTOR BLACK/

77 LNS /LENS/

88 SH MAT /MATTE TEMPERED GLASS/

89 SH /TEMPERED GLASS/

CRI /Farbtemperatur

827

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Netzteil

A ON/OFF /WITHOUT REGULATION/

D DALI /DIGITAL ADDRESSABLE LIGHTING INTERFACE/

H HO /DRIVER WITH PREDEFINED SETTING/

E HE /DRIVER WITH PREDEFINED SETTING/

F HO DALI /DRIVER WITH PREDEFINED SETTING/

G HE DALI /DRIVER WITH PREDEFINED SETTING/

K DSI

I CF /CORRIDOR FUNCTION - STEP DIMMING/

C CAS /CASAMBI - SMART CONTROL VIA APPLICATIONS/

X DMX

S sDIMM

V 1-10V /ADJUSTABLE/

Emergency module

0 WITHOUT EMERGENCY MODULE

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Through wiring

0 WITHOUT THROUGH WIRING

1 TH3 /3-PHASE THROUGH WIRING/

2 TH5 /5-PHASE THROUGH WIRING/

3 TH7 /7-PHASE THROUGH WIRING/

4 WI /WIELAND/

5 WI TH /THROUGH WIRING/

6 LW /THROUGH WIRING/

Bewegungssensor

0 WITHOUT MOTION SENSOR

1 MW PRO /PASSIVE INFRARED - STEP DIMM/

2 PIR /INFRARED/

3 PIR DALI

4 PIR DALI SA

5 PIR CAS

Index	Leuchtenanschlussleistung	Leuchtenlichtstrom	Leuchtenlichtstrom DI	Leuchtenlichtstrom IN	Lichtausbeute der Leuchte	Raster/ Blendschutz [Optisches System]	Farbtemperatur / CRI	Lichtverteilung	Farbe	Type of driver	Emergency module	Through wiring	Bewegungssensor	Familientyp
AE003.1111.830.A000 Copy the code Open in new window	124 W	8390 lm	8390 lm	3640 lm	97 lm/W	OPAL	830	Lichtaustritt DI/IN	weiß	ON/OFF	Nein	Nein	Nein	DI-IN 800mm
AE003.1111.830.D000 Copy the code Open in new window	124 W	8390 lm	8390 lm	3640 lm	97 lm/W	OPAL	830	Lichtaustritt DI/IN	weiß	DALI	Nein	Nein	Nein	DI-IN 800mm
AE003.1111.840.A000 Copy the code Open in new window	124 W	8650 lm	8650 lm	3750 lm	100 lm/W	OPAL	840	Lichtaustritt DI/IN	weiß	ON/OFF	Nein	Nein	Nein	DI-IN 800mm
AE003.1111.840.D000 Copy the code Open in new window	124 W	8650 lm	8650 lm	3750 lm	100 lm/W	OPAL	840	Lichtaustritt DI/IN	weiß	DALI	Nein	Nein	Nein	DI-IN 800mm
AE003.1111.930.A000 Copy the code Open in new window	124 W	7140 lm	7140 lm	3100 lm	83 lm/W	OPAL	930	Lichtaustritt DI/IN	weiß	ON/OFF	Nein	Nein	Nein	DI-IN 800mm
AE003.1111.930.D000 Copy the code Open in new window	124 W	7140 lm	7140 lm	3100 lm	83 lm/W	OPAL	930	Lichtaustritt DI/IN	weiß	DALI	Nein	Nein	Nein	DI-IN 800mm
AE003.1111.940.A000 Copy the code Open in new window	124 W	7360 lm			59 lm/W	OPAL	940	Lichtaustritt DI	weiß	ON/OFF	Nein	Nein	Nein	DI-IN 800mm
AE003.1111.940.D000 Copy the code Open in new window	124 W	7360 lm			59 lm/W	OPAL	940	Lichtaustritt DI	weiß	DALI	Nein	Nein	Nein	DI-IN 800mm
AE003.2211.830.A000 Copy the code Open in new window	124 W	8390 lm	8390 lm	3640 lm	97 lm/W	OPAL	830	Lichtaustritt DI/IN	grau	ON/OFF	Nein	Nein	Nein	DI-IN 800mm
AE003.2211.830.D000 Copy the code Open in new window	124 W	8390 lm	8390 lm	3640 lm	97 lm/W	OPAL	830	Lichtaustritt DI/IN	grau	DALI	Nein	Nein	Nein	DI-IN 800mm
AE003.2211.840.A000 Copy the code Open in new window	124 W	8650 lm	8650 lm	3750 lm	100 lm/W	OPAL	840	Lichtaustritt DI/IN	grau	ON/OFF	Nein	Nein	Nein	DI-IN 800mm
AE003.2211.840.D000 Copy the code Open in new window	124 W	8650 lm	8650 lm	3750 lm	100 lm/W	OPAL	840	Lichtaustritt DI/IN	grau	DALI	Nein	Nein	Nein	DI-IN 800mm
AE003.2211.930.A000 Copy the code Open in new window	124 W	7140 lm	7140 lm	3100 lm	83 lm/W	OPAL	930	Lichtaustritt DI/IN	grau	ON/OFF	Nein	Nein	Nein	DI-IN 800mm
AE003.2211.930.D000 Copy the code Open in new window	124 W	7140 lm	7140 lm	3100 lm	83 lm/W	OPAL	930	Lichtaustritt DI/IN	grau	DALI	Nein	Nein	Nein	DI-IN 800mm
AE003.2211.940.A000 Copy the code Open in new window	124 W	7360 lm			59 lm/W	OPAL	940	Lichtaustritt DI	grau	ON/OFF	Nein	Nein	Nein	DI-IN 800mm

Displaying items: 15 of 50

of 4

per page

Family datasheet

Download

Family datasheet extended

Download

Montageanleitung

687.98 KB

Download

Konformitätserklärung

Download

Fotometrische Datei

5.21 KB

Download

Download all files
