Deckenleuchten

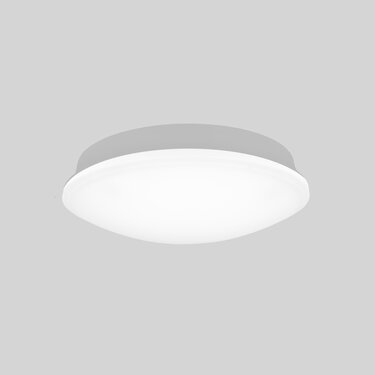

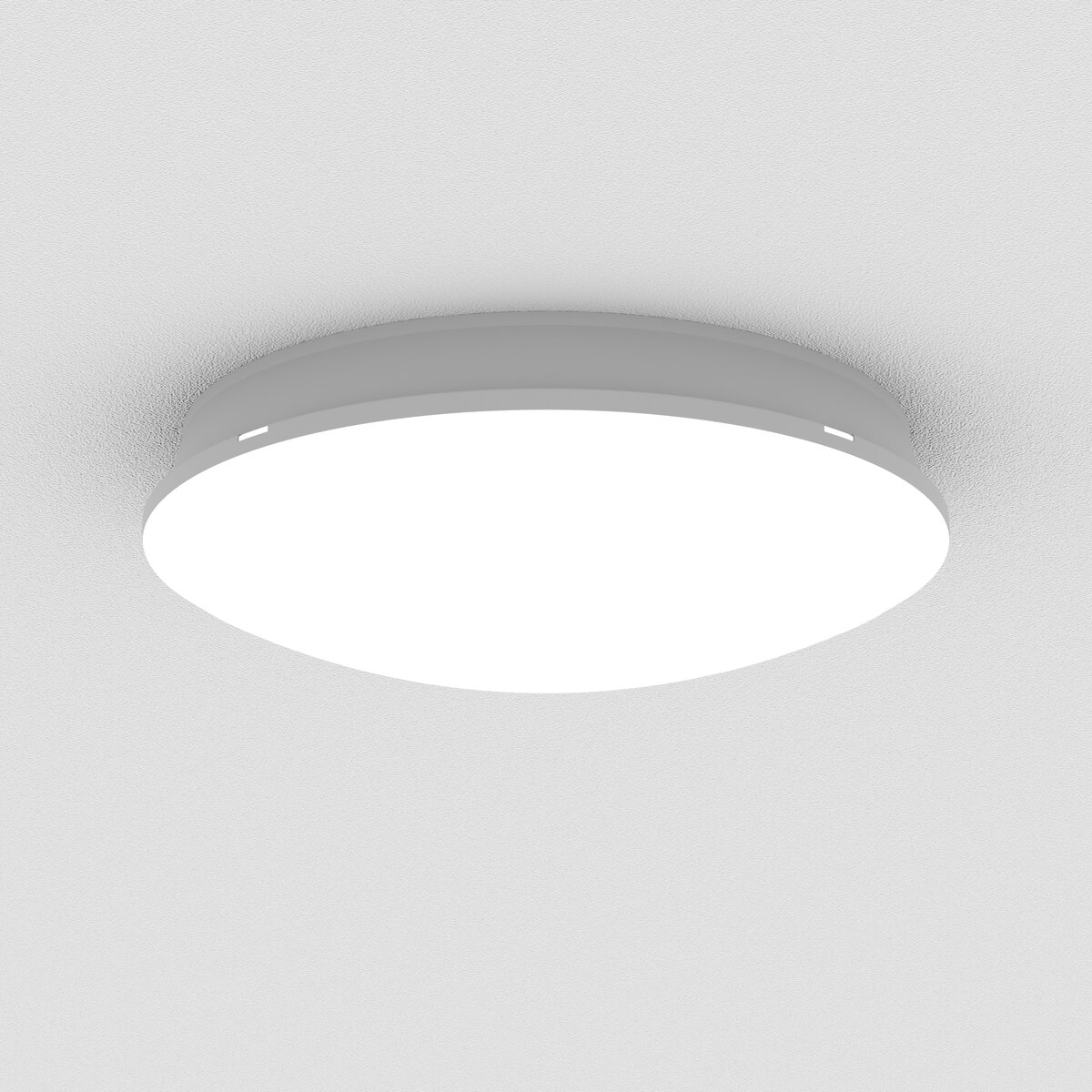

Modena Mini LED

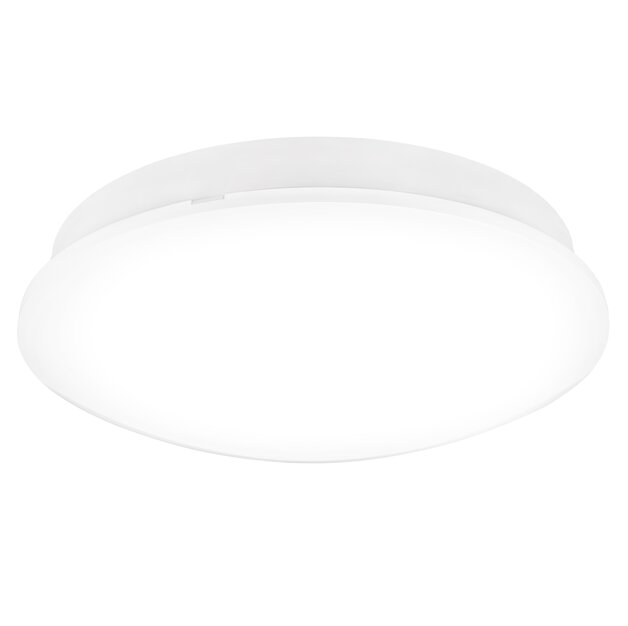

Modern plafond Modena Mini is an extension of Modena family of luminaires. Highly aesthetic and characteristic for great parameters: resistance to external conditions and UV rays with IP54 degree of protection. Available with AW 3H emergency module. Possibility of application of motion sensor (only in 17W versions) or day light sensor.

Deckenleuchten

Modena Mini LED

Modern plafond Modena Mini is an extension of Modena family of luminaires. Highly aesthetic and characteristic for great parameters: resistance to external conditions and UV rays with IP54 degree of protection. Available with AW 3H emergency module. Possibility of application of motion sensor (only in 17W versions) or day light sensor.

Go to the variant list (69)

LED

Lichtaustritt DI

IP54

IK10

Basic information:

Ausführung:

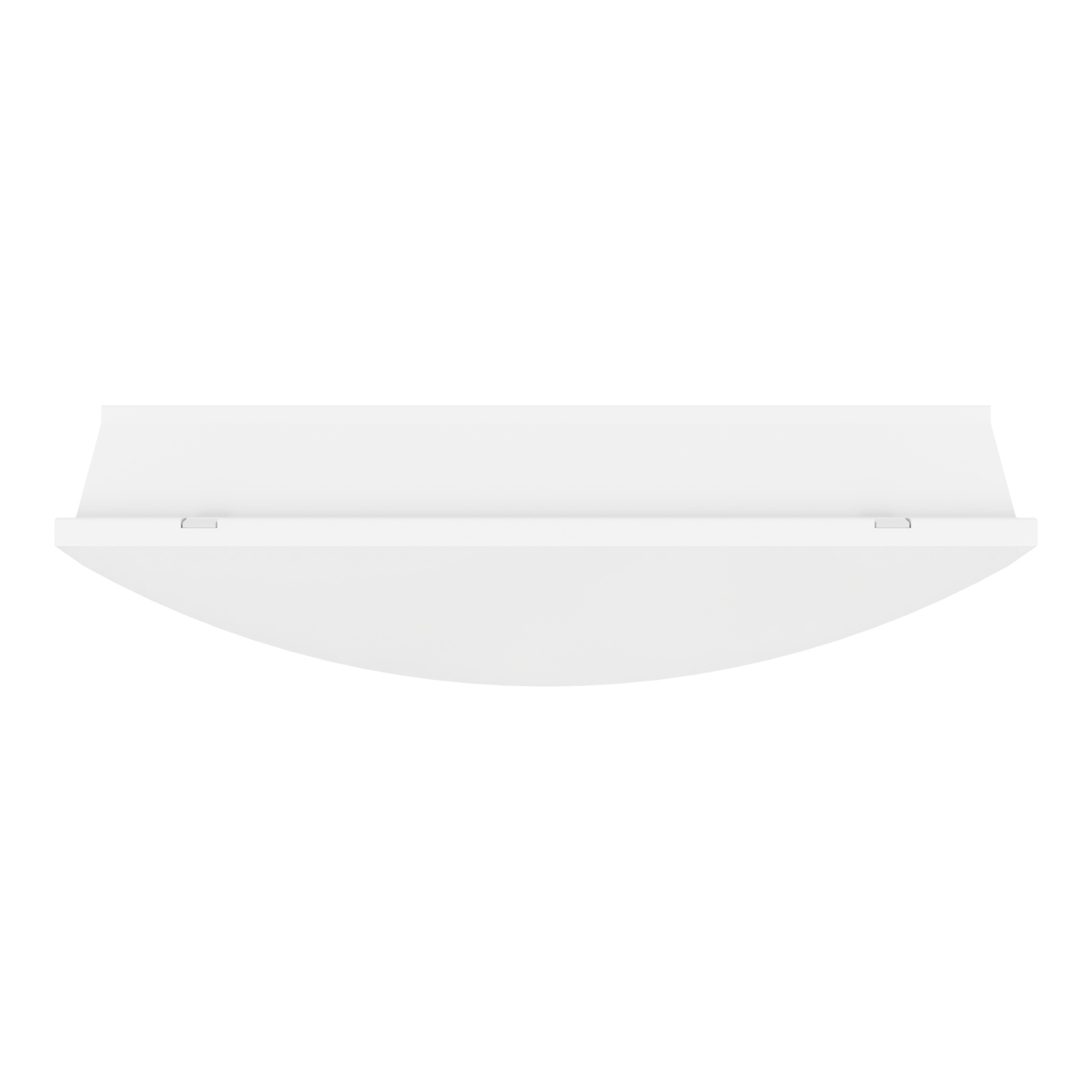

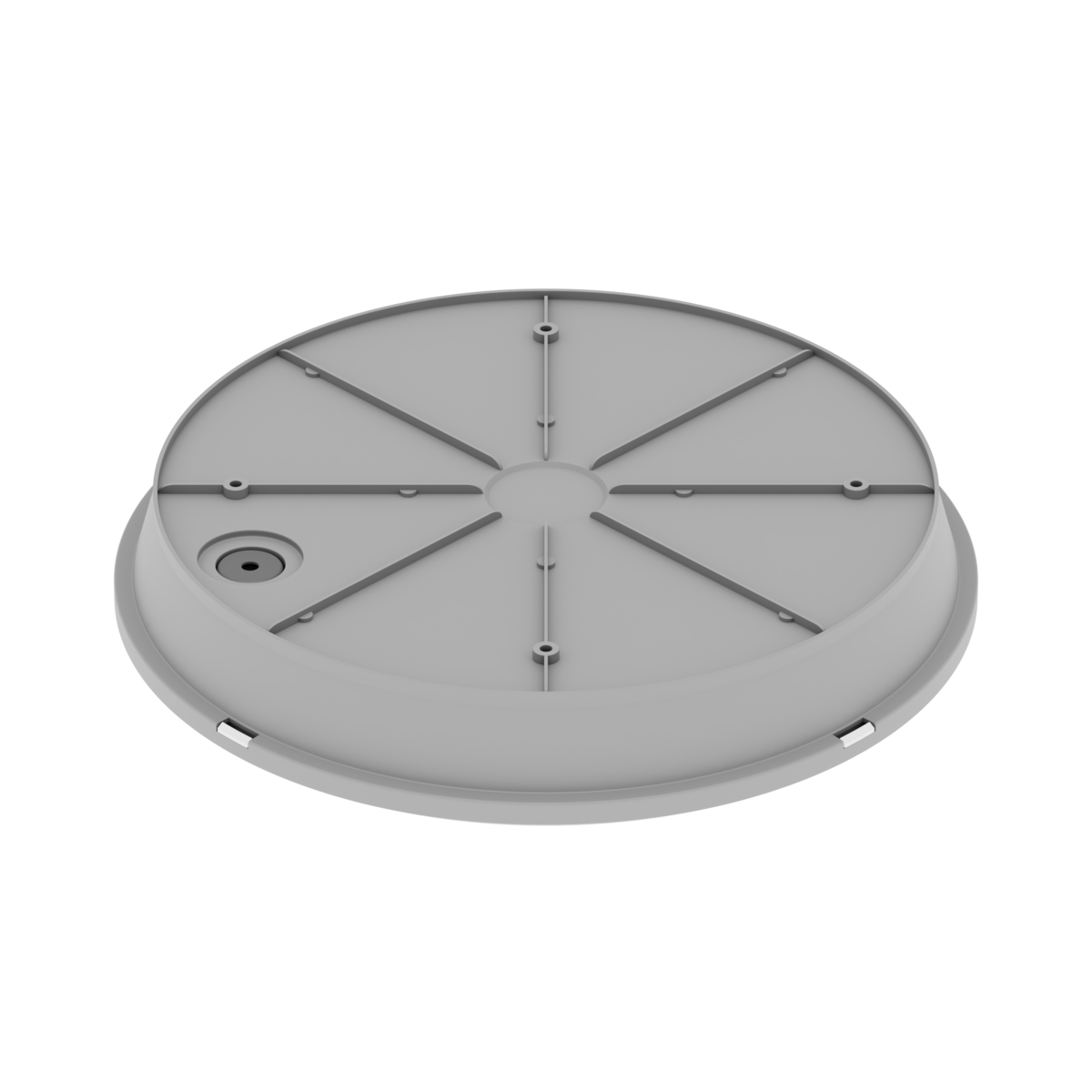

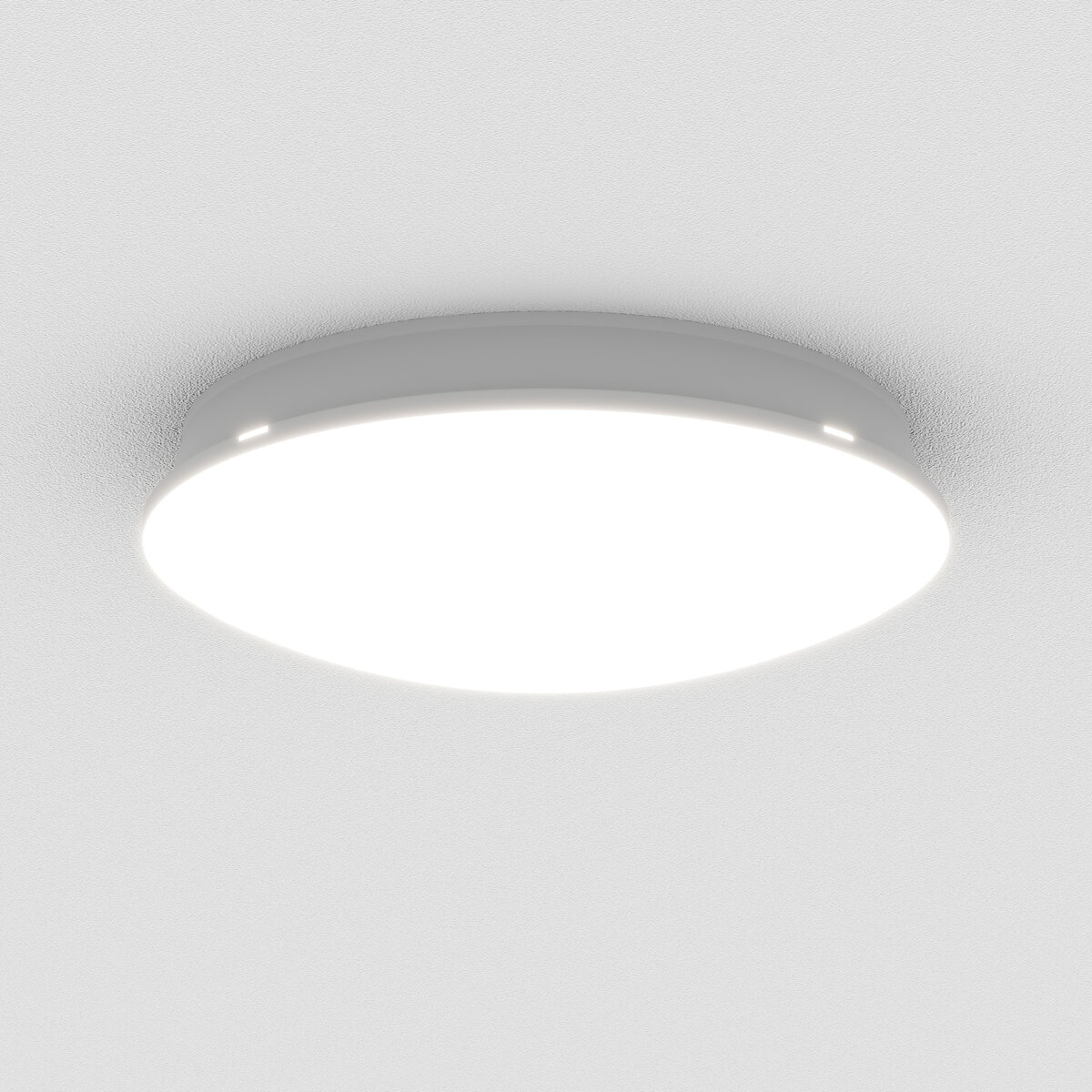

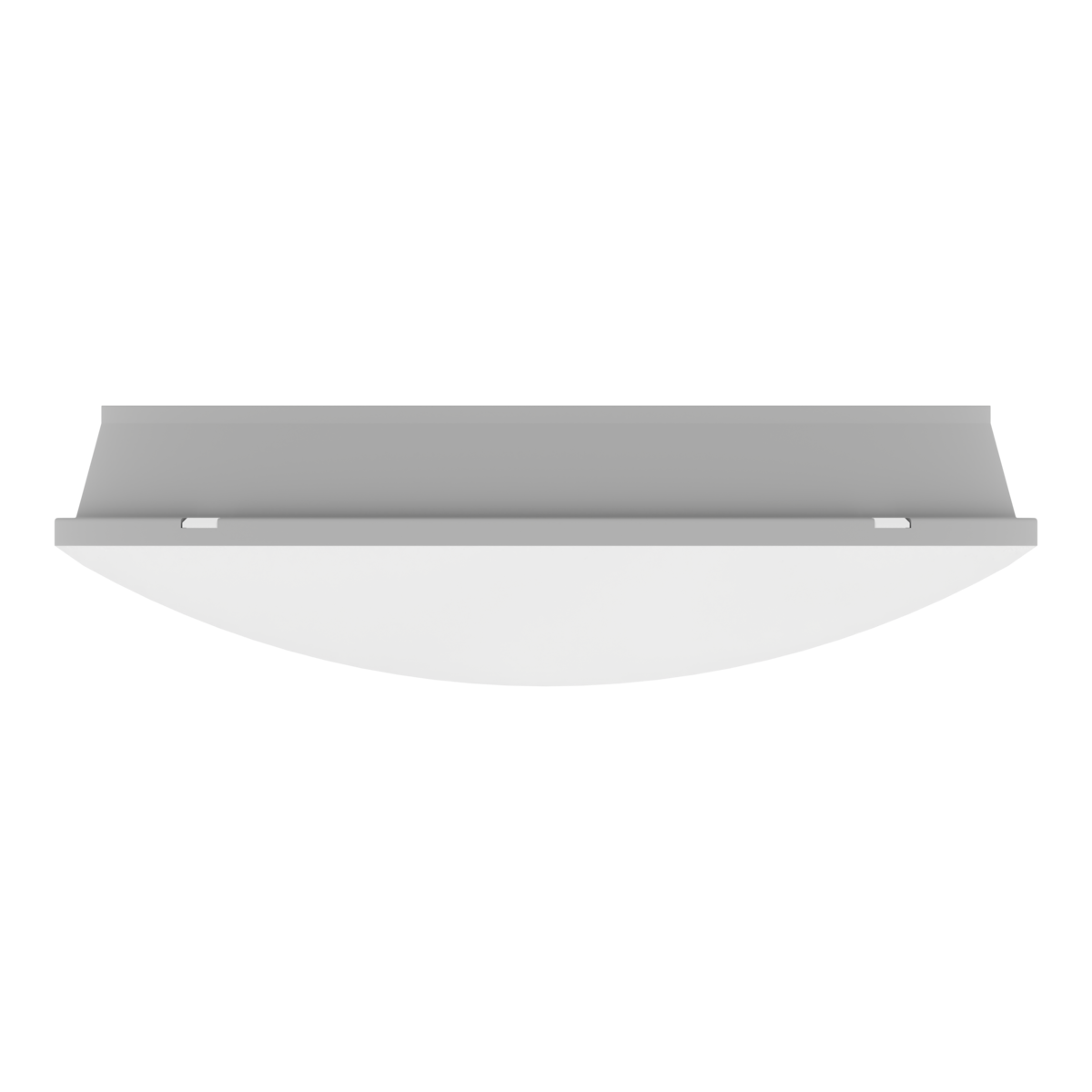

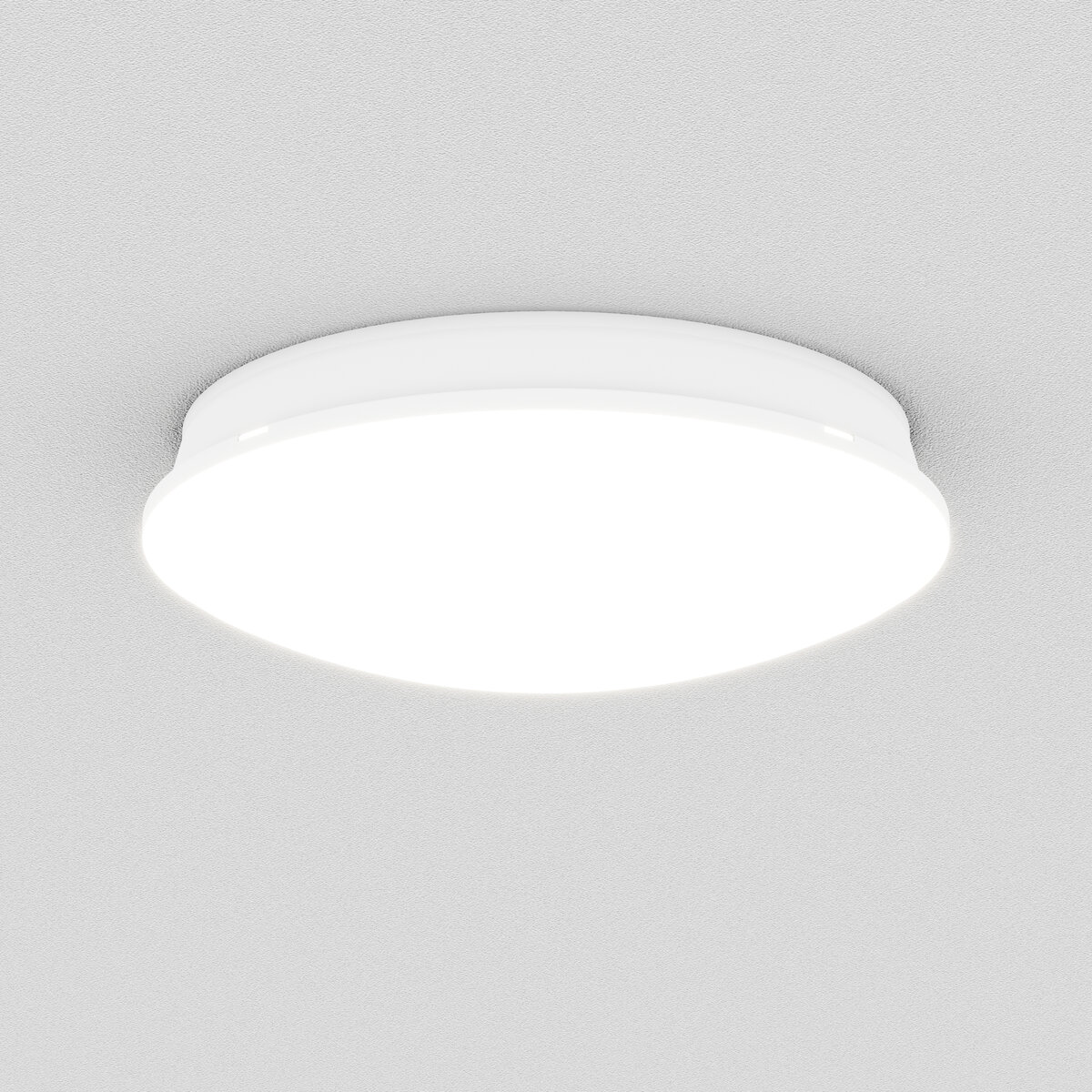

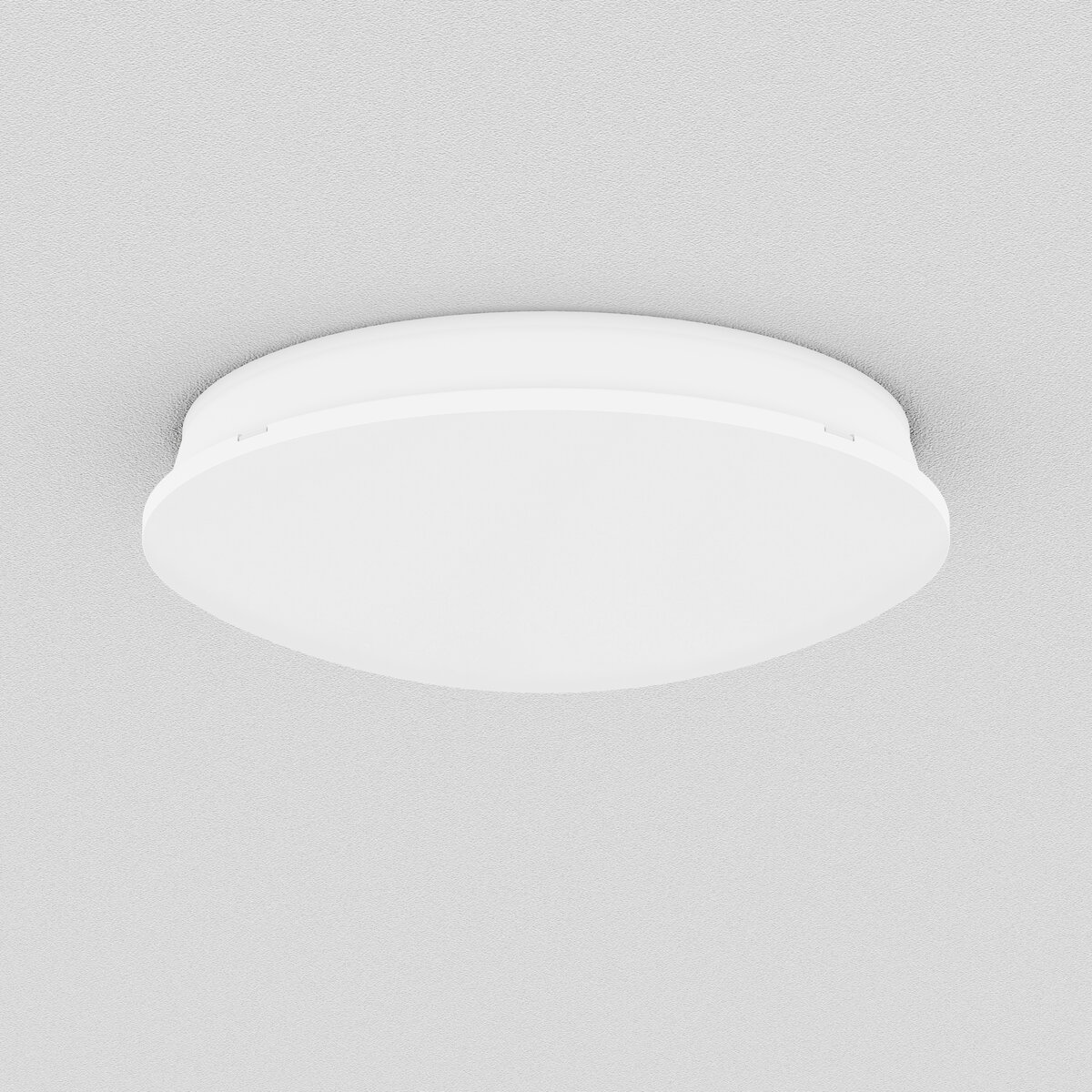

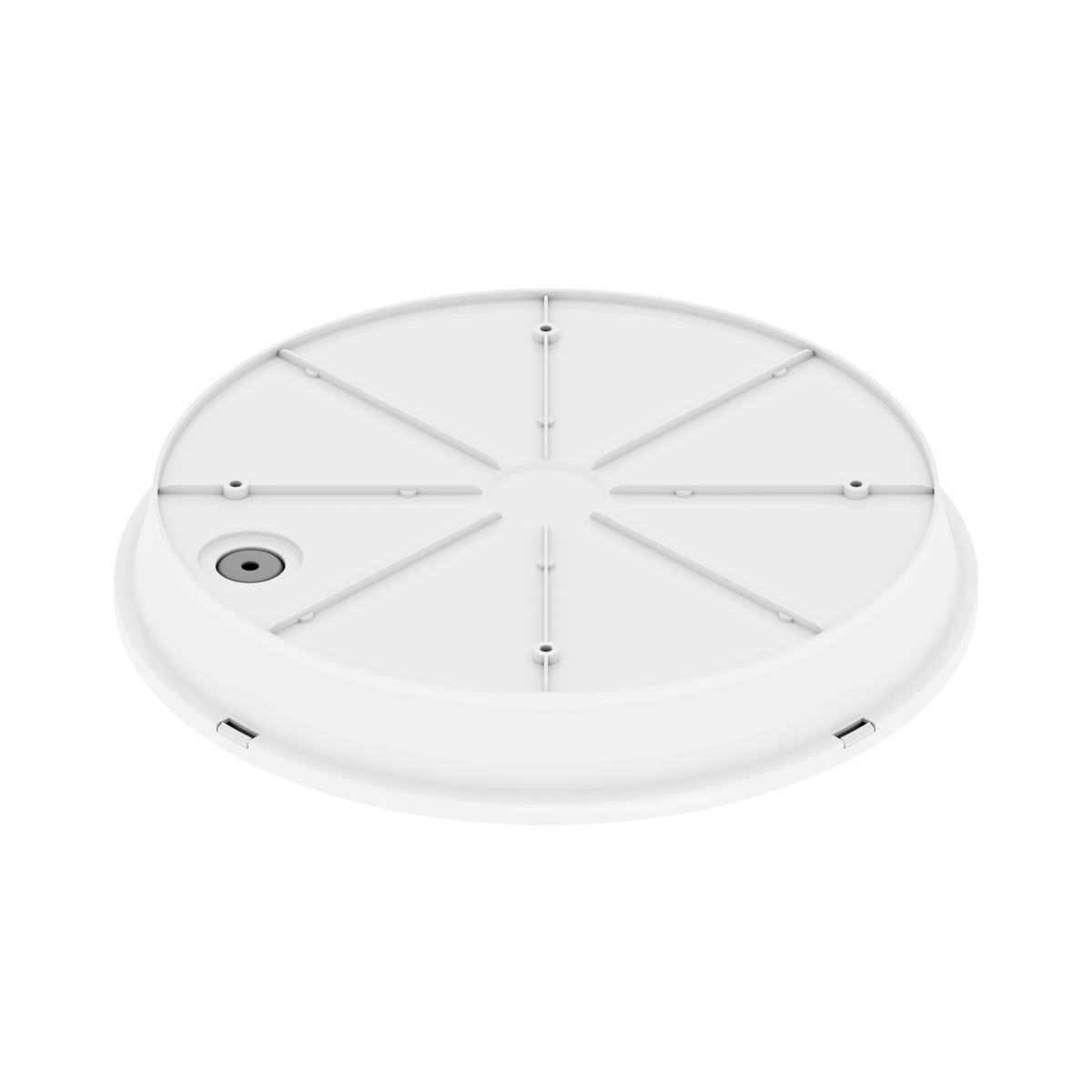

Version weiß: Unterteil und Abdeckung der Leuchte aus PC weiß; UV- und witterungsbeständig; graue Version: Unterteil grau, Abdeckung Polycarbonat opal, UV- und witterungsbeständig

Montageart:

Deckenanbauleuchte, Wandanbauleuchte

Power:

220 ... 240 V

Categorization:

Leuchtentyp:

Deckenleuchten

Anwendung:

Büroräume, Konferenzräume, Aufenthaltsraeume-und-wartebereiche, Vertriebs-/Servicebereiche, Flure-treppenhaeuser, soziale Räume, Toiletten, Umkleideraume, Sozial-/Personalräume, Technikräume, Wachräume

Montagetyp:

Wandleuchten, Anbauleuchten

Technical data:

Leuchtenanschlussleistung:

10 - 18 W

Leuchtenlichtstrom:

940 - 2180 lm

Outer diameter:

315 mm

See other technical data

Beschreibung der Produktfamilie

Technical data

Mechanische Produktdaten

Montagearten

Oberflächliche Montage

Optische Produktdaten

Raster/ Blendschutz	OPAL
Abdeckungsfarbe	weiß
Abdeckungsmaterial	Kunststoff opal / matt
UGR	18, 20, 21

Elektrische Produktdaten

Leuchtmittel	LED
Leuchtenanschlussleistung	10 - 18 W
Lampenanzahl	1
Lieferbares Zubehör	Netzteil
für Notbeleuchtung angepaßt	Ja
Nennspannung	220 ... 240 V
Through wiring	Nein
mit Leuchtmittel bestückt	Ja
Power factor	0.96
Type of driver	DALI, ON/OFF
Emergency module	option
Bewegungssensor	option

Information data

Net weight	1 - 1.8 kg
Farbe	grau, weiß
Betriebstemperaturumfang	-20 ... 40
zum Dimmen der Beleuchtung	option
Power and luminous flux tolerance	+/-10%
Info	Emergency module 3h, Motion sensor

Lichttechnische Daten

Leuchtenlichtstrom	940 - 2180 lm
Lichtausbeute der Leuchte	94 - 128 lm/W
Lichtfarbe	weiss
Farbwiedergabeindex	80, 90
Lichtverteilung	breitstrahlend
Lichtverteilung	Lichtaustritt DI
Schutzklasse der Leuchte	I
MacAdam	SDCM 3
L80B10 @25°C	100.000 h
L90B10 @25°C	64.000 h
Lamp Lumen Maintenance Factor (after 60 000h)	84 %, 85 %
Farbtemperatur	3000K, 4000K
Farbtemperatur / CRI	830, 840, 930, 940

Zertifikate

Schutzart IP	IP54
Schlagfestigkeit	IK10
Schutzklasse	I
Lampenschutz	Ja
PZH	Ja
CE	Ja
HACCP+	Ja

Product variants

✕

Suche

Filters

How does the product indexing system work?

AA

002

.

22

11

.

830

.

D

0

0

0

Family

AA ALTO LED

AB ALTO WALL

Type

001 e.g.: 545 mm

002 e.g.: 1085 mm

Farbe

11 WHITE RAL 9016

12 WHITE RAL 9010

22 GREY RAL 9006

33 BLACK RAL 9005

44 ANTHRACITE RALBG 452

45 ANTHRACITE RAL 7016

99 OTHER - PERSONALIZATION

Optisches System

00 EMPTY

11 OPAL /MILK DIFFUSER/

22 MPRM /MICROPRISMATIC DIFFUSER/

23 DMPRM /DIAMONT MICROPRISMATIC DIFFUSER/

24 MPOP /MICROPRISMATIC DIFFUSER WITH FLEX LAYER/

33 PAR /PARABOLIC LOUVER/

34 PAR SH /PARABOLIC LOUVER UNDER TEMPERED GLASS/

44 mPARM /PARABOLIC MINI LOUVER METALLIZED/

45 PARW /PARABOLIC LOUVER WHITE/

46 mPARB /PARABOLIC MINI LOUVER BLACK/

66 RF /REFLECTOR/

67 RM /MATTE REFLECTOR/

68 RW /REFLECTOR WHITE/

77 LNS /LENS/

88 SH MAT /MATTE TEMPERED GLASS/

89 SH /TEMPERED GLASS/

CRI /Farbtemperatur

827

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Netzteil

A ON/OFF /WITHOUT REGULATION/

D DALI /DIGITAL ADDRESSABLE LIGHTING INTERFACE/

H HO /DRIVER WITH PREDEFINED SETTING/

E HE /DRIVER WITH PREDEFINED SETTING/

F HO DALI /DRIVER WITH PREDEFINED SETTING/

G HE DALI /DRIVER WITH PREDEFINED SETTING/

K DSI

I CF /CORRIDOR FUNCTION - STEP DIMMING/

C CAS /CASAMBI - SMART CONTROL VIA APPLICATIONS/

X DMX

S sDIMM

V 1-10V /ADJUSTABLE/

Emergency module

0 WITHOUT EMERGENCY MODULE

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Through wiring

0 WITHOUT THROUGH WIRING

1 TH3 /3-PHASE THROUGH WIRING/

2 TH5 /5-PHASE THROUGH WIRING/

3 TH7 /7-PHASE THROUGH WIRING/

4 WI /WIELAND/

5 WI TH /THROUGH WIRING/

Bewegungssensor

0 WITHOUT MOTION SENSOR

1 MW PRO /PASSIVE INFRARED - STEP DIMM/

2 PIR /INFRARED/

Index	Leuchtenanschlussleistung	Leuchtenlichtstrom	Lichtausbeute der Leuchte	Raster/ Blendschutz [Optisches System]	Farbtemperatur / CRI	Farbe	Type of driver	Emergency module	Bewegungssensor	Familientyp
EA001.1111.830.A000 Copy the code Open in new window	10 W	1100 lm	110 lm/W	OPAL	830	weiß	ON/OFF	Nein	Nein	10W
EA001.1111.830.A001 Copy the code Open in new window	10 W	1100 lm	110 lm/W	OPAL	830	weiß	ON/OFF	Nein	MW	10W
EA001.1111.840.A000 Copy the code Open in new window	10 W	1120 lm	112 lm/W	OPAL	840	weiß	ON/OFF	Nein	Nein	10W
EA001.1111.840.A001 Copy the code Open in new window	10 W	1120 lm	112 lm/W	OPAL	840	weiß	ON/OFF	Nein	MW	10W
EA001.1111.930.A000 Copy the code Open in new window	10 W	940 lm	94 lm/W	OPAL	930	weiß	ON/OFF	Nein	Nein	10W
EA001.1111.930.A001 Copy the code Open in new window	10 W	940 lm	94 lm/W	OPAL	930	weiß	ON/OFF	Nein	MW	10W
EA001.1111.940.A000 Copy the code Open in new window	10 W	960 lm	96 lm/W	OPAL	940	weiß	ON/OFF	Nein	Nein	10W
EA001.1111.940.A001 Copy the code Open in new window	10 W	960 lm	96 lm/W	OPAL	940	weiß	ON/OFF	Nein	MW	10W
EA001.2211.830.A000 Copy the code Open in new window	10 W	1100 lm	110 lm/W	OPAL	830	grau	ON/OFF	Nein	Nein	10W
EA001.2211.830.A001 Copy the code Open in new window	10 W	1100 lm	110 lm/W	OPAL	830	grau	ON/OFF	Nein	MW	10W
EA001.2211.840.A000 Copy the code Open in new window	10 W	1120 lm	112 lm/W	OPAL	840	grau	ON/OFF	Nein	Nein	10W
EA001.2211.840.A001 Copy the code Open in new window	10 W	1120 lm	112 lm/W	OPAL	840	grau	ON/OFF	Nein	MW	10W
EA001.2211.930.A000 Copy the code Open in new window	10 W	940 lm	94 lm/W	OPAL	930	grau	ON/OFF	Nein	Nein	10W
EA001.2211.930.A001 Copy the code Open in new window	10 W	940 lm	94 lm/W	OPAL	930	grau	ON/OFF	Nein	MW	10W
EA001.2211.940.A000 Copy the code Open in new window	10 W	960 lm	96 lm/W	OPAL	940	grau	ON/OFF	Nein	Nein	10W
