Architekturbeleuchtung

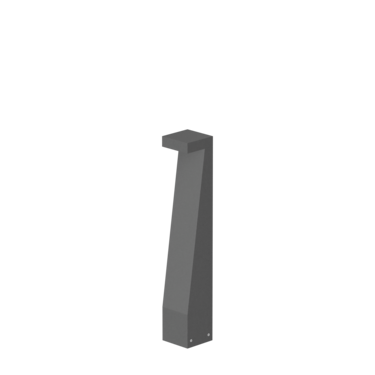

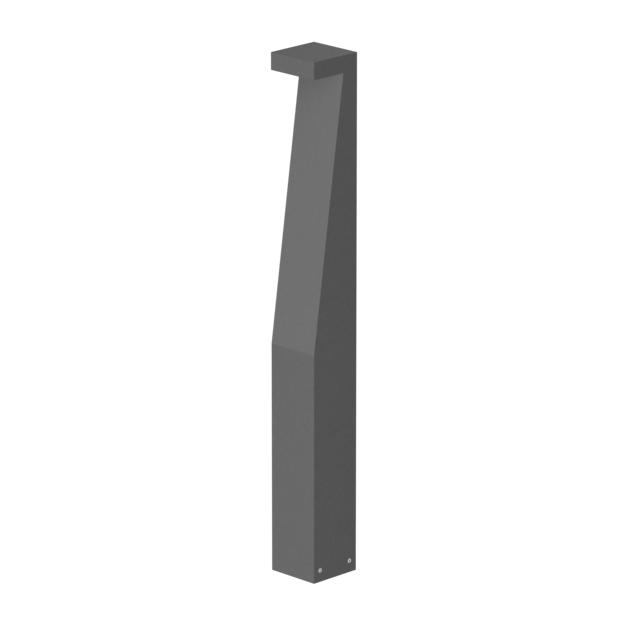

Seven LED
LED architectural luminaire. Perfect solution for discreet lighting of building surroundings, paths and gardens. Possibility of painting in any RAL colour.
Architekturbeleuchtung
Seven LED
LED architectural luminaire. Perfect solution for discreet lighting of building surroundings, paths and gardens. Possibility of painting in any RAL colour.
Go to the variant list (16)
LED
ON/OFF
Lichtaustritt DI
IP65
IK08
II
Ja
Ja
Basic information:
Ausführung:
Housing made of aluminum painted with paint resistant to external conditions (standard color: graphite, other colors on request), diffuser made of tempered glass.
Zubehör:
base for concrete, base to the ground
Montageart:
For the ground
Power:
220 ... 240 V
Categorization:
Leuchtentyp:
Architekturbeleuchtung
Anwendung:
Äußenbereich eines Wohngebiets, Gebäudeumgebung , Parkplätze , Parks, Sportbereiche
Montagetyp:
Bodenmontage
Technical data:
Leuchtenanschlussleistung:
5.5 - 9.5 W
Leuchtenlichtstrom:
460 - 880 lm
Länge:
100 mm
See other technical data
Technical data Product variants Download
Beschreibung der Produktfamilie

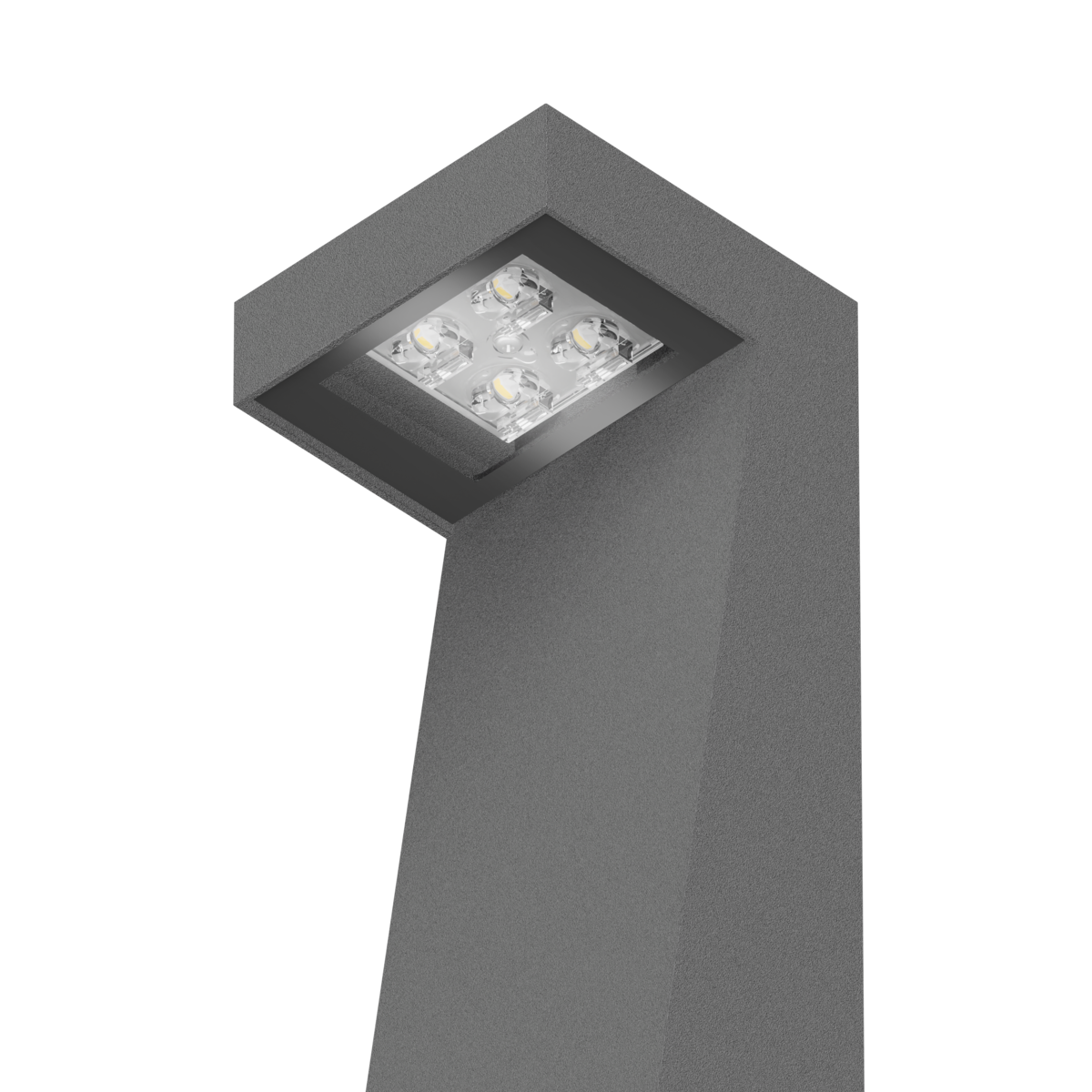

LED COB protection - transparent tempered glass

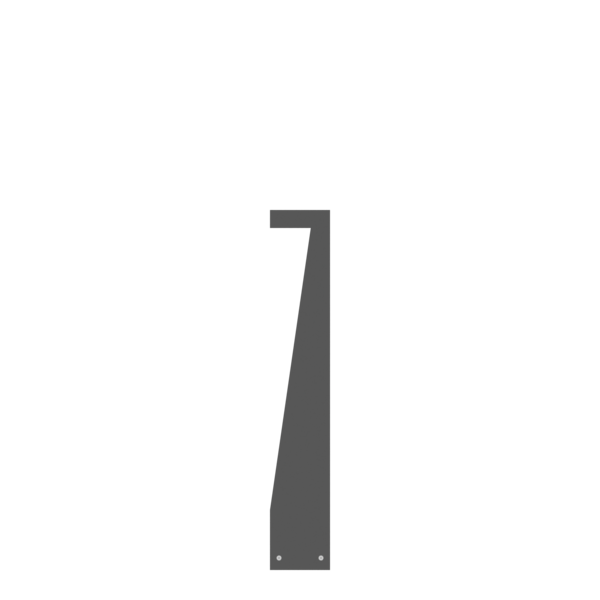

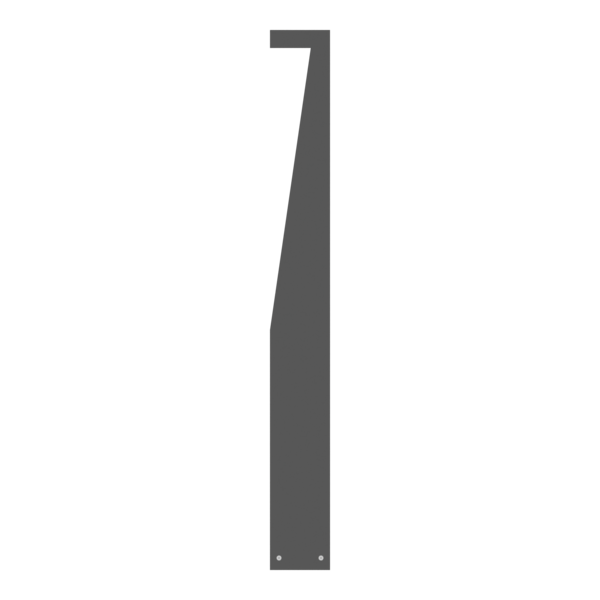

Side view

Zdjęcie po
Zdjęcie przed
Technical data
Mechanische Produktdaten
Gehäuse-Material Aluminium
Optische Produktdaten
Raster/ Blendschutz LNS
Elektrische Produktdaten
Leuchtmittel LED
Leuchtenanschlussleistung 5.5 - 9.5 W
Lieferbares Zubehör Netzteil
Nennspannung 220 ... 240 V
Through wiring Nein
Type of driver ON/OFF
Information data
Net weight 1.9 - 2.4 kg
Farbe Anthracite
Power and luminous flux tolerance +/-10%
Lichttechnische Daten
Leuchtenlichtstrom 460 - 880 lm
Lichtausbeute der Leuchte 84 - 93 lm/W
Farbwiedergabeindex 80
Lichtverteilung Lichtaustritt DI
MacAdam SDCM 3
Farbtemperatur 3000K, 4000K
Farbtemperatur / CRI 830, 840
Zertifikate
Schutzart IP IP65
Schlagfestigkeit IK08
Schutzklasse II
Lampenschutz Ja
CE Ja
HACCP+ Ja
Product variants
✕
Suche
Filters
How does the product indexing system work?
AA
002
.
22
11
.
830
.
D
0
0
0
Family
AA ALTO LED
AB ALTO WALL
Type
001 e.g.: 545 mm
002 e.g.: 1085 mm
Farbe
11 WHITE RAL 9016
12 WHITE RAL 9010
22 GREY RAL 9006
33 BLACK RAL 9005
44 ANTHRACITE RALBG 452
45 ANTHRACITE RAL 7016
99 OTHER - PERSONALIZATION
Optisches System
00 EMPTY
11 OPAL /MILK DIFFUSER/
22 MPRM /MICROPRISMATIC DIFFUSER/
23 DMPRM /DIAMONT MICROPRISMATIC DIFFUSER/
24 MPOP /MICROPRISMATIC DIFFUSER WITH FLEX LAYER/
33 PAR /PARABOLIC LOUVER/
34 PAR SH /PARABOLIC LOUVER UNDER TEMPERED GLASS/
44 mPARM /PARABOLIC MINI LOUVER METALLIZED/
45 PARW /PARABOLIC LOUVER WHITE/
46 mPARB /PARABOLIC MINI LOUVER BLACK/
66 RF /REFLECTOR/
67 RM /MATTE REFLECTOR/
68 RW /REFLECTOR WHITE/
77 LNS /LENS/
88 SH MAT /MATTE TEMPERED GLASS/
89 SH /TEMPERED GLASS/
CRI /Farbtemperatur
827
830 CRI ≥ 80; CCT 3000K
835 CRI ≥ 80; CCT 3500K
840 CRI ≥ 80; CCT 4000K
850 CRI ≥ 80; CCT 5000K
857 CRI ≥ 80; CCT 5700K
865 CRI ≥ 80; CCT 6500K
8TW CRI ≥ 80; Tunable white
927 CRI ≥ 90; CCT 2700K
930 CRI ≥ 90; CCT 3000K
935 CRI ≥ 90; CCT 3500K
940 CRI ≥ 90; CCT 4000K
950 CRI ≥ 90; CCT 5000K
957 CRI ≥ 90; CCT 5700K
965 CRI ≥ 90; CCT 6500K
9TW CRI ≥ 90; Tunable white
RGB RGB
Netzteil
A ON/OFF /WITHOUT REGULATION/
D DALI /DIGITAL ADDRESSABLE LIGHTING INTERFACE/
H HO /DRIVER WITH PREDEFINED SETTING/
E HE /DRIVER WITH PREDEFINED SETTING/
F HO DALI /DRIVER WITH PREDEFINED SETTING/
G HE DALI /DRIVER WITH PREDEFINED SETTING/
K DSI
I CF /CORRIDOR FUNCTION - STEP DIMMING/
C CAS /CASAMBI - SMART CONTROL VIA APPLICATIONS/
X DMX
S sDIMM
V 1-10V /ADJUSTABLE/
Emergency module
0 WITHOUT EMERGENCY MODULE
1 EM1H ST /SELFTEST/
2 EM3H ST /SELFTEST/
3 EM1H BASIC
4 EM3H BASIC
5 EM1H PRO /DALI/
6 EM3H PRO /DALI/
Through wiring
0 WITHOUT THROUGH WIRING
1 TH3 /3-PHASE THROUGH WIRING/
2 TH5 /5-PHASE THROUGH WIRING/
3 TH7 /7-PHASE THROUGH WIRING/
4 WI /WIELAND/
5 WI TH /THROUGH WIRING/
Bewegungssensor
0 WITHOUT MOTION SENSOR
1 MW PRO /PASSIVE INFRARED - STEP DIMM/
2 PIR /INFRARED/
Technical data
Abmessungen
Filtering by parameters
Parameters
Leuchtenanschlussleistung
Show products
Lichtstrom
Show products
CRI /Farbtemperatur
Select all
Reset
Show products
Optics
Select all
Reset
Show products
Familientyp
Select all
Reset
Show products
Index
Leuchtenanschlussleistung
Leuchtenlichtstrom
Lichtausbeute der Leuchte
Optics
Raster/ Blendschutz
[Optisches System]
Farbtemperatur / CRI
Farbe
Type of driver
Familientyp
HU001.4477.830.A000
Copy the code
Open in new window
5.5 W 470 lm 85 lm/W ST LNS 830
Anthracite
 ON/OFF 5W 600mm ST
HU001.4477.840.A000
Copy the code
Open in new window
5.5 W 500 lm 91 lm/W ST LNS 840
Anthracite
 ON/OFF 5W 600mm ST
HU002.4477.830.A000
Copy the code
Open in new window
9.5 W 830 lm 87 lm/W ST LNS 830
Anthracite
 ON/OFF 10W 600mm ST
HU002.4477.840.A000
Copy the code
Open in new window
9.5 W 880 lm 93 lm/W ST LNS 840
Anthracite
 ON/OFF 10W 600mm ST
HU003.4477.830.A000
Copy the code
Open in new window
5.5 W 470 lm 85 lm/W ST LNS 830
Anthracite
 ON/OFF 5W 900mm ST
HU003.4477.840.A000
Copy the code
Open in new window
5.5 W 500 lm 91 lm/W ST LNS 840
Anthracite
 ON/OFF 5W 900mm ST
HU004.4477.830.A000
Copy the code
Open in new window
9.5 W 830 lm 87 lm/W ST LNS 830
Anthracite
 ON/OFF 10W 900mm ST
HU004.4477.840.A000
Copy the code
Open in new window
9.5 W 880 lm 93 lm/W ST LNS 840
Anthracite
 ON/OFF 10W 900mm ST
HU005.4477.830.A000
Copy the code
Open in new window
5.5 W 460 lm 84 lm/W AS LNS 830
Anthracite
 ON/OFF 5W 600mm AS
HU005.4477.840.A000
Copy the code
Open in new window
5.5 W 490 lm 89 lm/W AS LNS 840
Anthracite
 ON/OFF 5W 600mm AS
HU006.4477.830.A000
Copy the code
Open in new window
9.5 W 810 lm 85 lm/W AS LNS 830
Anthracite
 ON/OFF 10W 600mm AS
HU006.4477.840.A000
Copy the code
Open in new window
9.5 W 860 lm 91 lm/W AS LNS 840
Anthracite
 ON/OFF 10W 600mm AS
HU007.4477.830.A000
Copy the code
Open in new window
5.5 W 460 lm 84 lm/W AS LNS 830
Anthracite
 ON/OFF 5W 900mm AS
HU007.4477.840.A000
Copy the code
Open in new window
5.5 W 490 lm 89 lm/W AS LNS 840
Anthracite
 ON/OFF 5W 900mm AS
HU008.4477.830.A000
Copy the code
Open in new window
9.5 W 810 lm 85 lm/W AS LNS 830
Anthracite
 ON/OFF 10W 900mm AS
Displaying items: 15 of 16
of 2
15
15
50
100

per page

Download
Family datasheet
Download
Family datasheet extended
Download
Montageanleitung
639.72 KB
Download
Konformitätserklärung
Download
Fotometrische Datei
35.98 KB
Download
