Luminaires de systèmes

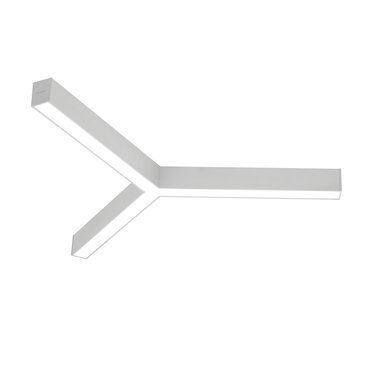

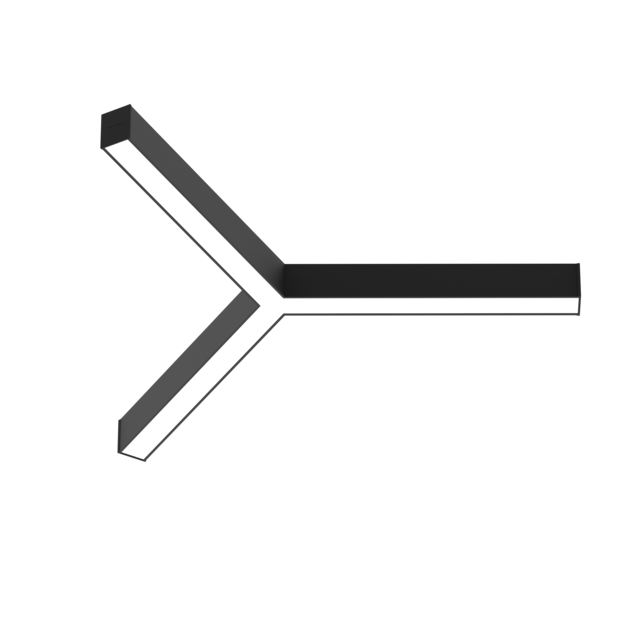

Sigma II Corner Y LED

Nouveau système de luminaires LED, destiné à former des lignes. C'est est une solution élégante et efficace, parfaite pour éclairage de bureaux, salles de conférence, réceptions et autres lieux de travail.

Luminaires de systèmes

Sigma II Corner Y LED

Nouveau système de luminaires LED, destiné à former des lignes. C'est est une solution élégante et efficace, parfaite pour éclairage de bureaux, salles de conférence, réceptions et autres lieux de travail.

Go to the variant list (148)

LED

IP30

IK04

Oui

Oui

Basic information:

Matériau:

profil en aluminium peint électrostatiquement (standard: blanc, gris, noir), glace microprismatique (MPRM) en PMMA ou glace OPAL en PMMA.

Power:

220 ... 240 V

Categorization:

Selon le type de luminaire:

Luminaires de systèmes

Selon application:

Espace bureau, Conférence, Couloirs, escaliers, Salles d’attente, comptoirs d’accueil, Locaux commerciaux, Amphithéâtres, Classes, Laboratoires informatiques

Typ de montage:

Suspendu

Technical data:

Luminaire power:

36 W

Flux lumineux du luminaire:

3070 - 3940 lm

Longueur:

550 mm

See other technical data

Description de la famille de produits

Technical data

Données mécaniques

Matériau du caisson	Aluminium
Adaptés à la création des lignes luminaires	Oui

Données optiques

Raster / diaphragme	MPRM, OPAL
UGR	9, 14

Données électriques

Source lumineuse	LED
Puissance du luminaire	36 W
LED modules	1x
Type d'équipement	Alimentation
Tension nominale	220 ... 240 V
Contient une source lumineuse	Oui
Facteur de puissance	0.96
Type of driver	DALI, ON/OFF
Emergency module	option

Information data

Net weight	3.4 - 3.9 kg
Couleur	Noir, blanc, gris
RAL - n'importe quelle couleur de la palette	Oui
Power and luminous flux tolerance	+/-10%

Données lumineuses

Flux lumineux du luminaire	3070 - 3940 lm
Efficacité lumineuse du luminaire	85 - 109 lm/W
Performance des luminaires	69 - 74
Couleur de la lumière	blanc
Indice de rendu des couleurs	80, 90
Distribution lumineuse	DI
Classe de luminaire	I
MacAdam	SDCM 3
L80B10 @25°C	100.000 h
L90B10 @25°C	64.000 h
Lamp Lumen Maintenance Factor (after 60 000h)	85 %
Temperature de couleur	3000K, 4000K
Temperatu re de couleur / CRI	830, 840, 930, 940

Certificats et marquages

Niveau de protection (IP)	IP30
Résistance à l'impact	IK04
Classe de protection	I
Power Flicker	=< 3%
Protection de la source lumineuse	Oui
CE	Oui
HACCP+	Oui

Product variants

✕

Search

Filters

How does the product indexing system work?

AA

002

.

22

11

.

830

.

D

0

0

0

Family

AA ALTO LED

AB ALTO WALL

Type

001 e.g.: 545 mm

002 e.g.: 1085 mm

Couleur

11 WHITE RAL 9016

12 WHITE RAL 9010

22 GREY RAL 9006

33 BLACK RAL 9005

44 ANTHRACITE RALBG 452

45 ANTHRACITE RAL 7016

99 OTHER - PERSONALIZATION

Système optique

00 EMPTY

11 OPAL /MILK DIFFUSER/

22 MPRM /MICROPRISMATIC DIFFUSER/

23 DMPRM /DIAMONT MICROPRISMATIC DIFFUSER/

24 MPOP /MICROPRISMATIC DIFFUSER WITH FLEX LAYER/

33 PAR /PARABOLIC LOUVER/

34 PAR SH /PARABOLIC LOUVER UNDER TEMPERED GLASS/

44 mPARM /PARABOLIC MINI LOUVER METALLIZED/

45 PARW /PARABOLIC LOUVER WHITE/

46 mPARB /PARABOLIC MINI LOUVER BLACK/

66 RF /REFLECTOR/

67 RM /MATTE REFLECTOR/

68 RW /REFLECTOR WHITE/

77 LNS /LENS/

88 SH MAT /MATTE TEMPERED GLASS/

89 SH /TEMPERED GLASS/

CRI / Temp. de couleur

827

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Alimentation

A ON/OFF /WITHOUT REGULATION/

D DALI /DIGITAL ADDRESSABLE LIGHTING INTERFACE/

H HO /DRIVER WITH PREDEFINED SETTING/

E HE /DRIVER WITH PREDEFINED SETTING/

F HO DALI /DRIVER WITH PREDEFINED SETTING/

G HE DALI /DRIVER WITH PREDEFINED SETTING/

K DSI

I CF /CORRIDOR FUNCTION - STEP DIMMING/

C CAS /CASAMBI - SMART CONTROL VIA APPLICATIONS/

X DMX

S sDIMM

V 1-10V /ADJUSTABLE/

Emergency module

0 WITHOUT EMERGENCY MODULE

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Through wiring

0 WITHOUT THROUGH WIRING

1 TH3 /3-PHASE THROUGH WIRING/

2 TH5 /5-PHASE THROUGH WIRING/

3 TH7 /7-PHASE THROUGH WIRING/

4 WI /WIELAND/

5 WI TH /THROUGH WIRING/

Capteur de mouvement

0 WITHOUT MOTION SENSOR

1 MW PRO /PASSIVE INFRARED - STEP DIMM/

2 PIR /INFRARED/

Index	Luminaire power	Flux lumineux du luminaire	Efficacité lumineuse du luminaire	Raster / diaphragme [Système optique]	Temperatu re de couleur / CRI	Couleur	Type of driver	Emergency module	Through wiring	Capteur de mouvement	Type de famille
AS004.1111.830.A000 Copy the code Open in new window	36 W	3610 lm	100 lm/W	OPAL	830	blanc	ON/OFF	Non	Non	Non	Y
AS004.1111.830.A020 Copy the code Open in new window	36 W	3610 lm	100 lm/W	OPAL	830	blanc	ON/OFF	Non	TH5	Non	Y
AS004.1111.830.A120 Copy the code Open in new window	36 W	3610 lm	100 lm/W	OPAL	830	blanc	ON/OFF	EM1H ST	TH5	Non	Y
AS004.1111.830.A220 Copy the code Open in new window	36 W	3610 lm	100 lm/W	OPAL	830	blanc	ON/OFF	EM3H ST	TH5	Non	Y
AS004.1111.830.D020 Copy the code Open in new window	36 W	3610 lm	100 lm/W	OPAL	830	blanc	DALI	Non	TH5	Non	Y
AS004.1111.830.D120 Copy the code Open in new window	36 W	3610 lm	100 lm/W	OPAL	830	blanc	DALI	EM1H ST	TH5	Non	Y
AS004.1111.830.D220 Copy the code Open in new window	36 W	3610 lm	100 lm/W	OPAL	830	blanc	DALI	EM3H ST	TH5	Non	Y
AS004.1111.840.A020 Copy the code Open in new window	36 W	3680 lm	102 lm/W	OPAL	840	blanc	ON/OFF	Non	TH5	Non	Y
AS004.1111.840.A120 Copy the code Open in new window	36 W	3680 lm	102 lm/W	OPAL	840	blanc	ON/OFF	EM1H ST	TH5	Non	Y
AS004.1111.840.A220 Copy the code Open in new window	36 W	3680 lm	102 lm/W	OPAL	840	blanc	ON/OFF	EM3H ST	TH5	Non	Y
AS004.1111.840.D020 Copy the code Open in new window	36 W	3680 lm	102 lm/W	OPAL	840	blanc	DALI	Non	TH5	Non	Y
AS004.1111.840.D120 Copy the code Open in new window	36 W	3680 lm	102 lm/W	OPAL	840	blanc	DALI	EM1H ST	TH5	Non	Y
AS004.1111.840.D220 Copy the code Open in new window	36 W	3680 lm	102 lm/W	OPAL	840	blanc	DALI	EM3H ST	TH5	Non	Y
AS004.1111.930.A020 Copy the code Open in new window	36 W	3070 lm	85 lm/W	OPAL	930	blanc	ON/OFF	Non	TH5	Non	Y
AS004.1111.930.A120 Copy the code Open in new window	36 W	3070 lm	85 lm/W	OPAL	930	blanc	ON/OFF	EM1H ST	TH5	Non	Y
