Dekorative Beleuchtung

Deco LED

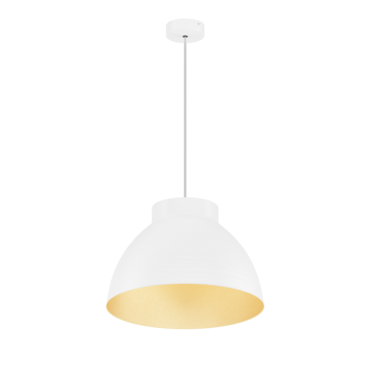

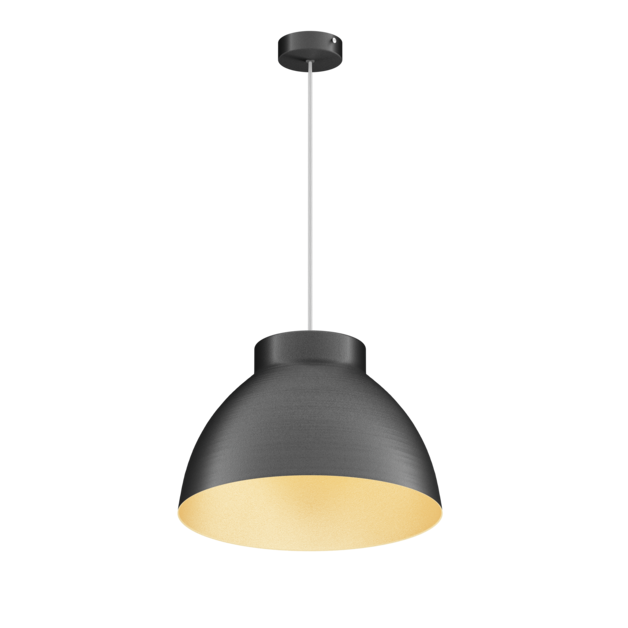

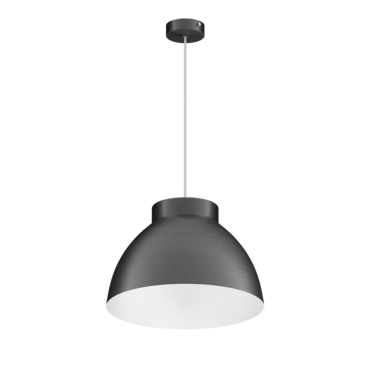

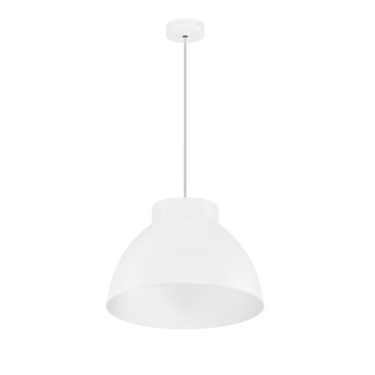

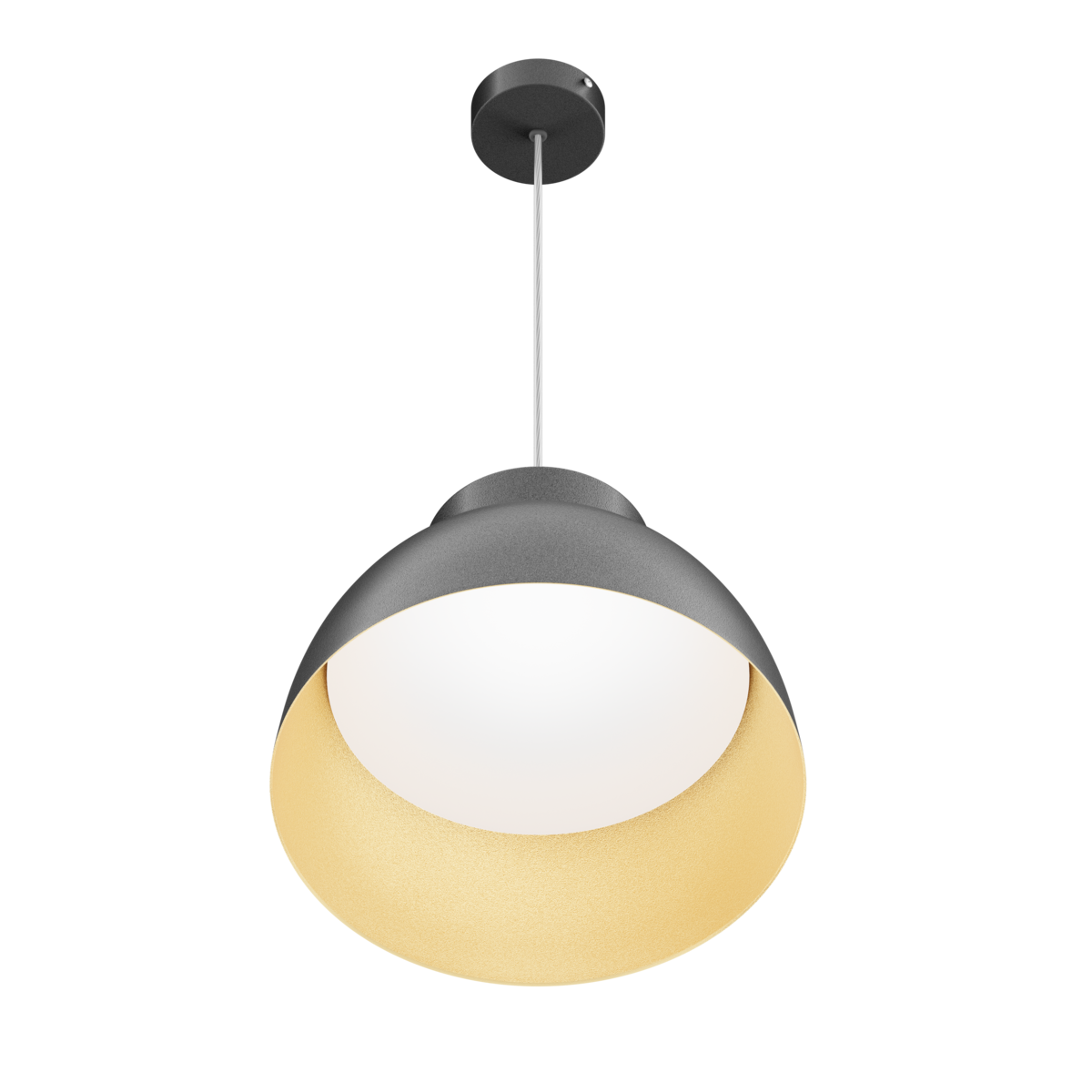

Suspended luminaire with built-in LED source. Electric suspension in set.

Dekorative Beleuchtung

Deco LED

Suspended luminaire with built-in LED source. Electric suspension in set.

Go to the variant list (8)

LED

ON/OFF

Lichtaustritt DI

IP20

IK04

Basic information:

Ausführung:

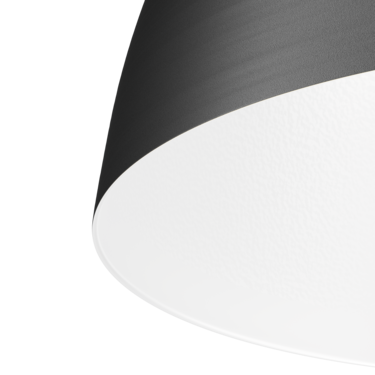

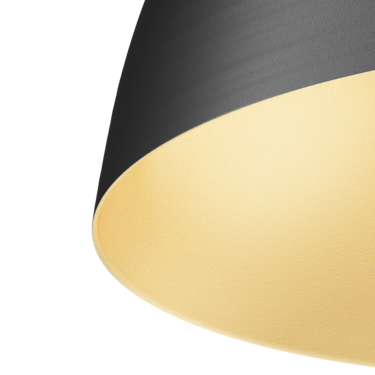

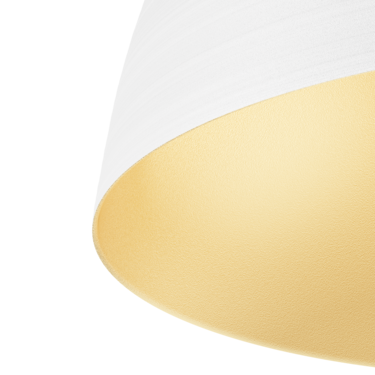

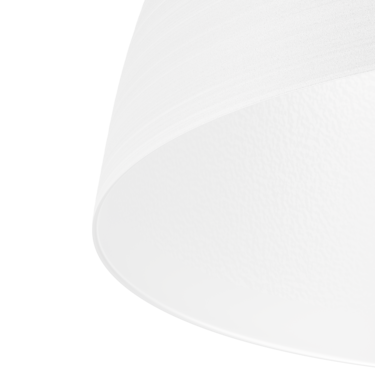

Electrostatically painted aluminium steel sheet (two coours in standard: white or black from the outside and gold or white from the inside). On request: possibility of painting in any RAL colour.

Montageart:

suspended (suspension in set)

Power:

220 ... 240 V

Categorization:

Leuchtentyp:

Dekorative Beleuchtung

Anwendung:

Büroräume, Konferenzräume, Aufenthaltsraeume-und-wartebereiche, Vertriebs-/Servicebereiche, Flure-treppenhaeuser, soziale Räume, Umkleideraume, Sozial-/Personalräume, Technikräume, Wachräume, Toiletten

Montagetyp:

Hängeleuchten

Technical data:

Leuchtenanschlussleistung:

19 W

Leuchtenlichtstrom:

1750 - 2225 lm

Länge:

2250 mm

See other technical data

Beschreibung der Produktfamilie

DECO LED has an OPAL diffuser that covers the LED sources and protects them from mechanical damage. An additional function of the OPAL diffuser is to disperse the light flow.

Technical data

Mechanische Produktdaten

Montagearten	Seilpendelmontage
Gehäuse-Material	Aluminium

Optische Produktdaten

Raster/ Blendschutz	RG, RW
Spiegelraster	weiß, złoty
UGR	19

Elektrische Produktdaten

Leuchtmittel	LED
Leuchtenanschlussleistung	19 W
Lieferbares Zubehör	Netzteil
Nennspannung	220 ... 240 V
Through wiring	Nein
mit Leuchtmittel bestückt	Ja
Type of driver	ON/OFF

Information data

Net weight	0.8 kg
Farbe	schwarz, weiß
Power and luminous flux tolerance	+/-10%
Info	RW

Lichttechnische Daten

Leuchtenlichtstrom	1750 - 2225 lm
Lichtausbeute der Leuchte	92 - 117 lm/W
Lichtfarbe	weiss
Farbwiedergabeindex	80
Lichtverteilung	Lichtaustritt DI
MacAdam	SDCM 3
L80B10 @25°C	100.000 h
L90B10 @25°C	64.000 h
Farbtemperatur	2700 K, 3000K, 4000K
Farbtemperatur / CRI	827, 830, 840

Zertifikate

Schutzart IP	IP20
Schlagfestigkeit	IK04
Schutzklasse	I
CE	Ja
HACCP+	Ja

Product variants

✕

Suche

Filters

How does the product indexing system work?

AA

002

.

22

11

.

830

.

D

0

0

0

Family

AA ALTO LED

AB ALTO WALL

Type

001 e.g.: 545 mm

002 e.g.: 1085 mm

Farbe

11 WHITE RAL 9016

12 WHITE RAL 9010

22 GREY RAL 9006

33 BLACK RAL 9005

44 ANTHRACITE RALBG 452

45 ANTHRACITE RAL 7016

99 OTHER - PERSONALIZATION

Optisches System

00 EMPTY

11 OPAL /MILK DIFFUSER/

22 MPRM /MICROPRISMATIC DIFFUSER/

23 DMPRM /DIAMONT MICROPRISMATIC DIFFUSER/

24 MPOP /MICROPRISMATIC DIFFUSER WITH FLEX LAYER/

33 PAR /PARABOLIC LOUVER/

34 PAR SH /PARABOLIC LOUVER UNDER TEMPERED GLASS/

44 mPARM /PARABOLIC MINI LOUVER METALLIZED/

45 PARW /PARABOLIC LOUVER WHITE/

46 mPARB /PARABOLIC MINI LOUVER BLACK/

66 RF /REFLECTOR/

67 RM /MATTE REFLECTOR/

68 RW /REFLECTOR WHITE/

77 LNS /LENS/

88 SH MAT /MATTE TEMPERED GLASS/

89 SH /TEMPERED GLASS/

CRI /Farbtemperatur

827

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Netzteil

A ON/OFF /WITHOUT REGULATION/

D DALI /DIGITAL ADDRESSABLE LIGHTING INTERFACE/

H HO /DRIVER WITH PREDEFINED SETTING/

E HE /DRIVER WITH PREDEFINED SETTING/

F HO DALI /DRIVER WITH PREDEFINED SETTING/

G HE DALI /DRIVER WITH PREDEFINED SETTING/

K DSI

I CF /CORRIDOR FUNCTION - STEP DIMMING/

C CAS /CASAMBI - SMART CONTROL VIA APPLICATIONS/

X DMX

S sDIMM

V 1-10V /ADJUSTABLE/

Emergency module

0 WITHOUT EMERGENCY MODULE

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Through wiring

0 WITHOUT THROUGH WIRING

1 TH3 /3-PHASE THROUGH WIRING/

2 TH5 /5-PHASE THROUGH WIRING/

3 TH7 /7-PHASE THROUGH WIRING/

4 WI /WIELAND/

5 WI TH /THROUGH WIRING/

Bewegungssensor

0 WITHOUT MOTION SENSOR

1 MW PRO /PASSIVE INFRARED - STEP DIMM/

2 PIR /INFRARED/

Index	Leuchtenanschlussleistung	Leuchtenlichtstrom	Lichtausbeute der Leuchte	Raster/ Blendschutz [Optisches System]	Farbtemperatur / CRI	Abdeckungsfarbe	Spiegelraster	Type of driver	Familientyp
HA002.1165.827.A000 Copy the code Open in new window	19 W	1750 lm	92 lm/W	RG	827		złoty	ON/OFF	19W
HA002.1165.830.A000 Copy the code Open in new window	19 W	1800 lm	95 lm/W	RG	830		złoty	ON/OFF	19W
HA002.1168.830.A000 Copy the code Open in new window	19 W	2120 lm	112 lm/W	RW	830		weiß	ON/OFF	19W
HA002.1168.840.A000 Copy the code Open in new window	19 W	2225 lm	117 lm/W	RW	840		weiß	ON/OFF	19W
HA002.3365.827.A000 Copy the code Open in new window	19 W	1750 lm	92 lm/W	RG	827		złoty	ON/OFF	19W
HA002.3365.830.A000 Copy the code Open in new window	19 W	1800 lm	95 lm/W	RG	830		złoty	ON/OFF	19W
HA002.3368.830.A000 Copy the code Open in new window	19 W	2120 lm	112 lm/W	RW	830		weiß	ON/OFF	19W
HA002.3368.840.A000 Copy the code Open in new window	19 W	2225 lm	117 lm/W	RW	840		weiß	ON/OFF	19W
