Hallenleuchten

Poker LS Micro LED

Industrial lighting line. Fast-linkage system. ATTENTION: Standard version without through wiring!

Hallenleuchten

Poker LS Micro LED

Industrial lighting line. Fast-linkage system. ATTENTION: Standard version without through wiring!

Go to the variant list (2880)

LED

Lichtaustritt DI

IP20

IK04

Basic information:

Ausführung:

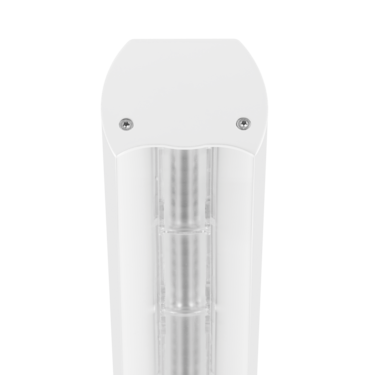

housing made of electrostatically painted aluminum (standard color: white), transparent diffuser made of PMMA. Optical system 60°, 90°, SYM, ASYM. Smooth adjustment of fasteners spacing (values in the table apply variants with upper masking cover IP40)

Zubehör:

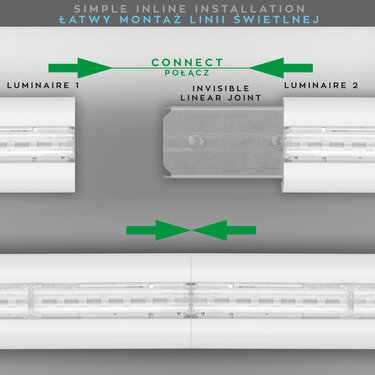

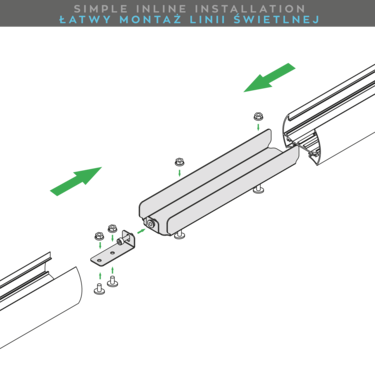

simple suspension, electric suspension, invisible linear joint, end cap, upper cover, through wiring

Montageart:

suspended

Power:

220 ... 240 V

Categorization:

Leuchtentyp:

Hallenleuchten

Anwendung:

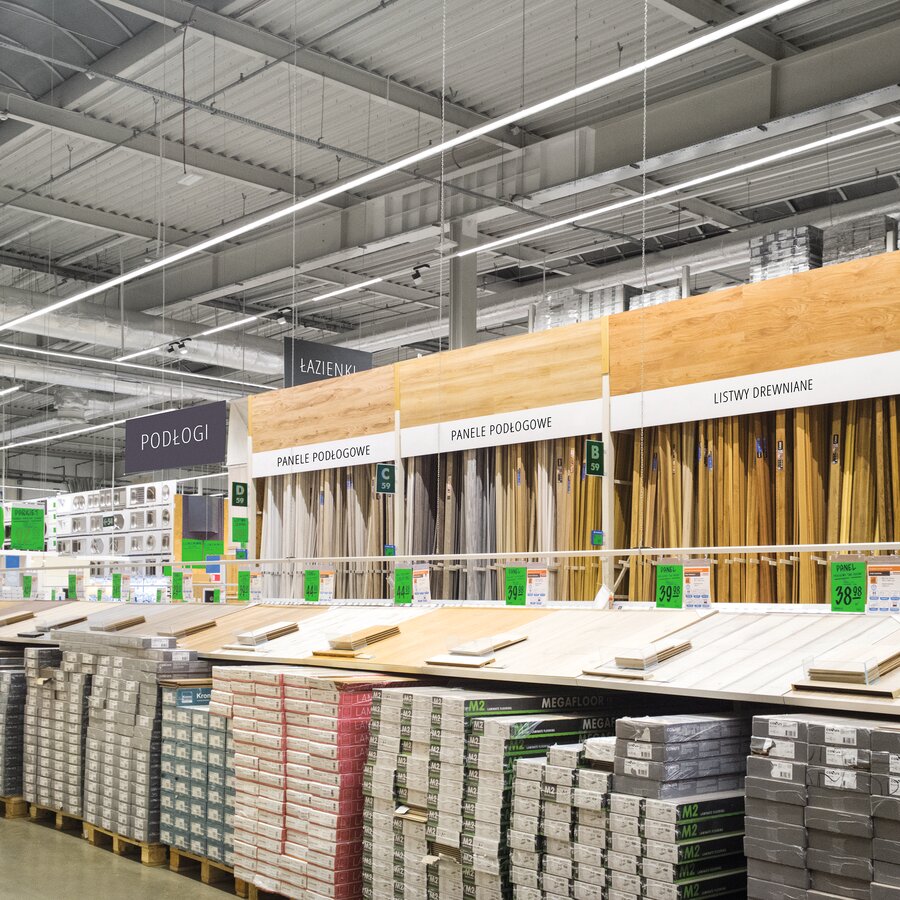

Vertriebs-/Servicebereiche, soziale Räume, produktionshallen/lagerhallen

Montagetyp:

Hängeleuchten

Technical data:

Leuchtenanschlussleistung:

22 - 60 W

Leuchtenlichtstrom:

2630 - 9900 lm

Länge:

1150 mm, 1722 mm, 2870 mm, 3443 mm

See other technical data

Beschreibung der Produktfamilie

Technical data

Mechanische Produktdaten

Montagearten	Seilpendelmontage
Gehäuse-Material	Aluminium
für Lichtsysteme angepasst	Ja

Optische Produktdaten

Raster/ Blendschutz	LNS
UGR	16, 20, 21

Elektrische Produktdaten

Leuchtmittel	LED
Leuchtenanschlussleistung	22 - 60 W
Lampenanzahl	1
Lieferbares Zubehör	Netzteil
Nennspannung	220 ... 240 V
mit Leuchtmittel bestückt	Ja
Type of driver	DALI, ON/OFF
Emergency module	option
Connection block	5 PIN

Information data

Net weight	1.8 - 5.1 kg
Farbe	grau, schwarz, weiß
Betriebstemperaturumfang	-15 ... 40
Power and luminous flux tolerance	+/-10%
Other	OPTIC

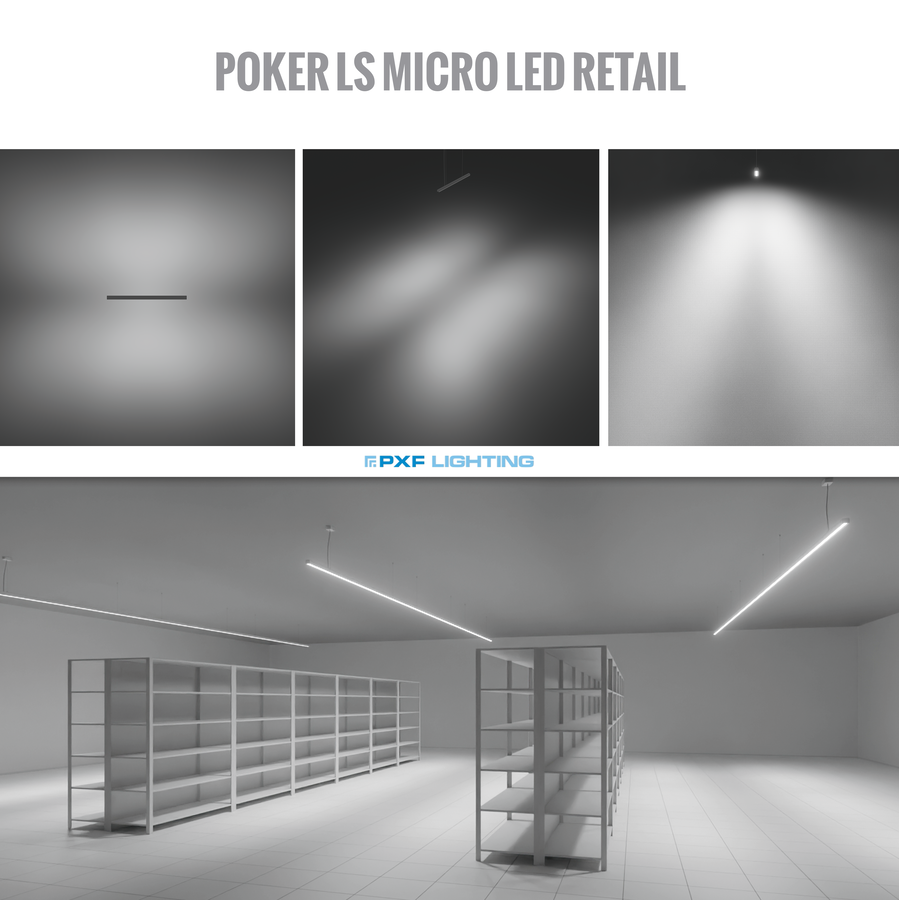

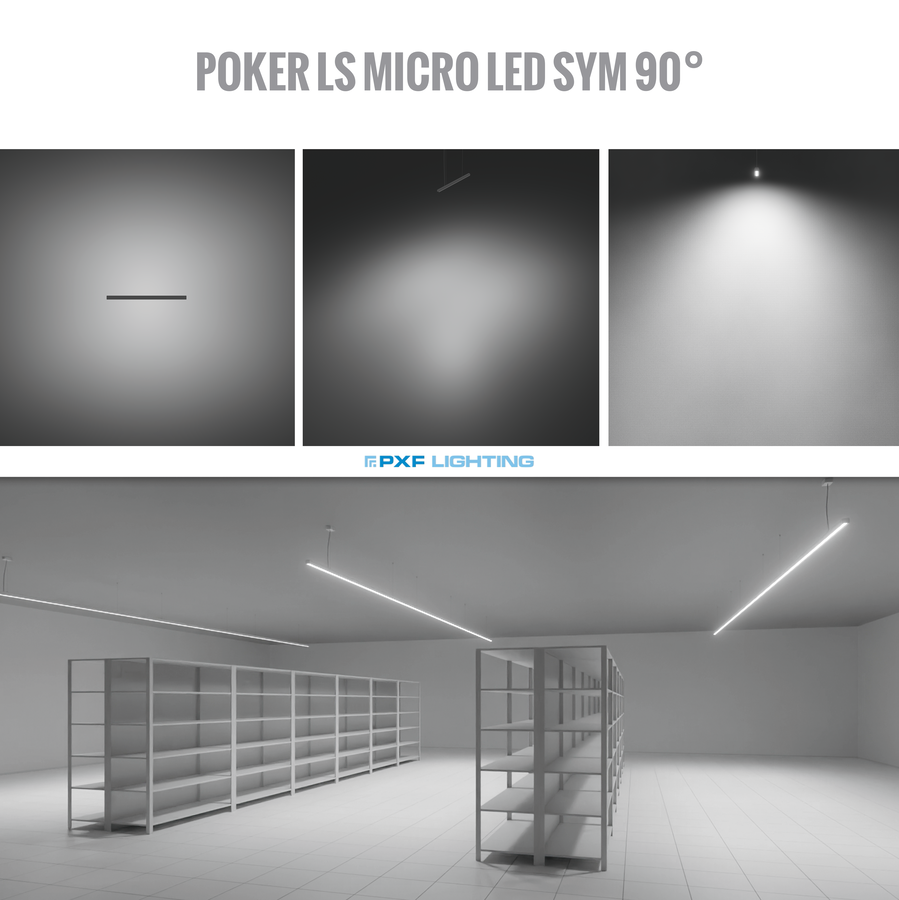

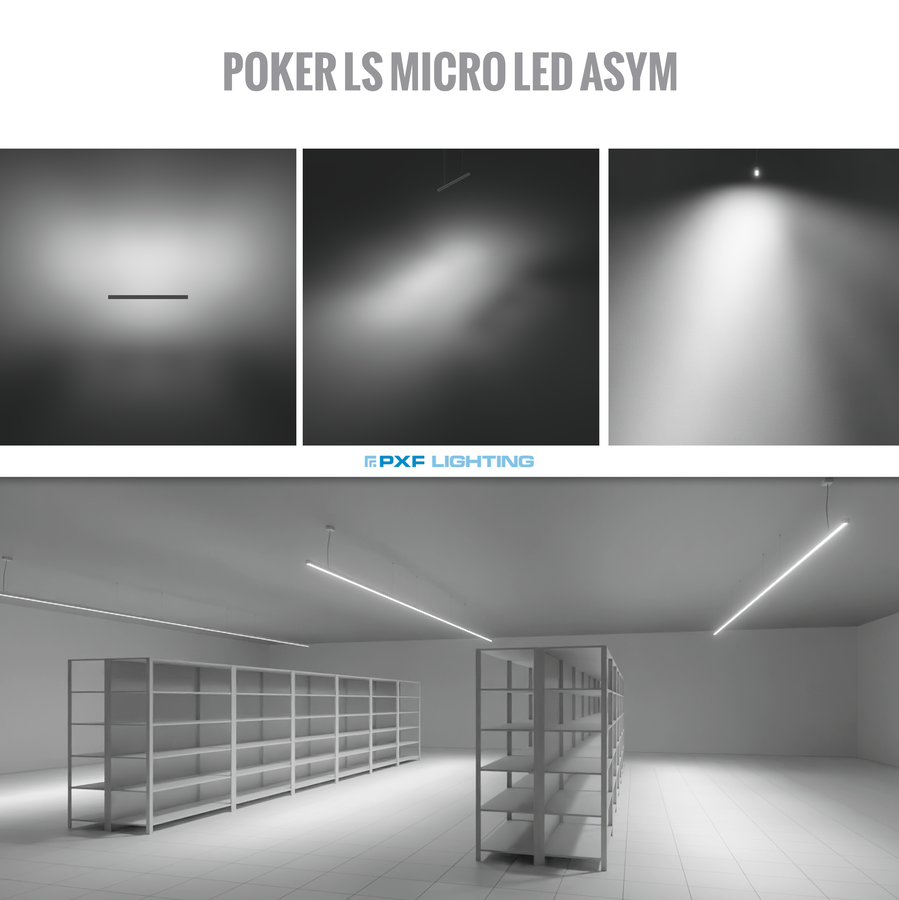

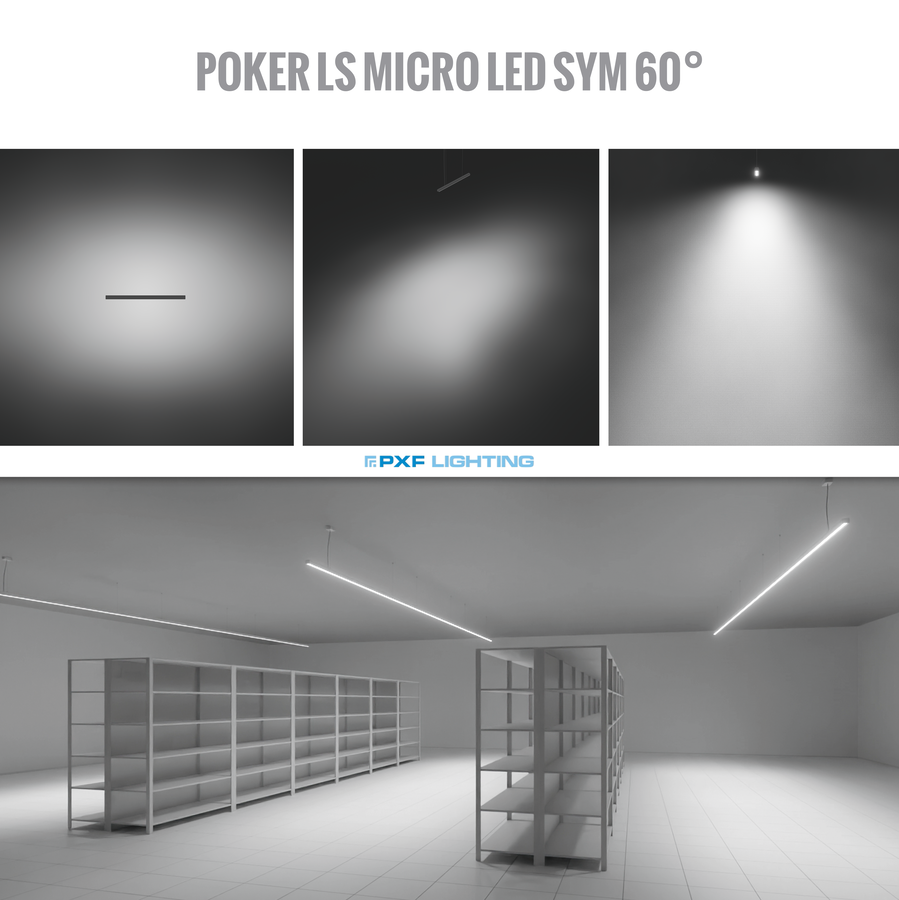

Info	ASYM, RETAIL, SYM 60, SYM 90

Lichttechnische Daten

Leuchtenlichtstrom	2630 - 9900 lm
Lichtausbeute der Leuchte	120 - 165 lm/W
Lichtausbeute der Leuchte	92
Lichtfarbe	weiss
Farbwiedergabeindex	80, 90
Lichtverteilung	Symmetrisch / Asymmetrisch, breitstrahlend, Średniostrumieniowy
Lichtverteilung	Lichtaustritt DI
Schutzklasse der Leuchte	I

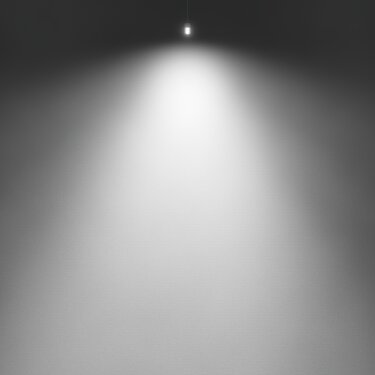

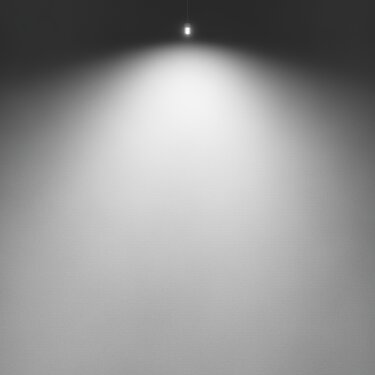

Abstrahlwinkel / Ausstrahlungswinkel	57°, 83°
MacAdam	SDCM 3
L80B10 @25°C	100.000 h
L90B10 @25°C	64.000 h
Lamp Lumen Maintenance Factor (after 60 000h)	85 %
Farbtemperatur	3000K, 4000K
Farbtemperatur / CRI	830, 840, 930, 940

Zertifikate

Schutzart IP	IP20
Schlagfestigkeit	IK04
Schutzklasse	I
Lampenschutz	Ja
CE	Ja
HACCP+	Ja

Product variants

✕

Suche

Filters

How does the product indexing system work?

AA

002

.

22

11

.

830

.

D

0

0

0

Family

AA ALTO LED

AB ALTO WALL

Type

001 e.g.: 545 mm

002 e.g.: 1085 mm

Farbe

11 WHITE RAL 9016

12 WHITE RAL 9010

22 GREY RAL 9006

33 BLACK RAL 9005

44 ANTHRACITE RALBG 452

45 ANTHRACITE RAL 7016

99 OTHER - PERSONALIZATION

Optisches System

00 EMPTY

11 OPAL /MILK DIFFUSER/

22 MPRM /MICROPRISMATIC DIFFUSER/

23 DMPRM /DIAMONT MICROPRISMATIC DIFFUSER/

24 MPOP /MICROPRISMATIC DIFFUSER WITH FLEX LAYER/

33 PAR /PARABOLIC LOUVER/

34 PAR SH /PARABOLIC LOUVER UNDER TEMPERED GLASS/

44 mPARM /PARABOLIC MINI LOUVER METALLIZED/

45 PARW /PARABOLIC LOUVER WHITE/

46 mPARB /PARABOLIC MINI LOUVER BLACK/

66 RF /REFLECTOR/

67 RM /MATTE REFLECTOR/

68 RW /REFLECTOR WHITE/

77 LNS /LENS/

88 SH MAT /MATTE TEMPERED GLASS/

89 SH /TEMPERED GLASS/

CRI /Farbtemperatur

827

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Netzteil

A ON/OFF /WITHOUT REGULATION/

D DALI /DIGITAL ADDRESSABLE LIGHTING INTERFACE/

H HO /DRIVER WITH PREDEFINED SETTING/

E HE /DRIVER WITH PREDEFINED SETTING/

F HO DALI /DRIVER WITH PREDEFINED SETTING/

G HE DALI /DRIVER WITH PREDEFINED SETTING/

K DSI

I CF /CORRIDOR FUNCTION - STEP DIMMING/

C CAS /CASAMBI - SMART CONTROL VIA APPLICATIONS/

X DMX

S sDIMM

V 1-10V /ADJUSTABLE/

Emergency module

0 WITHOUT EMERGENCY MODULE

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Through wiring

0 WITHOUT THROUGH WIRING

1 TH3 /3-PHASE THROUGH WIRING/

2 TH5 /5-PHASE THROUGH WIRING/

3 TH7 /7-PHASE THROUGH WIRING/

4 WI /WIELAND/

5 WI TH /THROUGH WIRING/

Bewegungssensor

0 WITHOUT MOTION SENSOR

1 MW PRO /PASSIVE INFRARED - STEP DIMM/

2 PIR /INFRARED/

Index	Leuchtenanschlussleistung	Leuchtenlichtstrom	Lichtausbeute der Leuchte	Raster/ Blendschutz [Optisches System]	Farbtemperatur / CRI	Farbe	Type of driver	Emergency module	Through wiring	Familientyp
AN001.1177.830.A000 Copy the code Open in new window	22 W	3200 lm	145 lm/W	LNS	830	weiß	ON/OFF	Nein	Nein	1150mm 60°
AN001.1177.830.A010 Copy the code Open in new window	22 W	3200 lm	145 lm/W	LNS	830	weiß	ON/OFF	Nein	TH3	1150mm 60°
AN001.1177.830.A020 Copy the code Open in new window	22 W	3200 lm	145 lm/W	LNS	830	weiß	ON/OFF	Nein	TH5	1150mm 60°
AN001.1177.830.A100 Copy the code Open in new window	22 W	3200 lm	145 lm/W	LNS	830	weiß	ON/OFF	EM1H ST	Nein	1150mm 60°
AN001.1177.830.A110 Copy the code Open in new window	22 W	3200 lm	145 lm/W	LNS	830	weiß	ON/OFF	EM1H ST	TH3	1150mm 60°
AN001.1177.830.A120 Copy the code Open in new window	22 W	3200 lm	145 lm/W	LNS	830	weiß	ON/OFF	EM1H ST	TH5	1150mm 60°
AN001.1177.830.A200 Copy the code Open in new window	22 W	3200 lm	145 lm/W	LNS	830	weiß	ON/OFF	EM3H ST	Nein	1150mm 60°
AN001.1177.830.A210 Copy the code Open in new window	22 W	3200 lm	145 lm/W	LNS	830	weiß	ON/OFF	EM3H ST	TH3	1150mm 60°
AN001.1177.830.A220 Copy the code Open in new window	22 W	3200 lm	145 lm/W	LNS	830	weiß	ON/OFF	EM3H ST	TH5	1150mm 60°
AN001.1177.830.D000 Copy the code Open in new window	22 W	3200 lm	145 lm/W	LNS	830	weiß	DALI	Nein	Nein	1150mm 60°
AN001.1177.830.D020 Copy the code Open in new window	22 W	3200 lm	145 lm/W	LNS	830	weiß	DALI	Nein	TH5	1150mm 60°
AN001.1177.830.D100 Copy the code Open in new window	22 W	3200 lm	145 lm/W	LNS	830	weiß	DALI	EM1H ST	Nein	1150mm 60°
AN001.1177.830.D120 Copy the code Open in new window	22 W	3200 lm	145 lm/W	LNS	830	weiß	DALI	EM1H ST	TH5	1150mm 60°
AN001.1177.830.D200 Copy the code Open in new window	22 W	3200 lm	145 lm/W	LNS	830	weiß	DALI	EM3H ST	Nein	1150mm 60°
AN001.1177.830.D220 Copy the code Open in new window	22 W	3200 lm	145 lm/W	LNS	830	weiß	DALI	EM3H ST	TH5	1150mm 60°

Displaying items: 15 of 2880

of 192

per page

Family datasheet

Download

Family datasheet extended

Download

Montageanleitung

449.18 KB

Download

Konformitätserklärung

Download

Fotometrische Datei

80.46 KB

Download

Download all files

Bauformelementen

Poker LS Micro LED Endkappe

Poker LS LED Leeres Gebäudemodul

Poker LS Micro LED-Abdeckung

Elektrische Elementen

Elektrisches Federungsset

Verbindungselementen

Verbindungsset Poker LS Micro LED Linear

Montageelemente

Aufhängungssatz 1x

Poker LS Micro LED-Oberflächen-Kit
