Miniraster mPAR - układ optyczny

Miniraster PAR to element układu optycznego produkcji PXF Lighting. Znajduje zastosowanie w nowoczesnych oprawach LED niwelując niekorzystne zjawisko olśnienia przykrego.
Oprawy wyposażone w miniraster znajdują zastosowanie w oświetleniu powierzchni biurowych, sal konferencyjnych, pomieszczeń reprezentacyjnych, holi i poczekalni, itp.

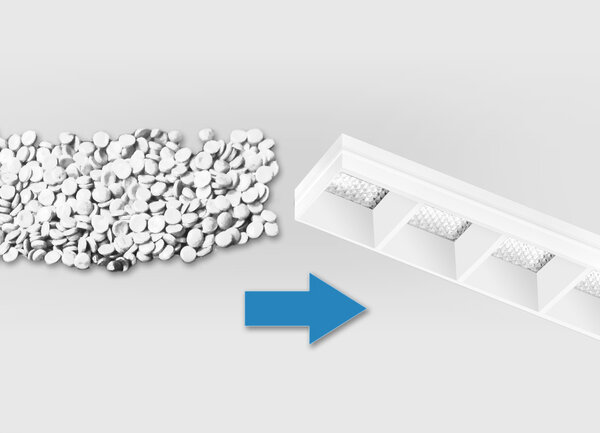

Wysokiej jakości surowiec

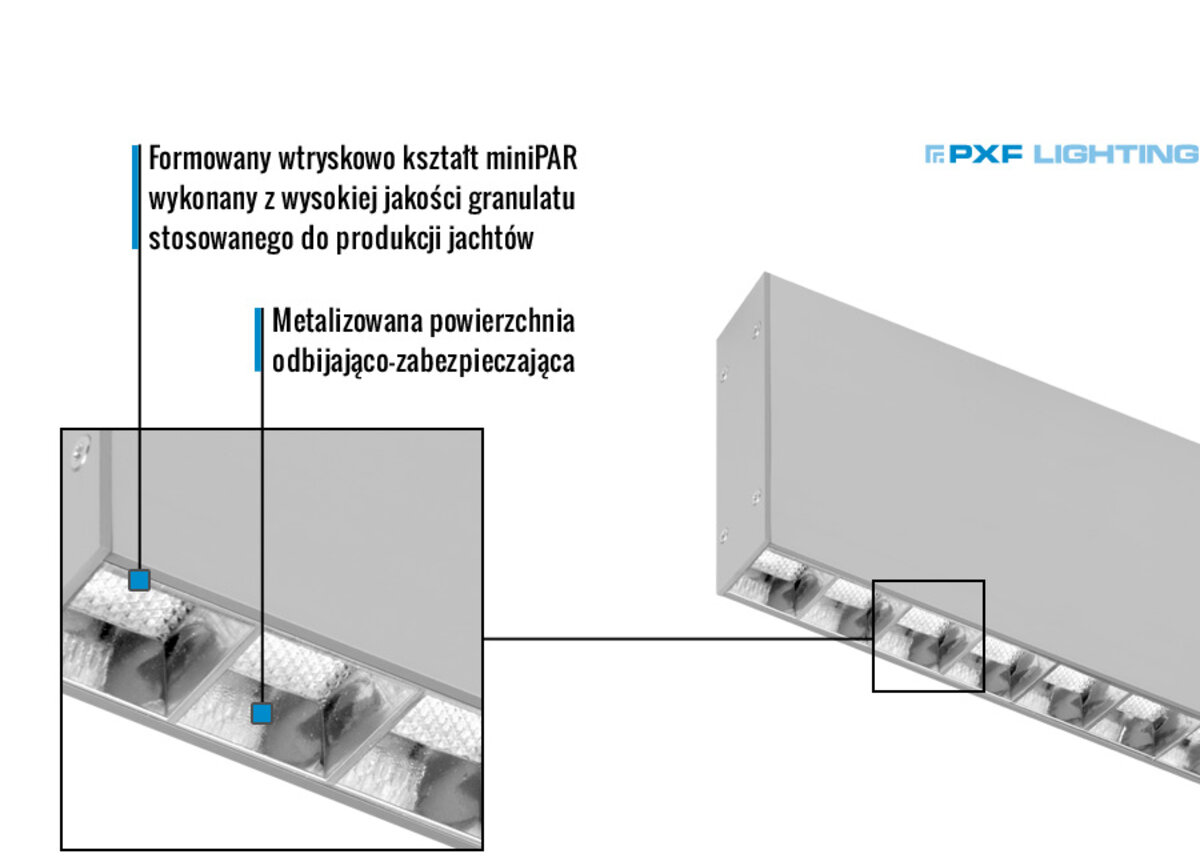

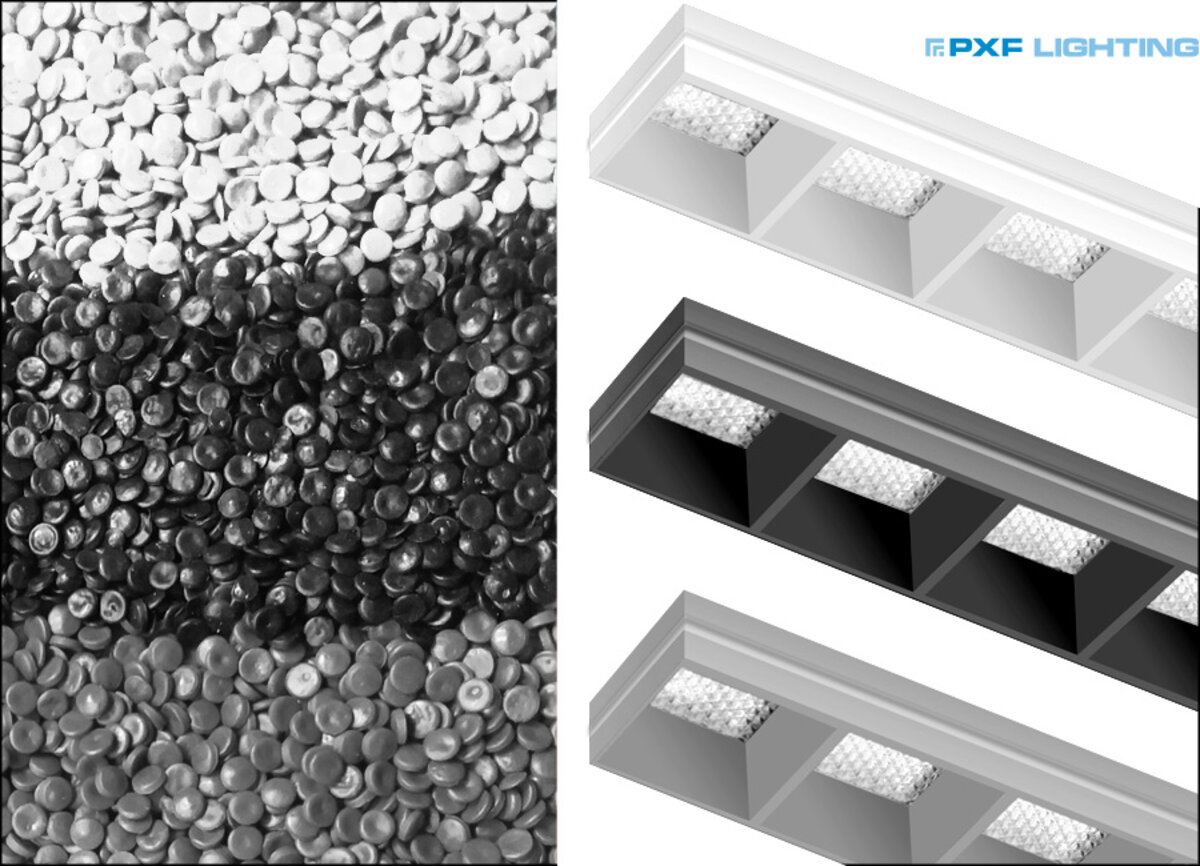

Do produkcji minirastra PAR wykorzystywany jest wysokiej jakości granulat tworzywa sztucznego - kopolimer poliwęglanu i akrylonitrylu-styrenu-akrylanu nie zawierający halogenów. W porównaniu z np. ABS ma dziesięciokrotnie większą odporność na działanie czynników atmosferycznych i odporność na promieniowanie ultrafioletowe, wyższą długotrwałą odporność cieplną i lepszą odporność chemiczną. Producentem i dostawcą granulatu jest wiodąca na rynku firma z branży tworzyw sztucznych.

Tworzywo używane przez PXF Lighting jest znacznie bardziej odporne na wiele środków czyszczących niż tworzywa stosowane powszechnie. Dłużej zachowuje połysk, kolor i właściwości mechaniczne podczas ekspozycji na zewnątrz. Ma dobrą odporność chemiczną i termiczną, dobre własności antystatyczne, jest twardy i sztywny oraz odporny na uszkodzenia mechaniczne w niskich temperaturach.

Materiał ten przechodzi też test „gorącego drutu”, któremu poddawane są oprawy awaryjne w celu sprawdzenia ich niepalności. Ten sam kopolimer używany jest w produkcji jachtów oraz w branży motoryzacyjnej. Producentem i dostawcą granulatu jest wiodąca na rynku firma z branży tworzyw sztucznych.

Produkcja minirastra odbywa się metodą wtryskową. W standardzie dostępne są rastry z granulatu w kolorze białym oraz rastry metalizowane. Na specjalne zamówienie realizujemy zlecenia produkcji rastrów szarych oraz rastrów czarnych stosowanych w eleganckich oprawach przeznaczonych do pomieszczeń reprezentacyjnych.

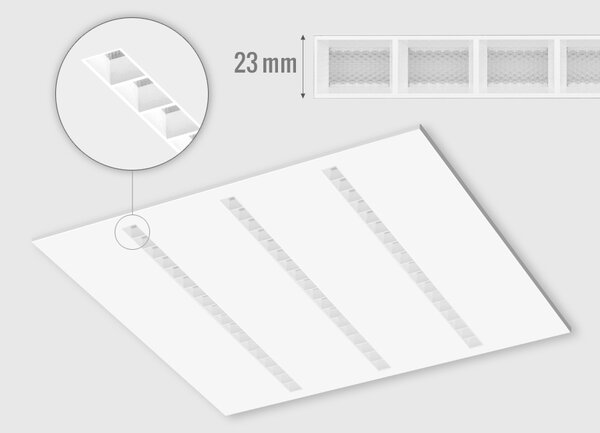

Niewielkie wymiary i minimalizacja olśnienia

Nowy miniraster PAR formowany jest metodą wtryskową. Zakład produkcyjny PXF Lighting posiada nowoczesną, zautomatyzowaną linię wtryskową umożliwiającą wytwarzanie dowolnych kształtów przy użyciu specjalnych form. Czas wytworzenia jednego modułu rastra wynosi 7 sekund.

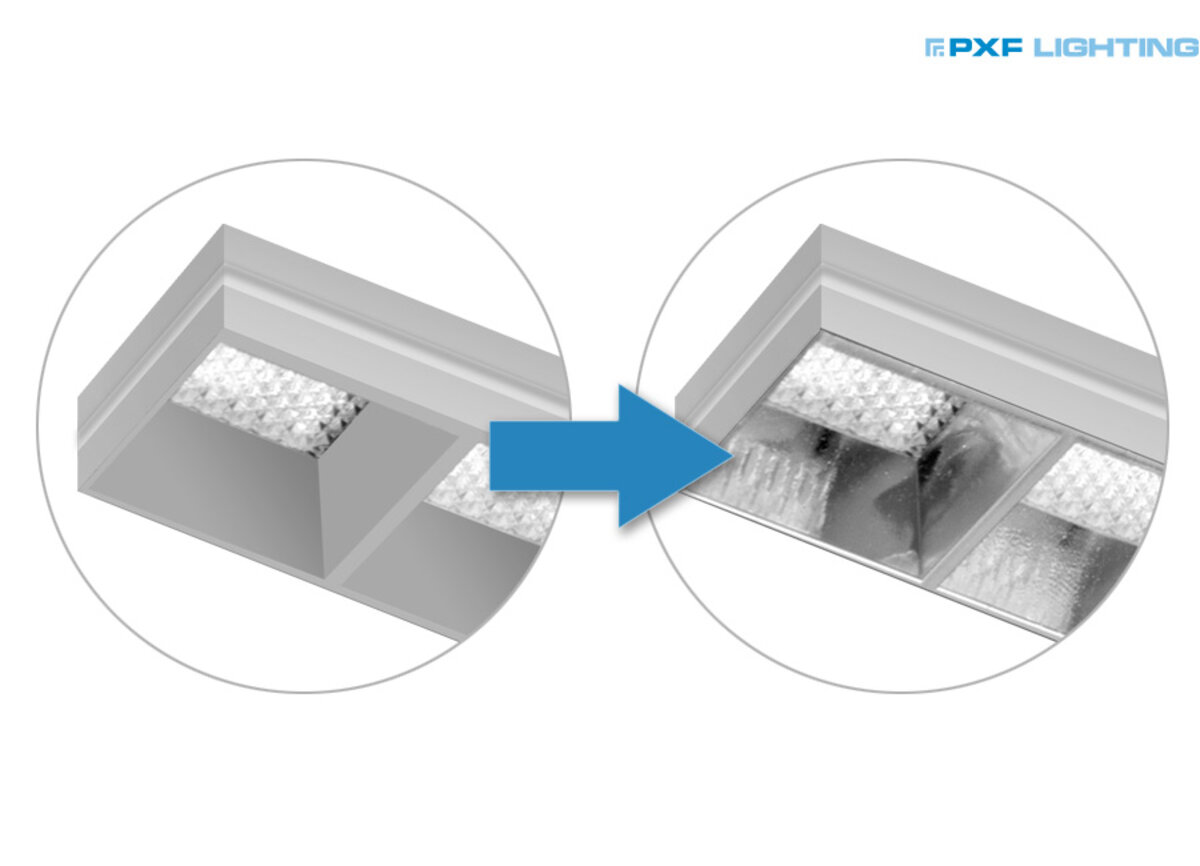

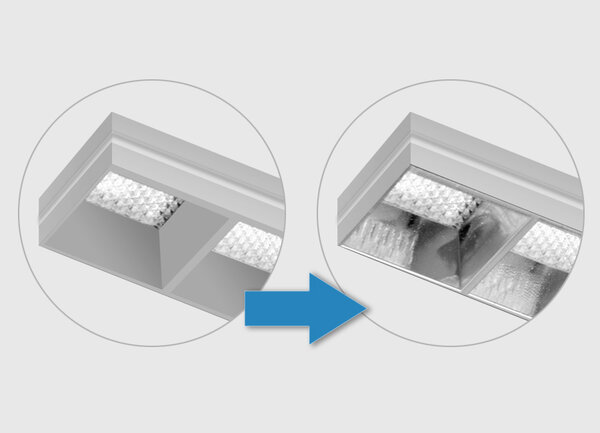

Proces metalizacji minirastra mPAR

Miniraster PAR poddawany jest metalizacji próżniowej. Proces składa się z dwóch etapów:

  • srebrnego pokrycia metalicznego
  • nałożenia warstwy ochronnej lakieru bezbarwnego

Metalizacja charakteryzuje się wysoką twardością i całkowitą wodoodpornością powłoki. Dzięki zastosowaniu markowych preparatów uzyskiwana powierzchnia posiada jednorodny kolor, a lakier ochronny stanowi dodatkowe zabezpieczenie powierzchni.

Binowane diody LED

PXF Lighting do produkcji ledowych opraw oświetleniowych stosuje diody z bardzo wąskiego zakresu chromatyczności. Ma to bezpośrednie przełożenie na wysoką jakość parametrów świetlnych opraw, np.: na osiągnięcie jednorodnego strumienia świetlnego.

Binowanie to proces selekcji czipów LED na etapie ich produkcji. Polega na dobraniu egzepmlarzy diód w grupy charakteryzujące się wspólnymi cechami, którymi są np.:

  • jasność
  • barwa
  • współczynnik oddawania barw
  • napięcie pracy diody LED.

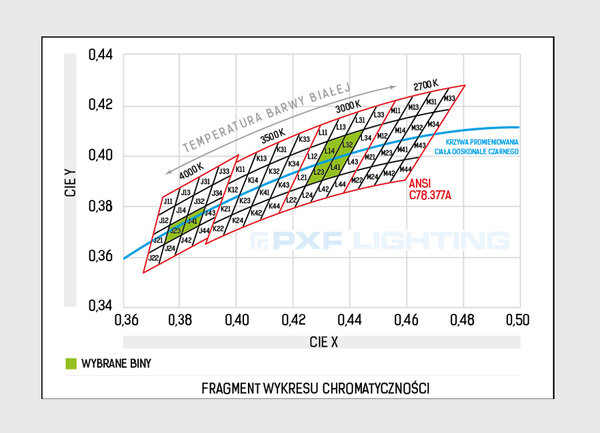

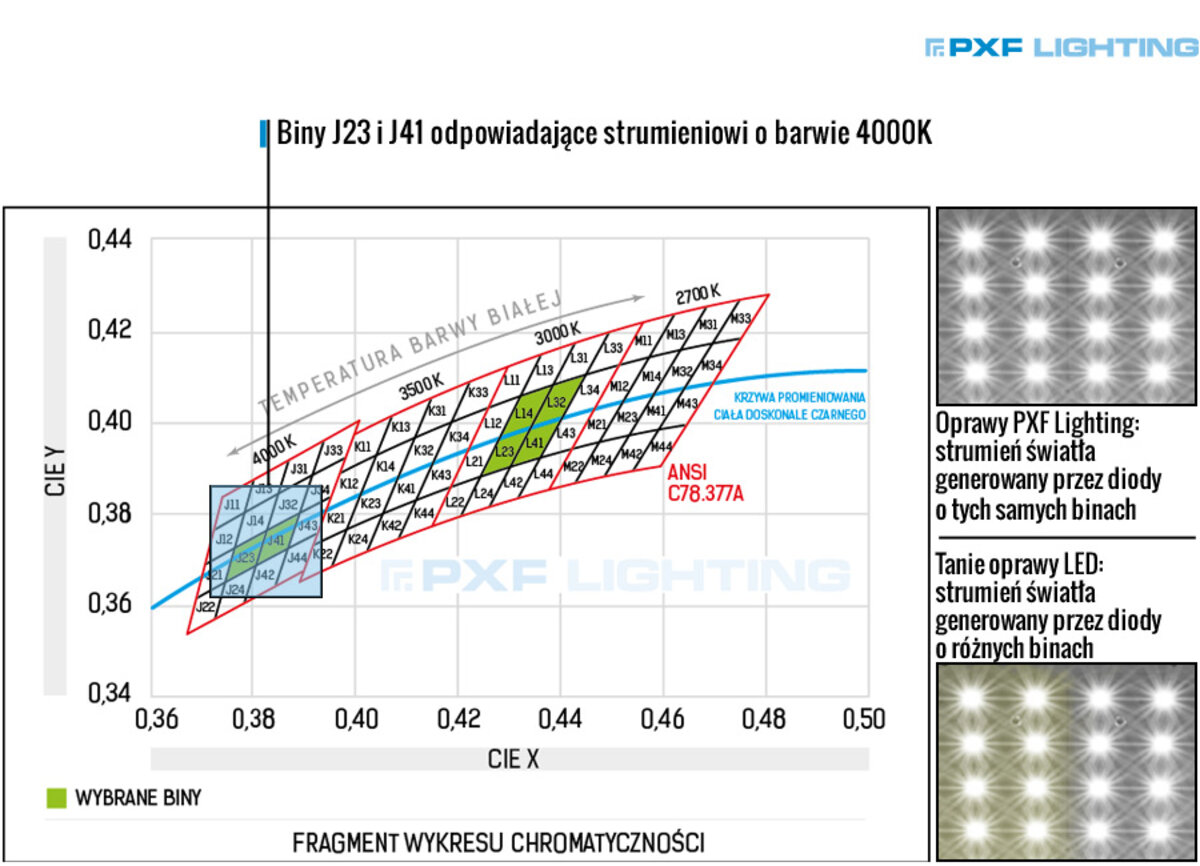

Biny oznaczane sa kodami na podstawie których następuje dobór diod do zastosowania w produkcji opraw oświetleniowych. Z wykresu chromatyczności można odczytać położenie każdej grupy binów oraz jej charakterystykę.


Bliskość krzywej promieniowania ciała doskonale czarnego zapewnia lepsze odwzorowanie widma barwy białej. Oprawy LED produkcji PXF Lighting charakteryzują się diodami LED z jednego przedziału binowania, dlatego parametry emitowanego światła są jednakowe dla całej oprawy.

Układ optyczny złożony z minirastra PAR i opisanych powyżej diod LED stanowi wydajne połączenie.

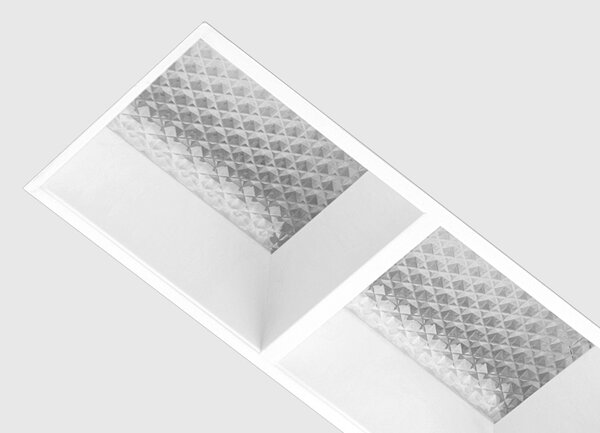

Wydajny układ optyczny

Budowa układu optycznego opartego na minirastrze PAR składa się również klosza mikropryzmatycznego MPRM.

Klosz mikropryzmatyczny ma większą przezierność niż klosze OPAL. Jego zadaniem jest ukształtowanie strumienia świetlnego przy jak najmniejszej jego utracie, a jednocześnie zminimalizowanie niekorzystnego efektu olśnienia. Transparentna struktura mikropryzmatyczna gwarantuje wysoką sprawność i zawężony kąt świecenia.
Nieodzownym elementem układu optycznego są źródła światła. PXF Lighting stosuje wyselekcjonowane biny markowych diody LED typu: 2835, 5630, 3030.

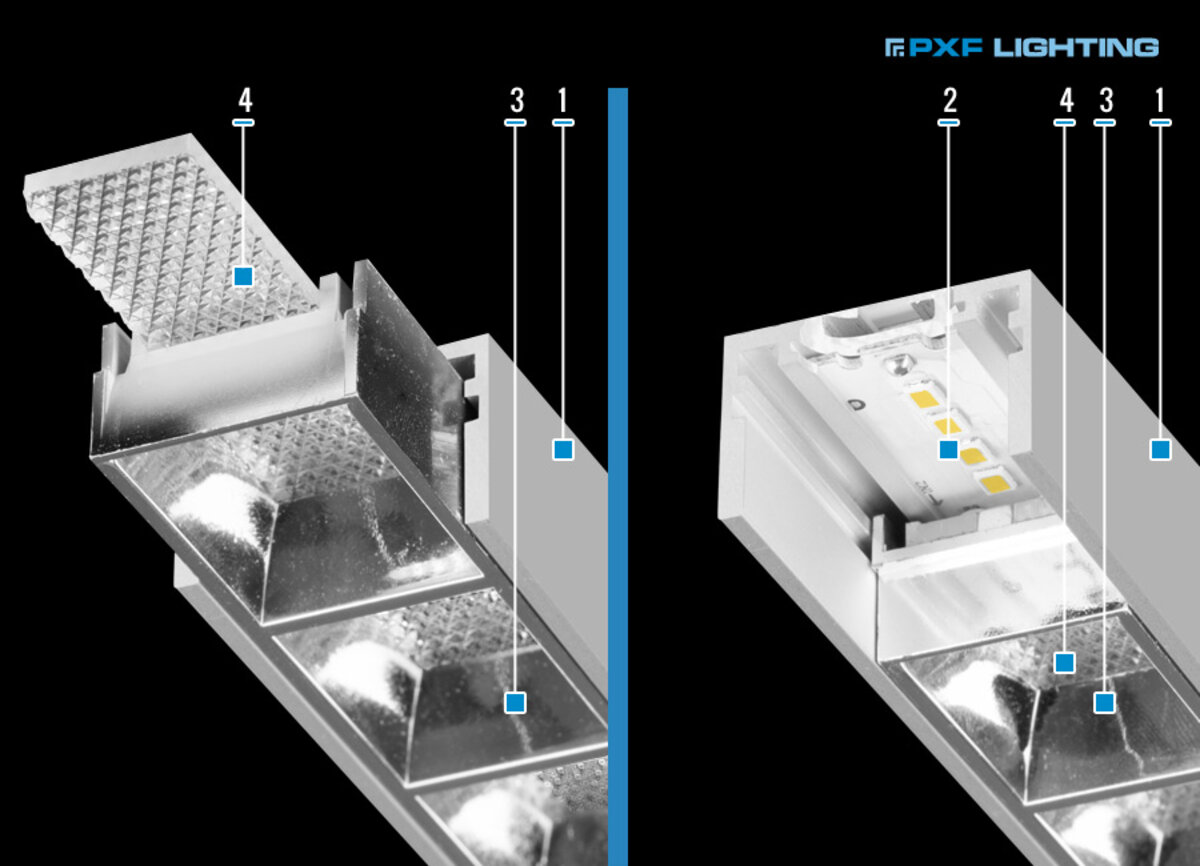

Oznaczenia:

1 - profil aluminiowy ALTO LED
2 - diody LED
3 - metalizowany miniraster PAR
4 - klosz mikropryzmatyczny MPRM

Budowa modułowa a linie świetlne

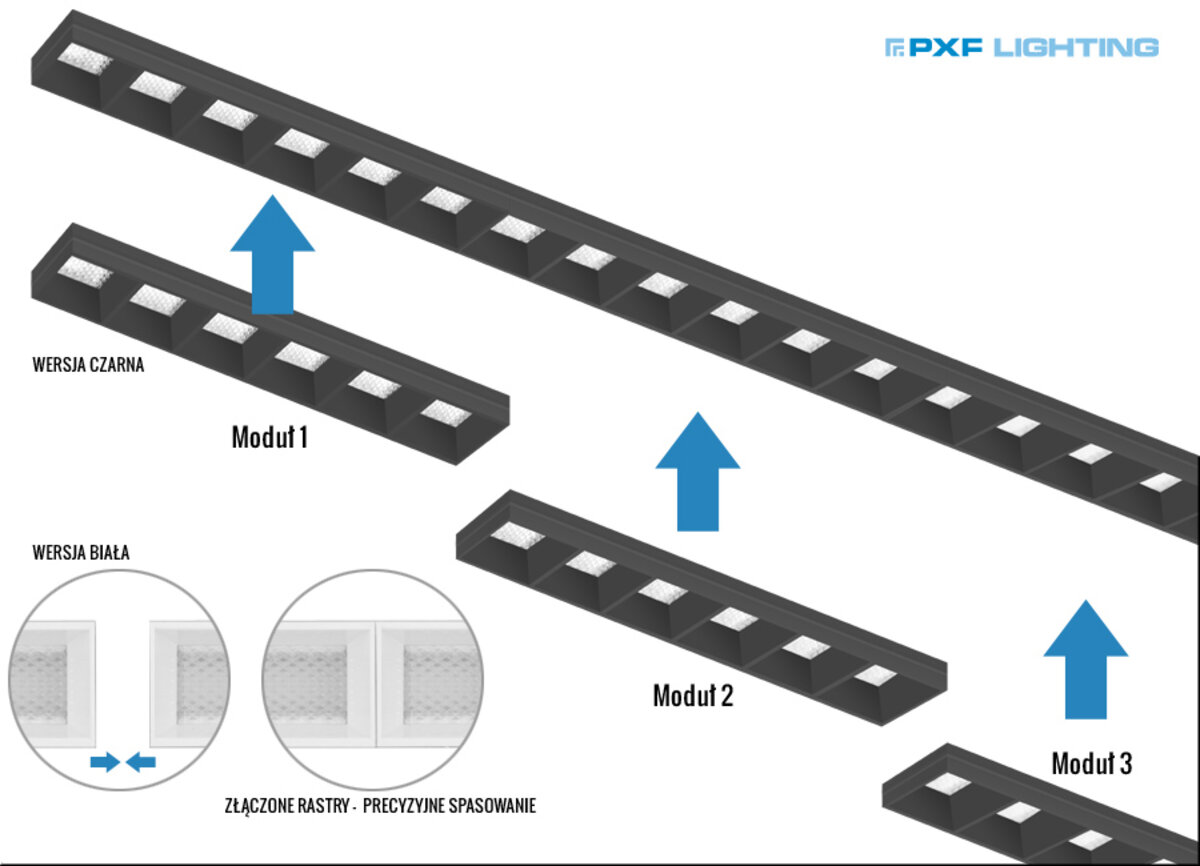

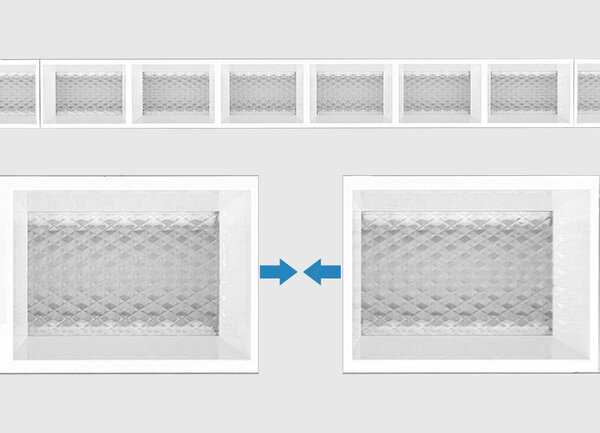

Miniraster PAR zaprojektowany został z myślą o produkcji opraw umożliwiających montaż w linie świetlne. Moduły minirastra mogą być łączone ze sobą tworząc linię o dowolnej wielokrotności długości podstawowej rastra. Specjalna, bardzo dokładna forma wtryskowa zapewnia precyzję połączenia. Przedstawiony sposób wykorzystywany jest również w klasycznych oprawach rastrowych 600x600, czego przykład stanowi oprawa PARABOLIC SLIM LED.

Miniraster mPAR

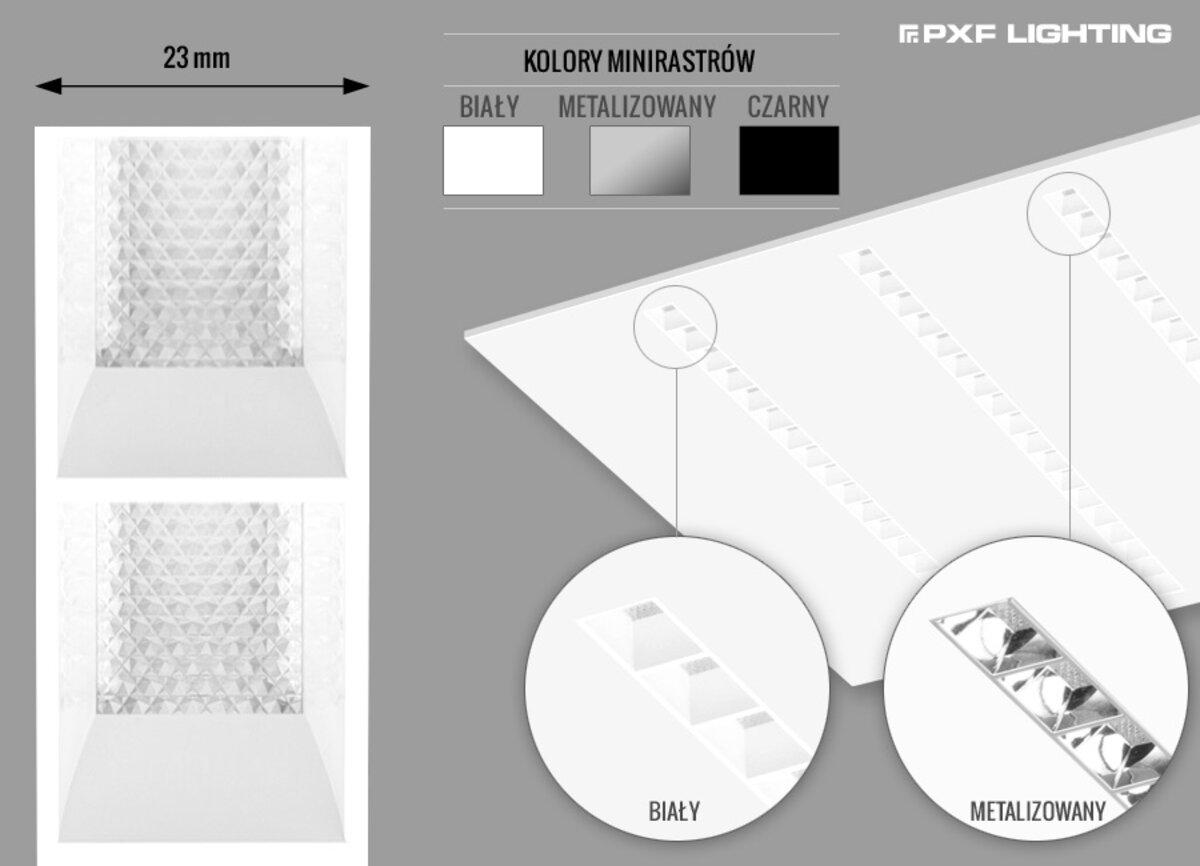

W ofercie PXF Lighting dostępne są trzy rodzaje minirastra PAR:

  • miniraster metalizowany
  • miniraster biały
  • miniraster czarny

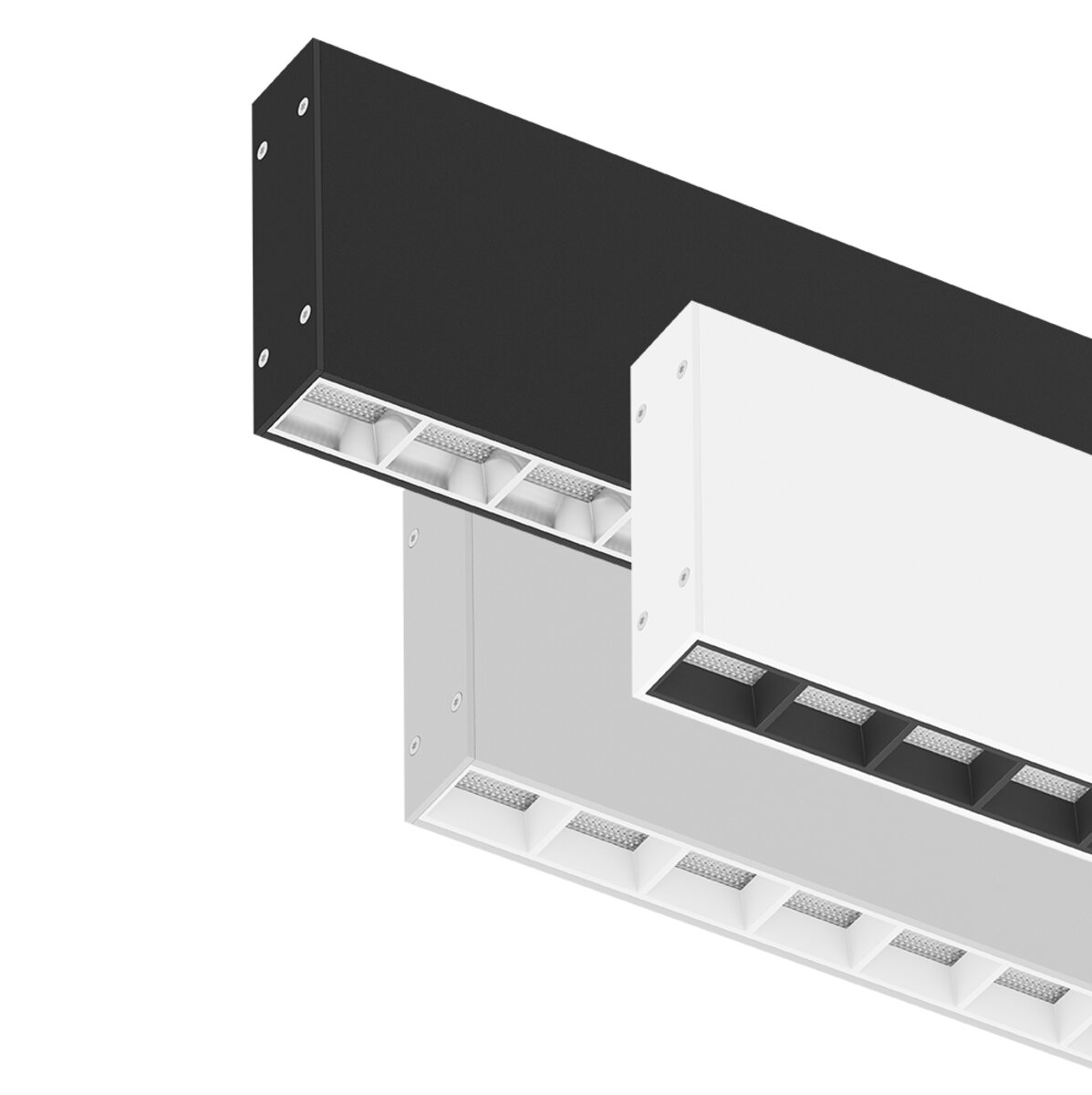

Wersja czarna zaprojektowana została z myślą o oprawie systemowej ALTO LED.  Na zamówienie produkt ten dostępny jest w wersji lakierowanej na czarno - wówczas czarny raster nadaje dodatkowej elegancji, a oświetlenie znajduje zasotosowanie w miejscach reprezentacyjnych.
