Oprawy przemysłowe

Hall LED

Oprawa Hall LED zaprojektowana została z myślą o oświetleniu pomieszczeń wysokich, gdzie najważniejszą kwestią jest uzyskanie jak najlepszej efektywności energetycznej.
Oprawa posiada certyfikat ENEC

Oprawy przemysłowe

Hall LED

Oprawa Hall LED zaprojektowana została z myślą o oświetleniu pomieszczeń wysokich, gdzie najważniejszą kwestią jest uzyskanie jak najlepszej efektywności energetycznej.
Oprawa posiada certyfikat ENEC

Przejdź do listy wariantów (142)

LED

IP65

IK08

tak

tak

tak

tak

Informacje podstawowe:

Wykonanie:

korpus z profilu aluminiowego w kolorach białym, szarym lub czarnym, klosz z tworzywa, układy optyczne o trzech kątach rozsyłu: 60°, 90°, HR - High Rack, od góry oprawy przez szczelną dławnicę wyprowadzony przewód zasilający długości 2m, z boku obudowy element do redukowania zjawiska kondensatu pary wodnej przez wyrównanie ciśnienia

Akcesoria:

zawieszenie zwykłe, łącznik NT 1x lub 2x, uchwyt ścienny

Montaż:

zwieszany, natynkowy, naścienny

Zasilanie:

220 ... 240 V

Kategoryzacja:

Według typu oprawy:

Oprawy przemysłowe

Według zastosowania:

Laboratoria , Garaże, Pomieszczenia techniczne, Pomieszczenie ochrony, Pomieszczenia socjalne, Obiekty sportwe, hale, Garaże i parkingi, Laboratoria, Podcienia, Parkingi, Parkingi i garaże, Przestrzenie sportowe

Sposób montażu:

Nastropowe, Zwieszane

Dane techniczne:

Moc oprawy:

48 - 295 W

Strumień świetlny oprawy [lm]:

8445 - 51940 lm

Długość [mm]:

350 mm, 665 mm, 985 mm, 1305 mm

Zobacz pozostałe dane techniczne

Opis rodziny produktów

HALL LED posiada certyfikat ENEC wydany przez niezależne laboratorium badawcze nr 30.

Certyfikacja ENEC została przyznana wyłącznie dla typów produktów wymienionych w certyfikacie, który jest dostępny do pobrania na naszej stronie internetowej. Wszelkie ingerencje w strukturę, komponenty lub modyfikacje parametrów produktów uniemożliwiają stosowanie certyfikatu ENEC dla tych jednostek. Prosimy o zapoznanie się z dokumentacją certyfikacyjną w celu potwierdzenia zgodności produktów z wymaganiami ENEC.

Skontaktuj się z działem handlowym w celu uzyskania dodatkowych informacji.

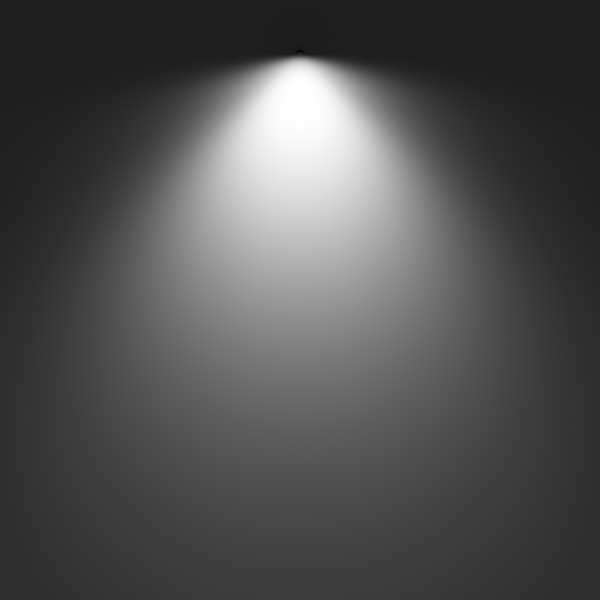

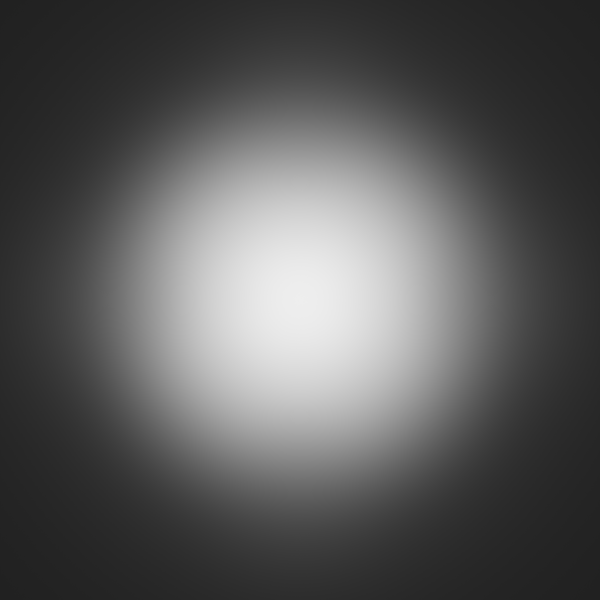

60°

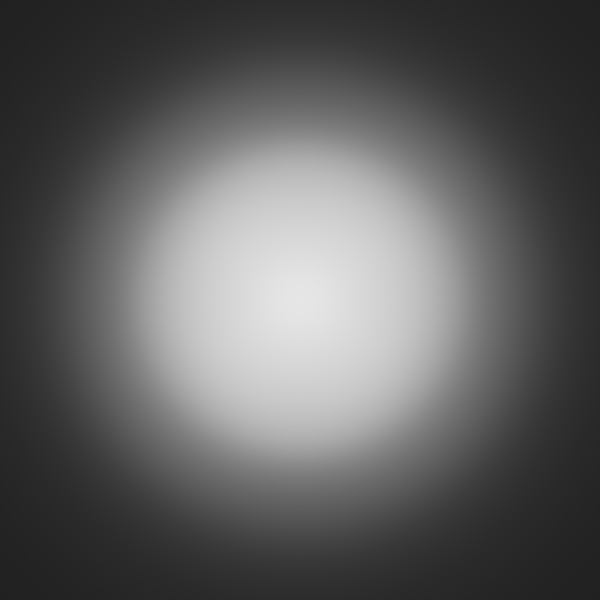

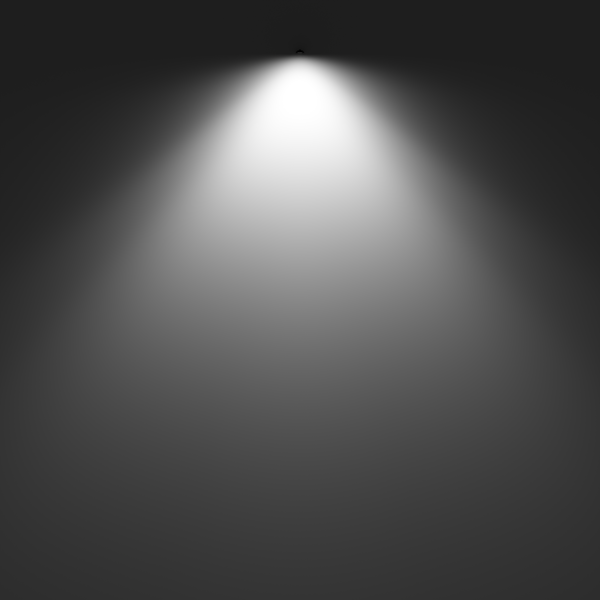

90°

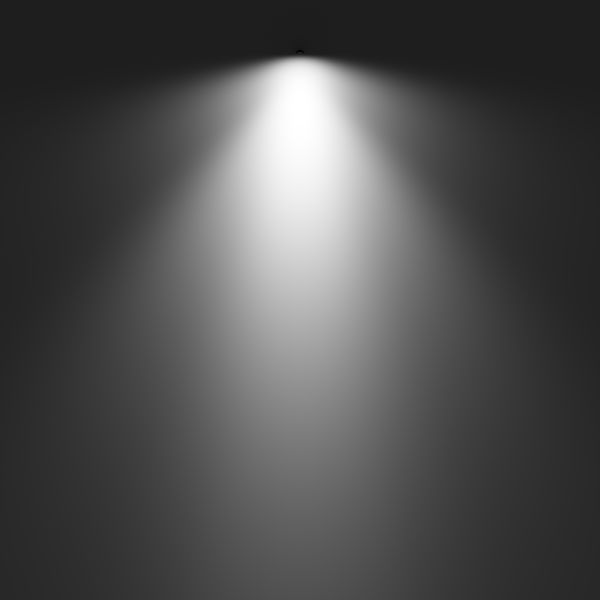

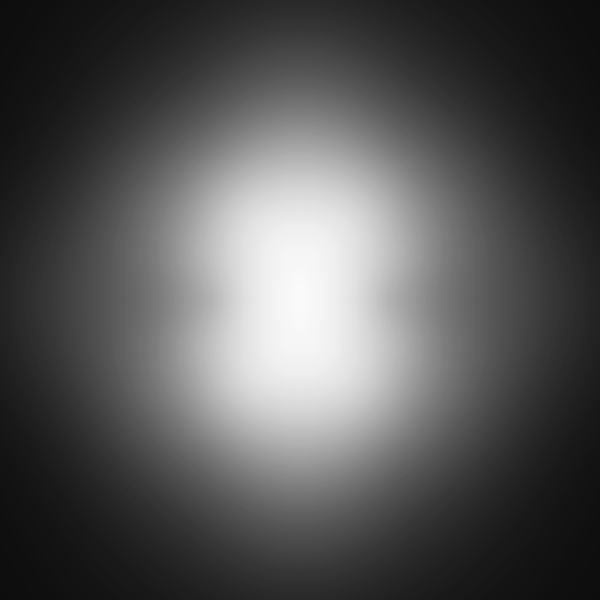

HR - High Rack

60°

90°

HR - High Rack

Dane techniczne

Dane mechaniczne

Rodzaj montażu	Uniwersalny
Materiał obudowy	Aluminium

Dane optyczne

Raster / przesłona	LNS
UGR	18, 19, 20, 22, 23, 24, 25, 26

Dane elektryczne

Źródło światła	LED
Moc oprawy	48 - 295 W
Rodzaj osprzętu	Zasilacz
Napięcie znamionowe [V]	220 ... 240 V
Okablowanie przelotowe	Brak
Zawiera źródło światła	Tak
Współczynnik mocy	0.96
Zasilacz - typ	DALI, ON/OFF

Dane informacyjne

Waga netto	1.7 - 5.7 kg
Kolor	Biały, Czarny, Szary
Zakres temperatur pracy [°C]	-20 ... 45
Tolerancja mocy i strumienia świetlnego	+/-10%
Inne	LNS
Info	1x 1305, 1x 350, 1x 665, 1x 985, 2x 350, 2x 665, 2x 985

Dane świetlne

Strumień świetlny oprawy [lm]	8445 - 51940 lm
Skuteczność świetlna oprawy [lm/W]	150 - 187 lm/W
Barwa światła	Biała
Wskaźnik oddawania barw	80, 90
Rozsył światła	DI
Klasa oprawy	I
Kąt rozsyłu [°]	60°, 90°
MacAdam	SDCM 3
L80/B10 przy 25°C żywotność znamionowa [h]	100.000 h
L90/B10 przy 25°C żywotność znamionowa [h]	64.000 h
Temp. barwowa	3000 K, 4000 K, 5000 K
Temperatura barwowa i CRI	830, 840, 850, 940

Certyfikaty

Stopień ochrony (IP)	IP65
Odporność udarowa	IK08
Klasa ochronności	I
Ochrona źródła światła	tak
PZH	tak
CE	tak
ENEC	tak
HACCP+	tak

Warianty produktu

✕

Szukaj

Filtry

Jak działa system indeksowania produktów?

AA

002

.

22

11

.

830

.

D

0

0

0

Rodzina

AA ALTO LED

AB ALTO WALL

Typ

001 np. 545 mm

002 np. 1085 mm

Kolor

11 BIAŁY RAL 9016

12 BIAŁY RAL 9010

22 SZARY RAL 9006

33 CZARNY RAL 9005

44 ANTRACYT RALBG 452

45 ANTRACYT RAL 7016

99 INNY PERSONALIZACJA

Układ optyczny

00 PUSTY

11 OPAL /KLOSZ OPALIZOWANY/

22 MPRM /KLOSZ MIKROPRYZMATYCZNY/

23 DMPRM /KLOSZ DIAMOND/

24 MPOP /KLOSZ MPRM+FLEX/

33 PAR /RASTER PARABOLICZNY/

34 PAR SH /RASTER PARABOLICZNY Z SZYBĄ HART./

44 mPARM /METALIZOWANY/

45 mPARW /BIAŁY/

46 mPARB /CZARNY/

66 RF /ODBŁYŚNIK/

67 RM /ODBŁYŚNIK MATOWY/

68 RW /ODBŁYŚNIK BIAŁY/

77 LNS /SOCZEWKA/

88 SH MAT /SZYBA HARTOWANA MAT/

89 SH /SZYBA HARTOWANA PRZEZROCZYSTA/

CRI / Temp. barwowa

827 CRI ≥ 80; CCT 2700K

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Zasilacz

A ON/OFF /Bez regulacji oświetlenia/

D DALI /Zasilacz z regulacją DALI/

H HO /Predefiniowalne ustawienia/

E HE /Predefiniowalne ustawienia/

F HO DALI /Zasilacz regulowany/

G HE DALI /Zasilacz regulowany/

K DSI

I CF /Corridor Function (Step Dimming)/

C CAS /CASAMBI sterowanie poprzez aplikację/

X DMX

S sDIMM

V 1-10V /Zasilacz z regulacją 1-10V/

Moduł awaryjny

0 BRAK

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Okablowanie

0 BRAK

1 TH3 /PRZELOTOWE 3-Ż/

2 TH5 /PRZELOTOWE 5-Ż/

3 TH7 /PRZELOTOWE 7-Ż/

4 WI /WIELAND/

5 WI TH /PRZE. WIELAND/

Czujnik ruchu

0 BEZ CZUJNIKA RUCHU

1 MW /MIKROFALE/

2 PIR /PODCZERWIEŃ/

Indeks	Moc oprawy	Strumień świetlny oprawy	Skuteczność świetlna oprawy	Optyka	Kolor	Zasilacz-typ	Typ rodziny
HH001.1177.840.A000 Skopiuj kod Otwórz w nowym oknie	48 W	8445 lm	176 lm/W	HR	Biały	ON/OFF	1X350 HR
HH001.2277.840.A000 Skopiuj kod Otwórz w nowym oknie	48 W	8445 lm	176 lm/W	HR	Szary	ON/OFF	1X350 HR
HH001.3377.840.A000 Skopiuj kod Otwórz w nowym oknie	48 W	8445 lm	176 lm/W	HR	Czarny	ON/OFF	1X350 HR
HH002.1177.840.A000 Skopiuj kod Otwórz w nowym oknie	48 W	8570 lm	179 lm/W	60°	Biały	ON/OFF	1X350 60°
HH002.2277.840.A000 Skopiuj kod Otwórz w nowym oknie	48 W	8570 lm	179 lm/W	60°	Szary	ON/OFF	1X350 60°
HH002.3377.840.A000 Skopiuj kod Otwórz w nowym oknie	48 W	8570 lm	179 lm/W	60°	Czarny	ON/OFF	1X350 60°
HH003.1177.840.A000 Skopiuj kod Otwórz w nowym oknie	48 W	8525 lm	178 lm/W	90°	Biały	ON/OFF	1X350 90°
HH003.2277.840.A000 Skopiuj kod Otwórz w nowym oknie	48 W	8525 lm	178 lm/W	90°	Szary	ON/OFF	1X350 90°
HH003.3377.840.A000 Skopiuj kod Otwórz w nowym oknie	48 W	8525 lm	178 lm/W	90°	Czarny	ON/OFF	1X350 90°
HH004.1177.840.A000 Skopiuj kod Otwórz w nowym oknie	68 W	12550 lm	185 lm/W	HR	Biały	ON/OFF	1X665 HR
HH004.1177.840.D000 Skopiuj kod Otwórz w nowym oknie	68 W	12550 lm	185 lm/W	HR	Biały	DALI	1X665 HR
HH004.2277.840.A000 Skopiuj kod Otwórz w nowym oknie	68 W	12550 lm	185 lm/W	HR	Szary	ON/OFF	1X665 HR
HH004.2277.840.D000 Skopiuj kod Otwórz w nowym oknie	68 W	12550 lm	185 lm/W	HR	Szary	DALI	1X665 HR
HH004.3377.840.A000 Skopiuj kod Otwórz w nowym oknie	68 W	12550 lm	185 lm/W	HR	Czarny	ON/OFF	1X665 HR
HH004.3377.840.D000 Skopiuj kod Otwórz w nowym oknie	68 W	12550 lm	185 lm/W	HR	Czarny	DALI	1X665 HR
