Oprawy przemysłowe

Poker LS LED

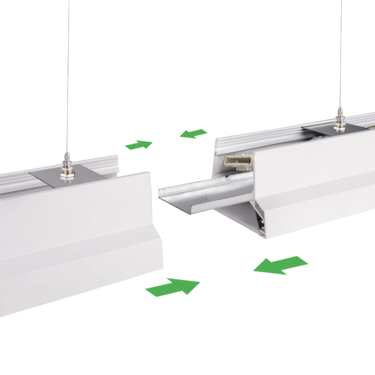

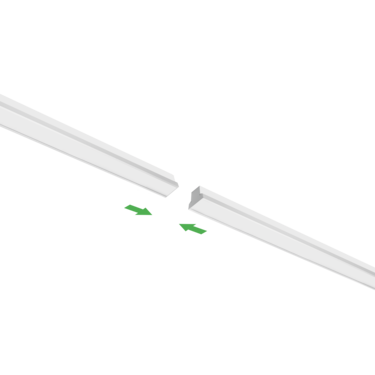

Przemysłowa oprawa na źródła LED przeznaczona do łączenia w linie świetlne. Oprawa posiada możliwość prostego montażu bez użycia dodatkowych narzędzi. Dzięki zastosowanym źródłom światła LED oprawa jest lżejsza, jej eksploatacja efektywniejsza energetycznie, a zastosowanie dodatkowego odbłyśnika aluminiowego optymalizuje rozsył strumienia świetlnego. Przeznaczona przede wszystkim do oświetlania powierzchni usługowych, magazynów i sklepów wielko-powierzchniowych.

Oprawy przemysłowe

Poker LS LED

Przemysłowa oprawa na źródła LED przeznaczona do łączenia w linie świetlne. Oprawa posiada możliwość prostego montażu bez użycia dodatkowych narzędzi. Dzięki zastosowanym źródłom światła LED oprawa jest lżejsza, jej eksploatacja efektywniejsza energetycznie, a zastosowanie dodatkowego odbłyśnika aluminiowego optymalizuje rozsył strumienia świetlnego. Przeznaczona przede wszystkim do oświetlania powierzchni usługowych, magazynów i sklepów wielko-powierzchniowych.

Przejdź do listy wariantów (867)

LED

IP20

IK04

tak

tak

Informacje podstawowe:

Wykonanie:

Obudowa z profilu aluminiowego malowanego elektrostatycznie (standardowo w kolorze białym), klosz mikropryzmatyczny (MPRM) z PMMA lub klosz OPAL.

Akcesoria:

Zawieszenie zwykłe, zawieszenie elektryczne, łącznik S, łańcuszek, łącznik liniowy niewidoczny, zaczep pod zawieszenie zwykłe, zaczep pod łańcuszek, końcówk. okablowanie przelotowe

Montaż:

Zwieszany.

Zasilanie:

220 ... 240 V

Kategoryzacja:

Według typu oprawy:

Oprawy przemysłowe

Według zastosowania:

Powierzchnie sprzedaży/lokale usługowe, Pomieszczenia socjalne, Hale produkcyjne, hale magazynowe

Sposób montażu:

Zwieszane

Dane techniczne:

Moc oprawy:

47 - 118 W

Strumień świetlny oprawy [lm]:

4590 - 14420 lm

Długość [mm]:

1200 mm, 1800 mm, 3000 mm

Zobacz pozostałe dane techniczne

Opis rodziny produktów

Dane techniczne

Dane mechaniczne

Rodzaj montażu	Zwieszany
Materiał obudowy	Aluminium
Przystosowane do tworzenia linii świetlnych	tak

Dane optyczne

Raster / przesłona	MPRM, OPAL
UGR	20, 23

Dane elektryczne

Źródło światła	LED
Moc oprawy	47 - 118 W
Liczba źródeł światła	1
Rodzaj osprzętu	Zasilacz
Do oświetlenia awaryjnego	tak
Napięcie znamionowe [V]	220 ... 240 V
Zawiera źródło światła	Tak
Współczynnik mocy	0.97
Zasilacz - typ	DALI, ON/OFF
Moduł awaryjny	opcjonalnie
Kostka przyłączeniowa	5 PIN

Dane informacyjne

Waga netto	3.25 - 8.3 kg
Kolor	Biały, Czarny, Szary
Tolerancja mocy i strumienia świetlnego	+/-10%

Dane świetlne

Strumień świetlny oprawy [lm]	4590 - 14420 lm
Skuteczność świetlna oprawy [lm/W]	94 - 123 lm/W
Barwa światła	Biała
Wskaźnik oddawania barw	80, 90
Bezpośredni-/pośredni regulowany niezależnie	nie
Podział światła	Szerokostrumieniowy
Rozsył światła	DI
Klasa oprawy	I
MacAdam	SDCM 3
L80/B10 przy 25°C żywotność znamionowa [h]	100.000 h
L90/B10 przy 25°C żywotność znamionowa [h]	64.000 h
LLMF - poziom strumienia początkowego po czasie 60 000h	85 %
Temp. barwowa	3000 K, 3500 K, 4000 K
Temperatura barwowa i CRI	830, 835, 840, 930, 940

Certyfikaty

Stopień ochrony (IP)	IP20
Odporność udarowa	IK04
Klasa ochronności	I
Ochrona źródła światła	tak
CE	tak
HACCP+	tak

Warianty produktu

✕

Szukaj

Filtry

Jak działa system indeksowania produktów?

AA

002

.

22

11

.

830

.

D

0

0

0

Rodzina

AA ALTO LED

AB ALTO WALL

Typ

001 np. 545 mm

002 np. 1085 mm

Kolor

11 BIAŁY RAL 9016

12 BIAŁY RAL 9010

22 SZARY RAL 9006

33 CZARNY RAL 9005

44 ANTRACYT RALBG 452

45 ANTRACYT RAL 7016

99 INNY PERSONALIZACJA

Układ optyczny

00 PUSTY

11 OPAL /KLOSZ OPALIZOWANY/

22 MPRM /KLOSZ MIKROPRYZMATYCZNY/

23 DMPRM /KLOSZ DIAMOND/

24 MPOP /KLOSZ MPRM+FLEX/

33 PAR /RASTER PARABOLICZNY/

34 PAR SH /RASTER PARABOLICZNY Z SZYBĄ HART./

44 mPARM /METALIZOWANY/

45 mPARW /BIAŁY/

46 mPARB /CZARNY/

66 RF /ODBŁYŚNIK/

67 RM /ODBŁYŚNIK MATOWY/

68 RW /ODBŁYŚNIK BIAŁY/

77 LNS /SOCZEWKA/

88 SH MAT /SZYBA HARTOWANA MAT/

89 SH /SZYBA HARTOWANA PRZEZROCZYSTA/

CRI / Temp. barwowa

827 CRI ≥ 80; CCT 2700K

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Zasilacz

A ON/OFF /Bez regulacji oświetlenia/

D DALI /Zasilacz z regulacją DALI/

H HO /Predefiniowalne ustawienia/

E HE /Predefiniowalne ustawienia/

F HO DALI /Zasilacz regulowany/

G HE DALI /Zasilacz regulowany/

K DSI

I CF /Corridor Function (Step Dimming)/

C CAS /CASAMBI sterowanie poprzez aplikację/

X DMX

S sDIMM

V 1-10V /Zasilacz z regulacją 1-10V/

Moduł awaryjny

0 BRAK

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Okablowanie

0 BRAK

1 TH3 /PRZELOTOWE 3-Ż/

2 TH5 /PRZELOTOWE 5-Ż/

3 TH7 /PRZELOTOWE 7-Ż/

4 WI /WIELAND/

5 WI TH /PRZE. WIELAND/

Czujnik ruchu

0 BEZ CZUJNIKA RUCHU

1 MW /MIKROFALE/

2 PIR /PODCZERWIEŃ/

Indeks	Moc oprawy	Strumień świetlny oprawy	Skuteczność świetlna oprawy	Raster / przesłona [Układ optyczny]	Temperatura barwowa i CRI	Kolor	Zasilacz-typ	Moduł awaryjny	Okablowanie przelotowe	Typ rodziny
AM001.1111.830.A000 Skopiuj kod Otwórz w nowym oknie	47 W	5400 lm	115 lm/W	OPAL	830	Biały	ON/OFF	Brak	Brak	1200mm
AM001.1111.830.A020 Skopiuj kod Otwórz w nowym oknie	47 W	5400 lm	115 lm/W	OPAL	830	Biały	ON/OFF	Brak	TH5	1200mm
AM001.1111.830.A100 Skopiuj kod Otwórz w nowym oknie	47 W	5400 lm	115 lm/W	OPAL	830	Biały	ON/OFF	EM1H ST	Brak	1200mm
AM001.1111.830.A120 Skopiuj kod Otwórz w nowym oknie	47 W	5400 lm	115 lm/W	OPAL	830	Biały	ON/OFF	EM1H ST	TH5	1200mm
AM001.1111.830.A200 Skopiuj kod Otwórz w nowym oknie	47 W	5400 lm	115 lm/W	OPAL	830	Biały	ON/OFF	EM3H ST	Brak	1200mm
AM001.1111.830.A220 Skopiuj kod Otwórz w nowym oknie	47 W	5400 lm	115 lm/W	OPAL	830	Biały	ON/OFF	EM3H ST	TH5	1200mm
AM001.1111.830.D000 Skopiuj kod Otwórz w nowym oknie	47 W	5400 lm	115 lm/W	OPAL	830	Biały	DALI	Brak	Brak	1200mm
AM001.1111.830.D020 Skopiuj kod Otwórz w nowym oknie	47 W	5400 lm	115 lm/W	OPAL	830	Biały	DALI	Brak	TH5	1200mm
AM001.1111.830.D100 Skopiuj kod Otwórz w nowym oknie	47 W	5400 lm	115 lm/W	OPAL	830	Biały	DALI	EM1H ST	Brak	1200mm
AM001.1111.830.D120 Skopiuj kod Otwórz w nowym oknie	47 W	5400 lm	115 lm/W	OPAL	830	Biały	DALI	EM1H ST	TH5	1200mm
AM001.1111.830.D200 Skopiuj kod Otwórz w nowym oknie	47 W	5400 lm	115 lm/W	OPAL	830	Biały	DALI	EM3H ST	Brak	1200mm
AM001.1111.830.D220 Skopiuj kod Otwórz w nowym oknie	47 W	5400 lm	115 lm/W	OPAL	830	Biały	DALI	EM3H ST	TH5	1200mm
AM001.1111.840.A000 Skopiuj kod Otwórz w nowym oknie	47 W	5510 lm	117 lm/W	OPAL	840	Biały	ON/OFF	Brak	Brak	1200mm
AM001.1111.840.A020 Skopiuj kod Otwórz w nowym oknie	47 W	5510 lm	117 lm/W	OPAL	840	Biały	ON/OFF	Brak	TH5	1200mm
AM001.1111.840.A100 Skopiuj kod Otwórz w nowym oknie	47 W	5510 lm	117 lm/W	OPAL	840	Biały	ON/OFF	EM1H ST	Brak	1200mm

Wyświetlanie elementów: 15 z 867

z 58

na stronę

Karta rodziny

Pobierz plik

Karta rodziny rozszerzona

Pobierz plik

Instrukcja montażu

467.29 KB

Pobierz plik

Deklaracja zgodności

Pobierz plik

Plik fotometryczny

21.69 KB

Pobierz plik

Pobierz wszystkie pliki

Elementy konstrukcyjne

Poker LS LED Końcówka

Poker LS LED Maskownica górna

Poker LS LED Pusty moduł konstrukcyjny

Elementy elektryczne

Zawieszenie elektryczne

Elementy łączące

Poker LS LED Łącznik liniowy Komplet

Elementy montażowe

Zawieszenie zwykłe

Poker LS LED Łącznik łań. S 3.0 mm

Poker LS LED/Poker LS Mini LED Zaczep pod łańcuszek

Poker LS LED/Poker LS Mini LED Zaczep pod zawieszenie
