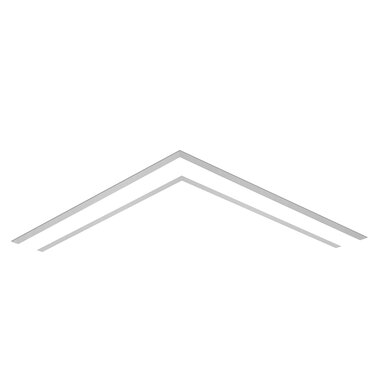

Sigma II GK Corner L LED

Nowy system opraw LED przeznaczony do łączenia w linie. Sigma II GK Corner LED została zaprojektowana i wykonana z myślą o wykorzystaniu różnych kloszy oraz prostym montażu do sufitów. Jest eleganckim i efektywnym rozwiązaniem sprawdzającym się w oświetlaniu biur, sali konferencyjnych, recepcji oraz innych powierzchni pracy.

Oprawy systemowe

Sigma II GK Corner L LED

Nowy system opraw LED przeznaczony do łączenia w linie. Sigma II GK Corner LED została zaprojektowana i wykonana z myślą o wykorzystaniu różnych kloszy oraz prostym montażu do sufitów. Jest eleganckim i efektywnym rozwiązaniem sprawdzającym się w oświetlaniu biur, sali konferencyjnych, recepcji oraz innych powierzchni pracy.

Przejdź do listy wariantów (97)

LED

IP20

IP20

IK04

tak

tak

Informacje podstawowe:

Wykonanie:

profil aluminiowy malowany elektrostatycznie (w standardzie kolory biały, szary, czarny), wklikiwany klosz mikropryzmatyczny (MPRM) lub wklikiwany klosz OPAL

Akcesoria:

końcówki, łącznik liniowy niewidoczny

Montaż:

do wpuszczenia w sufit gipsowo-kartonowy G/K

Zasilanie:

220 ... 240 V

Kategoryzacja:

Według typu oprawy:

Oprawy systemowe

Według zastosowania:

Pomieszczenia biurowe, Sale konferencyjne, Korytarze, klatki schodowe, Poczekalnie, recepcje, Powierzchnie sprzedaży/lokale usługowe, Sale wykładowe/aule, Sale lekcyjne, Pracownie komputerowe

Sposób montażu:

Do sufitów GK

Dane techniczne:

Moc oprawy:

14 - 25 W

Strumień świetlny oprawy [lm]:

1155 - 3215 lm

Długość [mm]:

587 mm

Zobacz pozostałe dane techniczne

Dane techniczne

Dane mechaniczne

Rodzaj montażu	Wbudowany
Materiał obudowy	Aluminium
Przystosowane do tworzenia linii świetlnych	tak

Dane optyczne

Raster / przesłona	MPOP, MPRM, OPAL
UGR	15, 18, 20, 22

Dane elektryczne

Źródło światła	LED
Moc oprawy	14 - 25 W
Liczba źródeł światła	1
Rodzaj osprzętu	Zasilacz
Napięcie znamionowe [V]	220 ... 240 V
Okablowanie przelotowe	TH5
Zawiera źródło światła	Tak
Współczynnik mocy	0.98
Zasilacz - typ	DALI, ON/OFF

Dane informacyjne

Waga netto	2.3 kg
Kolor	Biały, Czarny, Szary
Zakres temperatur pracy [°C]	0 ... 40
Tolerancja mocy i strumienia świetlnego	+/-10%

Dane świetlne

Strumień świetlny oprawy [lm]	1155 - 3215 lm
Skuteczność świetlna oprawy [lm/W]	83 - 129 lm/W
Barwa światła	Biała
Wskaźnik oddawania barw	80, 90
Podział światła	Szerokostrumieniowy, Średniostrumieniowy
Rozsył światła	DI
Klasa oprawy	I
MacAdam	SDCM 3
L80/B10 przy 25°C żywotność znamionowa [h]	100.000 h
L90/B10 przy 25°C żywotność znamionowa [h]	64.000 h
LLMF - poziom strumienia początkowego po czasie 60 000h	85 %
Temp. barwowa	3000 K, 4000 K
Temperatura barwowa i CRI	830, 840, 930, 940

Certyfikaty

Stopień ochrony od góry (IP)	IP20
Stopień ochrony od dołu (IP)	IP20
Odporność udarowa	IK04
Klasa ochronności	I
Ochrona źródła światła	tak
CE	tak
HACCP+	tak

Warianty produktu

✕

Szukaj

Filtry

Jak działa system indeksowania produktów?

AA

002

.

22

11

.

830

.

D

0

0

0

Rodzina

AA ALTO LED

AB ALTO WALL

Typ

001 np. 545 mm

002 np. 1085 mm

Kolor

11 BIAŁY RAL 9016

12 BIAŁY RAL 9010

22 SZARY RAL 9006

33 CZARNY RAL 9005

44 ANTRACYT RALBG 452

45 ANTRACYT RAL 7016

99 INNY PERSONALIZACJA

Układ optyczny

00 PUSTY

11 OPAL /KLOSZ OPALIZOWANY/

22 MPRM /KLOSZ MIKROPRYZMATYCZNY/

23 DMPRM /KLOSZ DIAMOND/

24 MPOP /KLOSZ MPRM+FLEX/

33 PAR /RASTER PARABOLICZNY/

34 PAR SH /RASTER PARABOLICZNY Z SZYBĄ HART./

44 mPARM /METALIZOWANY/

45 mPARW /BIAŁY/

46 mPARB /CZARNY/

66 RF /ODBŁYŚNIK/

67 RM /ODBŁYŚNIK MATOWY/

68 RW /ODBŁYŚNIK BIAŁY/

77 LNS /SOCZEWKA/

88 SH MAT /SZYBA HARTOWANA MAT/

89 SH /SZYBA HARTOWANA PRZEZROCZYSTA/

CRI / Temp. barwowa

827 CRI ≥ 80; CCT 2700K

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Zasilacz

A ON/OFF /Bez regulacji oświetlenia/

D DALI /Zasilacz z regulacją DALI/

H HO /Predefiniowalne ustawienia/

E HE /Predefiniowalne ustawienia/

F HO DALI /Zasilacz regulowany/

G HE DALI /Zasilacz regulowany/

K DSI

I CF /Corridor Function (Step Dimming)/

C CAS /CASAMBI sterowanie poprzez aplikację/

X DMX

S sDIMM

V 1-10V /Zasilacz z regulacją 1-10V/

Moduł awaryjny

0 BRAK

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Okablowanie

0 BRAK

1 TH3 /PRZELOTOWE 3-Ż/

2 TH5 /PRZELOTOWE 5-Ż/

3 TH7 /PRZELOTOWE 7-Ż/

4 WI /WIELAND/

5 WI TH /PRZE. WIELAND/

Czujnik ruchu

0 BEZ CZUJNIKA RUCHU

1 MW /MIKROFALE/

2 PIR /PODCZERWIEŃ/

Indeks	Moc oprawy	Strumień świetlny oprawy	Skuteczność świetlna oprawy	Raster / przesłona [Układ optyczny]	Temperatura barwowa i CRI	Kolor	Zasilacz-typ	Moduł awaryjny	Okablowanie przelotowe	Czujnik ruchu	Typ rodziny
AQ001.1111.830.A020 Skopiuj kod Otwórz w nowym oknie	25 W	2790 lm	112 lm/W	OPAL	830	Biały	ON/OFF	Brak	TH5	Brak	L
AQ001.1111.830.D020 Skopiuj kod Otwórz w nowym oknie	25 W	2790 lm	112 lm/W	OPAL	830	Biały	DALI	Brak	TH5	Brak	L
AQ001.1111.840.A020 Skopiuj kod Otwórz w nowym oknie	25 W	2835 lm	113 lm/W	OPAL	840	Biały	ON/OFF	Brak	TH5	Brak	L
AQ001.1111.840.D020 Skopiuj kod Otwórz w nowym oknie	25 W	2835 lm	113 lm/W	OPAL	840	Biały	DALI	Brak	TH5	Brak	L
AQ001.1111.930.A020 Skopiuj kod Otwórz w nowym oknie	25 W	2375 lm	95 lm/W	OPAL	930	Biały	ON/OFF	Brak	TH5	Brak	L
AQ001.1111.930.D020 Skopiuj kod Otwórz w nowym oknie	25 W	2375 lm	95 lm/W	OPAL	930	Biały	DALI	Brak	TH5	Brak	L
AQ001.1111.940.A020 Skopiuj kod Otwórz w nowym oknie	25 W	2410 lm	96 lm/W	OPAL	940	Biały	ON/OFF	Brak	TH5	Brak	L
AQ001.1111.940.D020 Skopiuj kod Otwórz w nowym oknie	25 W	2410 lm	96 lm/W	OPAL	940	Biały	DALI	Brak	TH5	Brak	L
AQ001.1122.830.A020 Skopiuj kod Otwórz w nowym oknie	25 W	3065 lm	123 lm/W	MPRM	830	Biały	ON/OFF	Brak	TH5	Brak	L
AQ001.1122.830.D020 Skopiuj kod Otwórz w nowym oknie	25 W	3065 lm	123 lm/W	MPRM	830	Biały	DALI	Brak	TH5	Brak	L
AQ001.1122.840.A020 Skopiuj kod Otwórz w nowym oknie	25 W	3215 lm	129 lm/W	MPRM	840	Biały	ON/OFF	Brak	TH5	Brak	L
AQ001.1122.840.D020 Skopiuj kod Otwórz w nowym oknie	25 W	3215 lm	129 lm/W	MPRM	840	Biały	DALI	Brak	TH5	Brak	L
AQ001.1122.930.A020 Skopiuj kod Otwórz w nowym oknie	25 W	2610 lm	104 lm/W	MPRM	930	Biały	ON/OFF	Brak	TH5	Brak	L
AQ001.1122.930.D020 Skopiuj kod Otwórz w nowym oknie	25 W	2610 lm	104 lm/W	MPRM	930	Biały	DALI	Brak	TH5	Brak	L
AQ001.1122.940.A020 Skopiuj kod Otwórz w nowym oknie	25 W	2710 lm	108 lm/W	MPRM	940	Biały	ON/OFF	Brak	TH5	Brak	L

Wyświetlanie elementów: 15 z 97

z 7

na stronę

Karta rodziny

Pobierz plik

Karta rodziny rozszerzona

Pobierz plik

Instrukcja montażu

351.5 KB

Pobierz plik

Deklaracja zgodności

Pobierz plik

Plik fotometryczny

7.56 KB

Pobierz plik

Pobierz wszystkie pliki

Elementy konstrukcyjne

SIGMA II G/K LED końcówka

Elementy łączące

Sigma II/Sigma II GK/Velo/VIP/VIP GK Łącznik liniowy uniwersalny Komplet
