Sigma II LED DI-IN

Nowy system opraw LED przeznaczony do łączenia w linie. Sigma LED została zaprojektowana i wykonana z myślą o wykorzystaniu kilku rodzajów kloszy oraz prostym montażu do sufitów oraz zwieszaniu. System wykorzystuje nowoczesne rozwiązanie rastrów LED stworzone przez PXF Lighting, łączące zalety diod LED oraz tradycyjnych rozwiązań rastrowych w znacznym stopniu redukujące efekt olśnienia. Jest eleganckim i efektywnym rozwiązaniem sprawdzającym się w oświetlaniu biur, sali konferencyjnych, recepcji oraz innych powierzchni pracy.

Oprawy systemowe

Sigma II LED DI-IN

Nowy system opraw LED przeznaczony do łączenia w linie. Sigma LED została zaprojektowana i wykonana z myślą o wykorzystaniu kilku rodzajów kloszy oraz prostym montażu do sufitów oraz zwieszaniu. System wykorzystuje nowoczesne rozwiązanie rastrów LED stworzone przez PXF Lighting, łączące zalety diod LED oraz tradycyjnych rozwiązań rastrowych w znacznym stopniu redukujące efekt olśnienia. Jest eleganckim i efektywnym rozwiązaniem sprawdzającym się w oświetlaniu biur, sali konferencyjnych, recepcji oraz innych powierzchni pracy.

Przejdź do listy wariantów (3699)

LED

IK03

IK04

tak

tak

Informacje podstawowe:

Wykonanie:

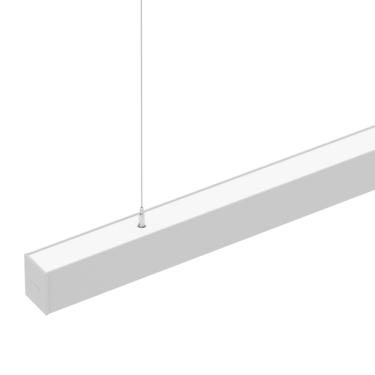

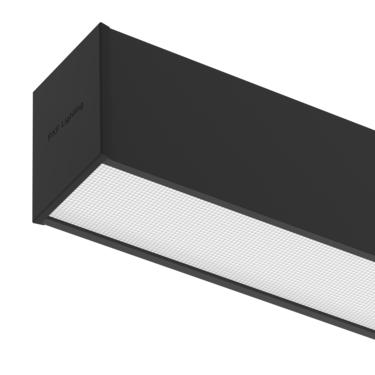

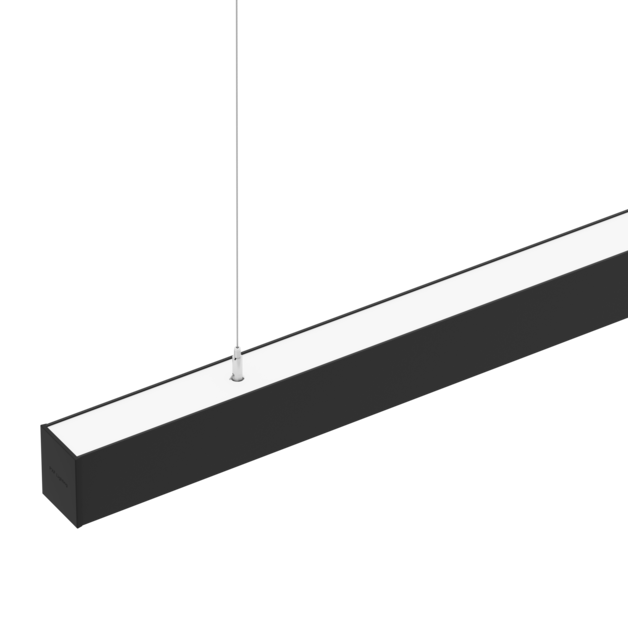

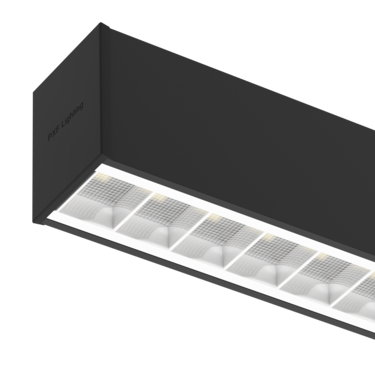

Profil aluminiowy malowany elektrostatycznie (w standardzie kolor szary), raster paraboliczny z płytą mikropryzmatyczną (PAR), klosz mikropryzmatyczny (MPRM) z PMMA lub klosz OPAL z poliwęglanu. Wersja DI: łącznik NT w komplecie. Wersja DI-IN: klosz górny OPAL.

Akcesoria:

Końcówka PC gładka, końcówka PC z logo PXF Lighting, łącznik liniowy niewidoczny, zawieszenia (zwykłe, elektryczne). Tylko dla wersji DI: łącznik NT (w komplecie z oprawą), maskownica (nieregulowalny rozstaw otworów montażowych). Elementy umożliwiające montaż linki zwieszakowej są dostępne w komplecie z oprawą.

Montaż:

Zwieszany

Zasilanie:

220 ... 240 V

Kategoryzacja:

Według typu oprawy:

Oprawy systemowe

Według zastosowania:

Pomieszczenia biurowe, Sale konferencyjne, Korytarze, klatki schodowe, Poczekalnie, recepcje, Powierzchnie sprzedaży/lokale usługowe, Sale wykładowe/aule, Sale lekcyjne, Pracownie komputerowe

Sposób montażu:

Zwieszane

Dane techniczne:

Moc oprawy:

21 - 89 W

Strumień świetlny oprawy [lm]:

1060 - 5650 lm

Długość [mm]:

1085 mm, 1165 mm, 1625 mm, 1705 mm, 2170 mm, 2250 mm

Zobacz pozostałe dane techniczne

Dane techniczne

Dane mechaniczne

Rodzaj montażu	Uniwersalny, Zwieszany
Materiał obudowy	Aluminium
Przystosowane do tworzenia linii świetlnych	tak

Dane optyczne

Raster / przesłona	MPOP, MPRM, OPAL, PAR, PARB, PARW
Materiał rastra	Aluminium
Odbłyśnik	biały, czarny, o wysokim połysku
UGR	13, 14, 15, 17, 19, 20

Dane elektryczne

Źródło światła	LED
Moc oprawy	21 - 89 W
Liczba źródeł światła	1
Rodzaj osprzętu	Zasilacz
Do oświetlenia awaryjnego	tak
Napięcie znamionowe [V]	220 ... 240 V
Zawiera źródło światła	tak
Zasilacz - typ	DALI, ON/OFF
Moduł awaryjny	opcjonalnie
Czujnik ruchu	opcjonalnie

Dane informacyjne

Waga netto	2.65 - 6.05 kg
Kolor	Biały, Czarny, Szary
Możliwość ściemniania	opcjonalnie
Tolerancja mocy i strumienia świetlnego	+/-10%

Dane świetlne

Strumień świetlny oprawy [lm]	1060 - 5650 lm
Strumień świetlny oprawy DI [lm]	1060 - 6640 lm
Strumień świetlny oprawy IN [lm]	680 - 3840 lm
Skuteczność świetlna oprawy [lm/W]	50 - 158 lm/W
Sprawność oprawy [%]	68 - 82
Barwa światła	Biała
Wskaźnik oddawania barw	80, 90
Podział światła	Szerokostrumieniowy, Średniostrumieniowy
Rozsył światła	DI, DI/IN
MacAdam	SDCM 3
L80/B10 przy 25°C żywotność znamionowa [h]	100.000 h
L90/B10 przy 25°C żywotność znamionowa [h]	64.000 h
LLMF - poziom strumienia początkowego po czasie 60 000h	85 %, 92 %
Temp. barwowa	2700-6500 K, 3000 K, 4000 K
Temperatura barwowa i CRI	830, 840, 8TW, 930, 940

Certyfikaty

Stopień ochrony (IP)	IP20, IP30
Odporność udarowa	IK03, IK04
Klasa ochronności	I
CE	tak
HACCP+	tak

Warianty produktu

✕

Szukaj

Filtry

Jak działa system indeksowania produktów?

AA

002

.

22

11

.

830

.

D

0

0

0

Rodzina

AA ALTO LED

AB ALTO WALL

Typ

001 np. 545 mm

002 np. 1085 mm

Kolor

11 BIAŁY RAL 9016

12 BIAŁY RAL 9010

22 SZARY RAL 9006

33 CZARNY RAL 9005

44 ANTRACYT RALBG 452

45 ANTRACYT RAL 7016

99 INNY PERSONALIZACJA

Układ optyczny

00 PUSTY

11 OPAL /KLOSZ OPALIZOWANY/

22 MPRM /KLOSZ MIKROPRYZMATYCZNY/

23 DMPRM /KLOSZ DIAMOND/

24 MPOP /KLOSZ MPRM+FLEX/

33 PAR /RASTER PARABOLICZNY/

34 PAR SH /RASTER PARABOLICZNY Z SZYBĄ HART./

44 mPARM /METALIZOWANY/

45 mPARW /BIAŁY/

46 mPARB /CZARNY/

66 RF /ODBŁYŚNIK/

67 RM /ODBŁYŚNIK MATOWY/

68 RW /ODBŁYŚNIK BIAŁY/

77 LNS /SOCZEWKA/

88 SH MAT

89 SH

CRI / Temp. barwowa

827 CRI ≥ 80; CCT 2700K

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Zasilacz

A ON/OFF /Bez regulacji oświetlenia/

D DALI /Zasilacz z regulacją DALI/

H HO /Predefiniowalne ustawienia/

E HE /Predefiniowalne ustawienia/

F HO DALI /Zasilacz regulowany/

G HE DALI /Zasilacz regulowany/

K DSI

I CF /Corridor Function (Step Dimming)/

C CAS /CASAMBI sterowanie poprzez aplikację/

X DMX

S sDIMM

V 1-10V /Zasilacz z regulacją 1-10V/

Moduł awaryjny

0 BRAK

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Okablowanie

0 BRAK

1 TH3 /PRZELOTOWE 3-Ż/

2 TH5 /PRZELOTOWE 5-Ż/

3 TH7 /PRZELOTOWE 7-Ż/

4 WI /WIELAND/

5 WI TH /PRZE. WIELAND/

Czujnik ruchu

0 BEZ CZUJNIKA RUCHU

1 MW /MIKROFALE/

2 PIR /PODCZERWIEŃ/

Indeks	Moc oprawy	Strumień świetlny oprawy	Strumień świetlny oprawy DI	Strumień świetlny oprawy IN	Skuteczność świetlna oprawy	Raster / przesłona [Układ optyczny]	Temperatura barwowa i CRI	Rozsył światła	Kolor	Zasilacz-typ	Moduł awaryjny	Okablowanie przelotowe	Czujnik ruchu	Typ rodziny
AR005.1111.830.A000 Skopiuj kod Otwórz w nowym oknie	39 W	2330 lm	2330 lm	1590 lm	101 lm/W	OPAL	830	DI/IN	Biały	ON/OFF	Brak	Brak	Brak	DI-IN 1085mm
AR005.1111.830.A001 Skopiuj kod Otwórz w nowym oknie	39 W	2330 lm	2330 lm	1590 lm	101 lm/W	OPAL	830	DI/IN	Biały	ON/OFF	Brak	Brak	MW	DI-IN 1085mm
AR005.1111.830.A020 Skopiuj kod Otwórz w nowym oknie	39 W	2330 lm	2330 lm	1590 lm	101 lm/W	OPAL	830	DI/IN	Biały	ON/OFF	Brak	TH5	Brak	DI-IN 1085mm
AR005.1111.830.A021 Skopiuj kod Otwórz w nowym oknie	39 W	2330 lm	2330 lm	1590 lm	101 lm/W	OPAL	830	DI/IN	Biały	ON/OFF	Brak	TH5	MW	DI-IN 1085mm
AR005.1111.830.D000 Skopiuj kod Otwórz w nowym oknie	39 W	2330 lm	2330 lm	1590 lm	101 lm/W	OPAL	830	DI/IN	Biały	DALI	Brak	Brak	Brak	DI-IN 1085mm
AR005.1111.830.D020 Skopiuj kod Otwórz w nowym oknie	39 W	2330 lm	2330 lm	1590 lm	101 lm/W	OPAL	830	DI/IN	Biały	DALI	Brak	TH5	Brak	DI-IN 1085mm
AR005.1111.840.A000 Skopiuj kod Otwórz w nowym oknie	39 W	2380 lm	2380 lm	1620 lm	103 lm/W	OPAL	840	DI/IN	Biały	ON/OFF	Brak	Brak	Brak	DI-IN 1085mm
AR005.1111.840.A001 Skopiuj kod Otwórz w nowym oknie	39 W	2380 lm	2380 lm	1620 lm	103 lm/W	OPAL	840	DI/IN	Biały	ON/OFF	Brak	Brak	MW	DI-IN 1085mm
AR005.1111.840.A020 Skopiuj kod Otwórz w nowym oknie	39 W	2380 lm	2380 lm	1620 lm	103 lm/W	OPAL	840	DI/IN	Biały	ON/OFF	Brak	TH5	Brak	DI-IN 1085mm
AR005.1111.840.A021 Skopiuj kod Otwórz w nowym oknie	39 W	2380 lm	2380 lm	1620 lm	103 lm/W	OPAL	840	DI/IN	Biały	ON/OFF	Brak	TH5	MW	DI-IN 1085mm
AR005.1111.840.D000 Skopiuj kod Otwórz w nowym oknie	39 W	2380 lm	2380 lm	1620 lm	103 lm/W	OPAL	840	DI/IN	Biały	DALI	Brak	Brak	Brak	DI-IN 1085mm
AR005.1111.840.D020 Skopiuj kod Otwórz w nowym oknie	39 W	2380 lm	2380 lm	1620 lm	103 lm/W	OPAL	840	DI/IN	Biały	DALI	Brak	TH5	Brak	DI-IN 1085mm
AR005.1111.8TW.D000 Skopiuj kod Otwórz w nowym oknie	45 W	3050 lm	3050 lm	1620 lm	104 lm/W	OPAL	8TW	DI/IN	Biały	DALI	Brak	Brak	Brak	DI-IN 1085mm
AR005.1111.8TW.D020 Skopiuj kod Otwórz w nowym oknie	45 W	3050 lm	3050 lm	1620 lm	104 lm/W	OPAL	8TW	DI/IN	Biały	DALI	Brak	TH5	Brak	DI-IN 1085mm
AR005.1111.930.A000 Skopiuj kod Otwórz w nowym oknie	39 W	1990 lm	1990 lm	1360 lm	86 lm/W	OPAL	930	DI/IN	Biały	ON/OFF	Brak	Brak	Brak	DI-IN 1085mm
