Downlight

Vigo DL ADJ LED

Oprawa wpuszczana w sufit z możliwością regulacji kąta wychylenia źródeł światła w zakresie +/- 25°.

W połączeniu z innymi oprawami serii VIGO LED oferuje kompleksowe rozwiązanie dla nowoczesnego oświetlenia wnętrz.

Układy optyczne z poliwęglanu w postaci rastrów parabolicznych czarnych PRS-B i białych PRS-W realizujących rozsyły światła: 65°, 80°. Dostępne dwie odmiany oprawy: 160, 280.

Downlight

Vigo DL ADJ LED

Oprawa wpuszczana w sufit z możliwością regulacji kąta wychylenia źródeł światła w zakresie +/- 25°.

W połączeniu z innymi oprawami serii VIGO LED oferuje kompleksowe rozwiązanie dla nowoczesnego oświetlenia wnętrz.

Układy optyczne z poliwęglanu w postaci rastrów parabolicznych czarnych PRS-B i białych PRS-W realizujących rozsyły światła: 65°, 80°. Dostępne dwie odmiany oprawy: 160, 280.

Przejdź do listy wariantów (566)

LED

IP20

IK04

tak

tak

Informacje podstawowe:

Wykonanie:

Aluminium malowane elektrostatycznie (w standardzie kolor biały, szary, czarny), raster paraboliczny z tworzywa sztucznego: czarny PRS-B, biały PRS-W.

Montaż:

Do wpuszczenia w sufit podwieszany i G/K

Zasilanie:

220 ... 240 V

Kategoryzacja:

Według typu oprawy:

Downlight

Według zastosowania:

Pomieszczenia biurowe, Sale konferencyjne, Korytarze, klatki schodowe, Poczekalnie, recepcje, Powierzchnie sprzedaży/lokale usługowe, Sale wykładowe/aule, Sale lekcyjne, Pracownie komputerowe

Sposób montażu:

Do sufitów podwieszanych, Do sufitów GK

Dane techniczne:

Moc oprawy:

5.4 - 15.6 W

Strumień świetlny oprawy [lm]:

455 - 2195 lm

Długość [mm]:

191 mm, 311 mm

Raster / przesłona:

PRS-B, PRS-W

Temperatura barwowa i CRI:

830, 840, 930, 940

Kolor:

Biały, Czarny, Szary

Zobacz pozostałe dane techniczne

Opis rodziny produktów

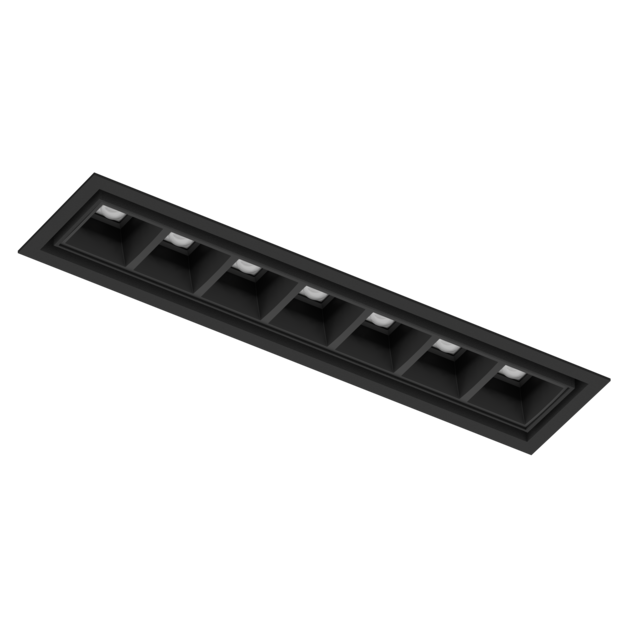

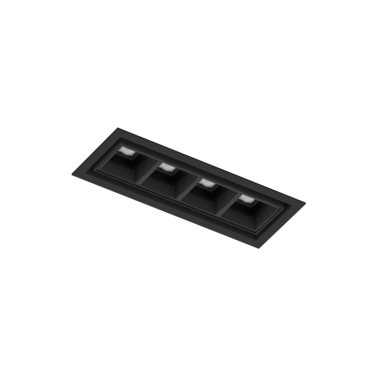

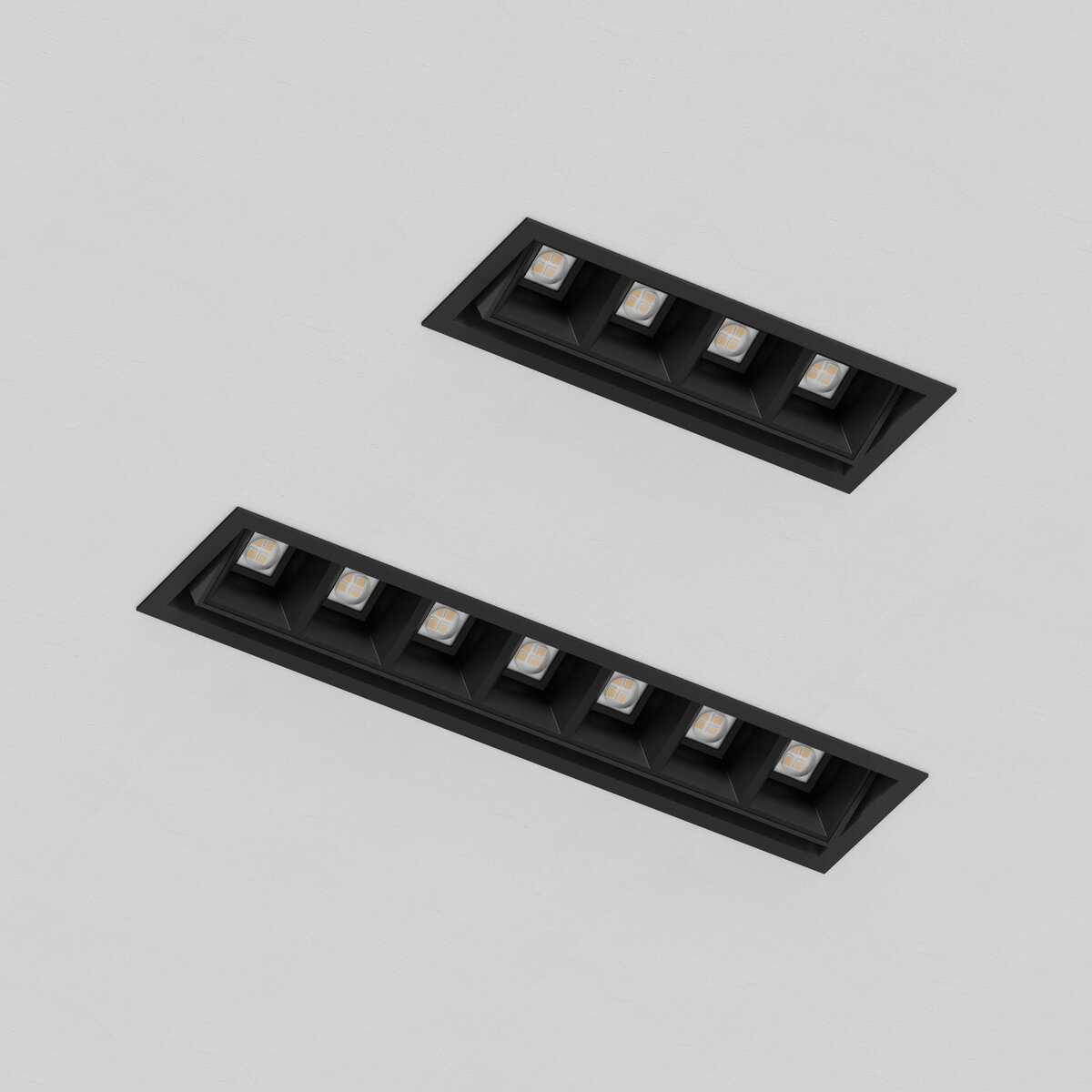

280; 160

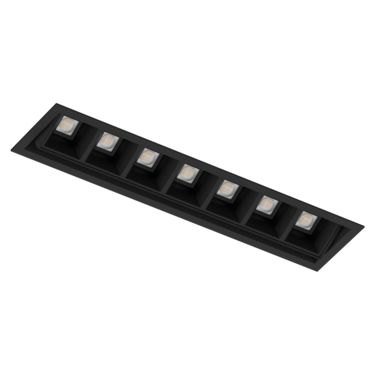

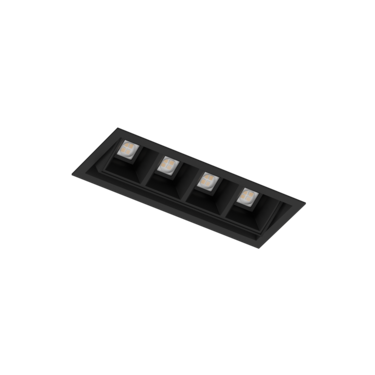

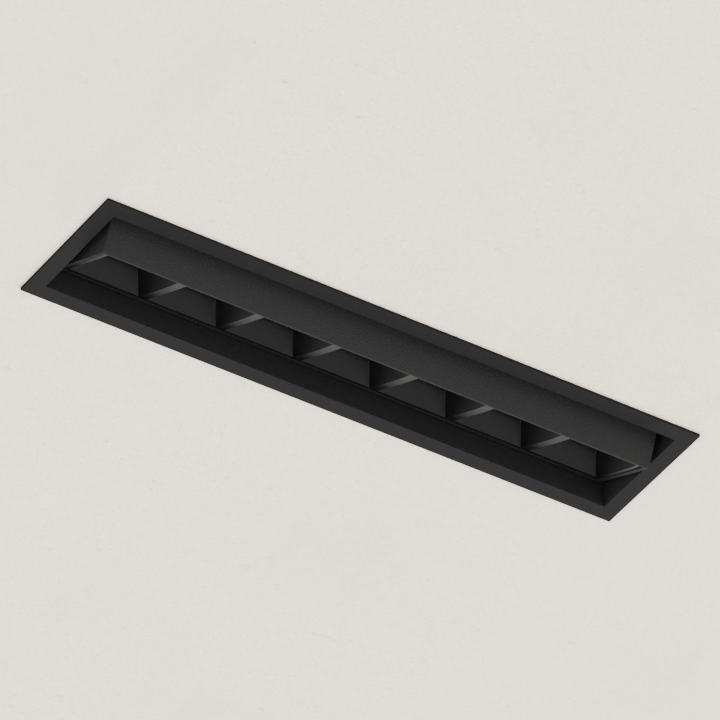

Wychylenie +/- 25°

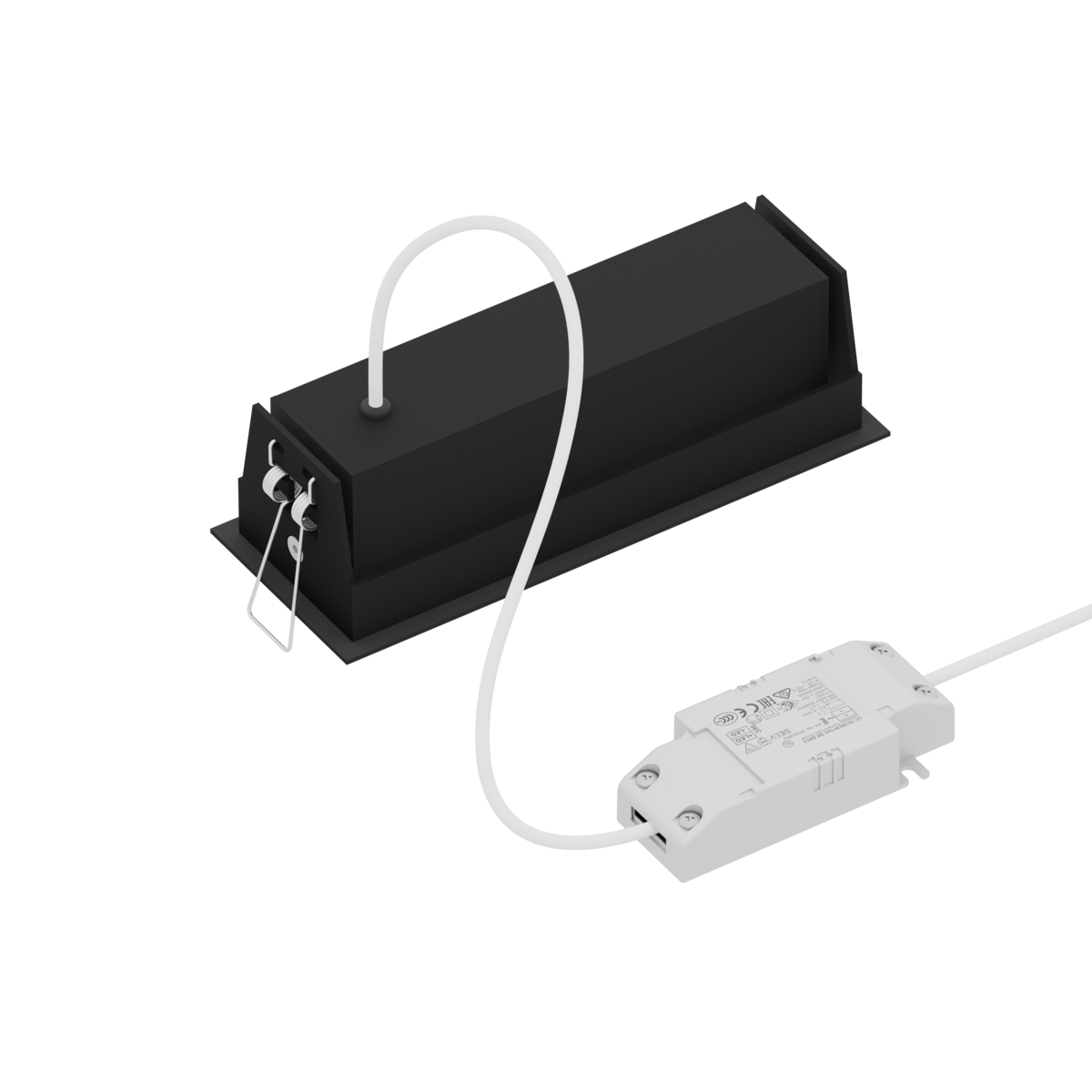

Wersja 160 - zasilacz w komplecie poza oprawą

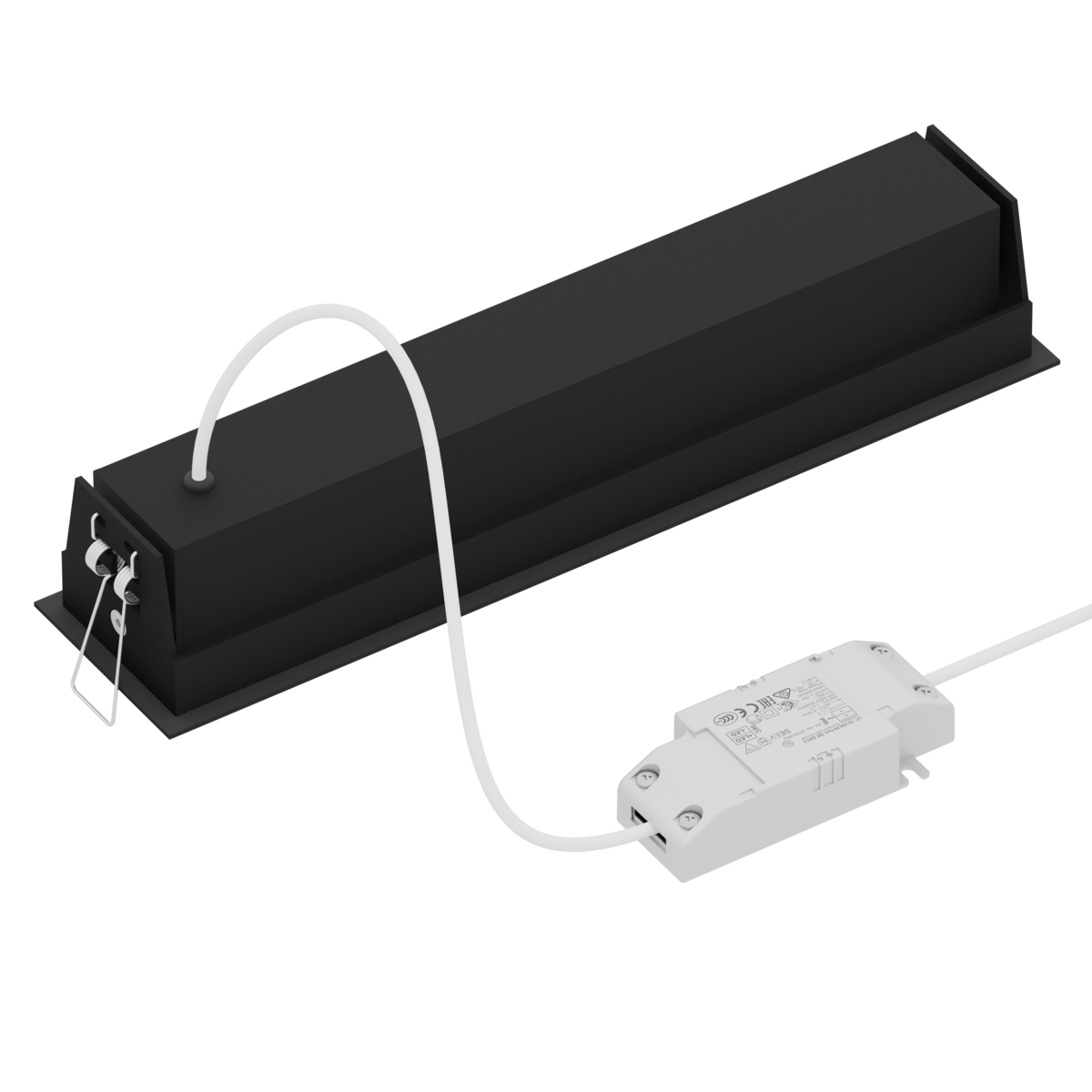

Wersja 280 - zasilacz w komplecie poza oprawą

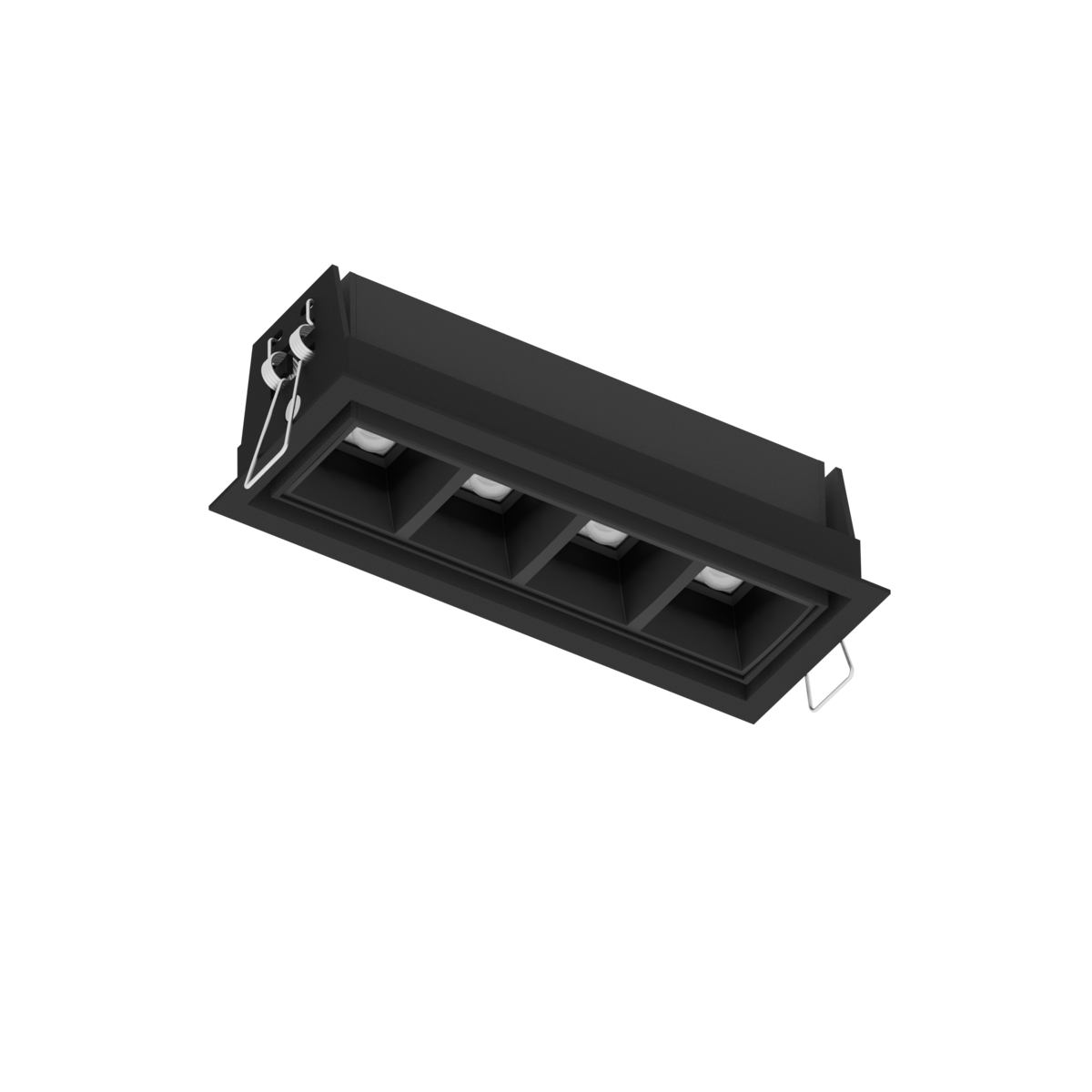

Widok oprawy w wersji 160 przed montażem

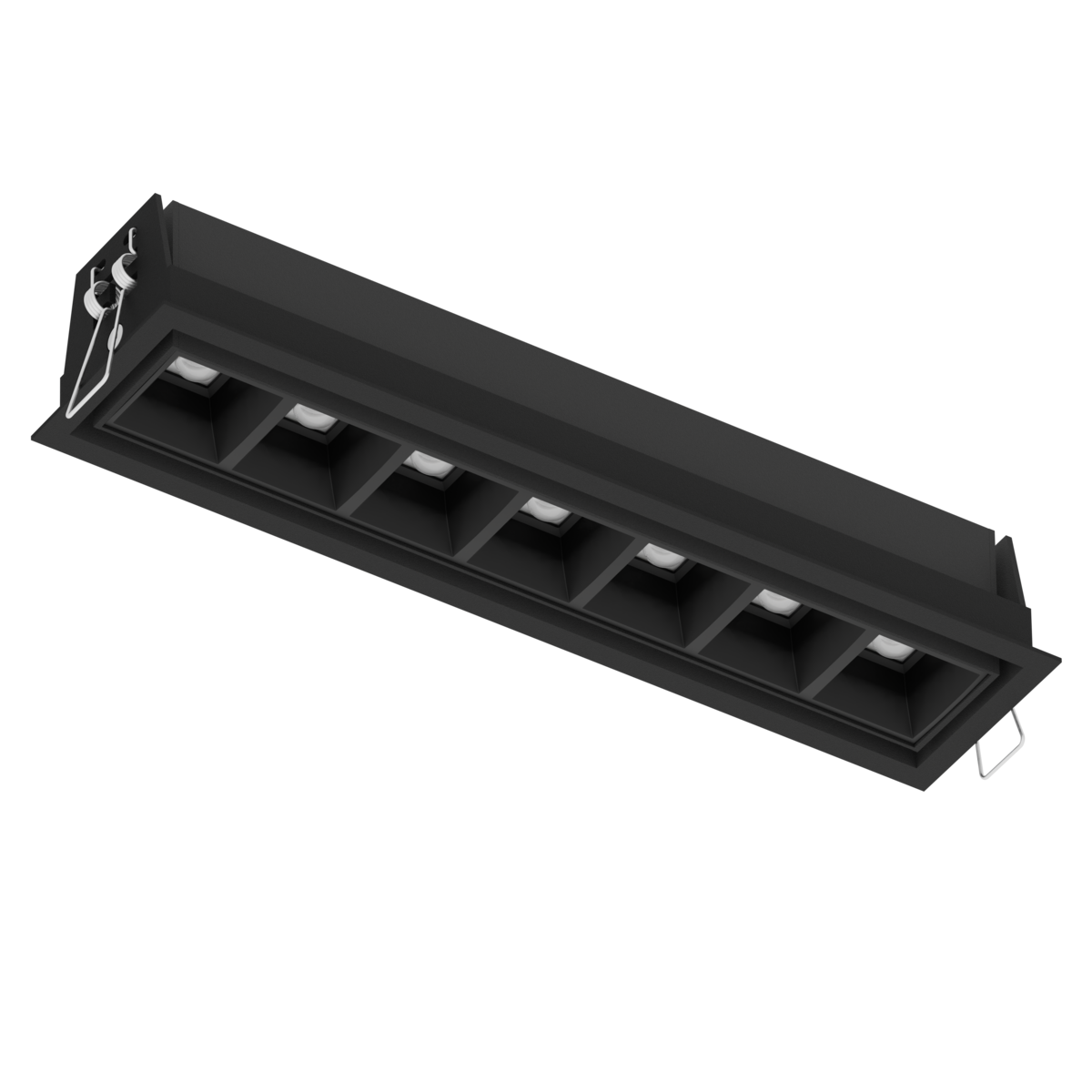

Widok oprawy w wersji 280 przed montażem

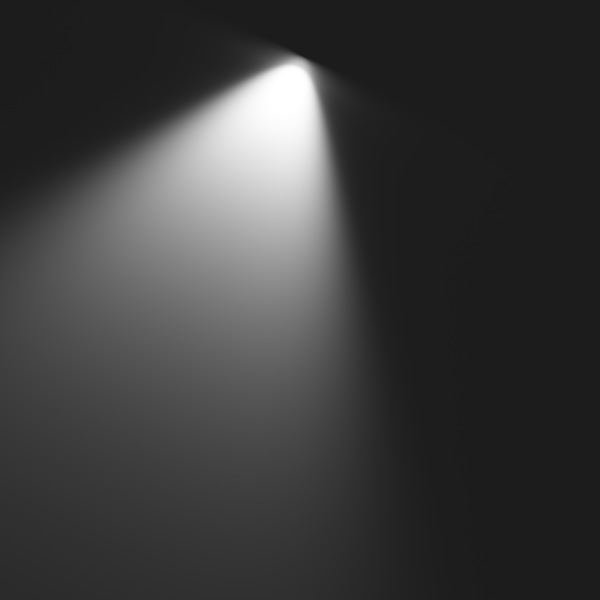

-25°

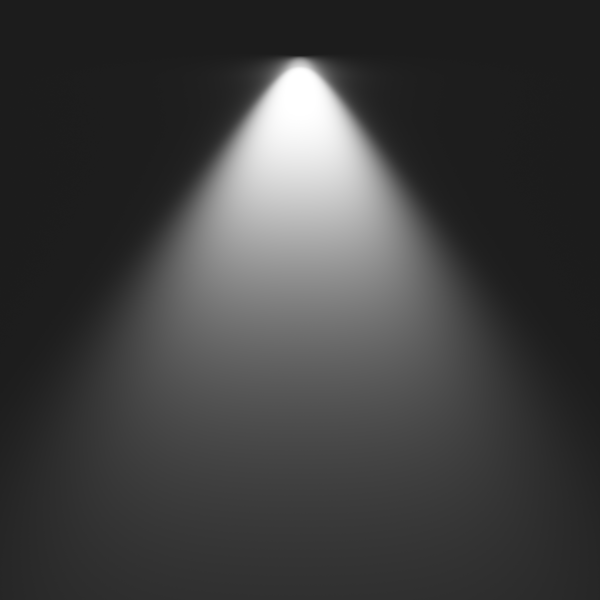

0°

+25°

Dane techniczne

Dane mechaniczne

Materiał obudowy

Aluminium

Dane optyczne

Raster / przesłona	PRS-B, PRS-W
Kolor klosza/pokrywy	Bezbarwny
Materiał klosza	Tworzywo sztuczne przezroczyste
Materiał rastra	Tworzywo sztuczne
UGR	16, 17, 18, 19, 20, 21, 22

Dane elektryczne

Źródło światła	LED
Moc oprawy	5.4 - 15.6 W
Wariant mocy	HP, LP, MP
Rodzaj osprzętu	Zasilacz
Napięcie znamionowe [V]	220 ... 240 V
Okablowanie przelotowe	Brak
Zasilacz - typ	DALI, ON/OFF

Dane informacyjne

Waga netto	0.41 - 1.2 kg
Kolor	Biały, Czarny, Szary
Tolerancja mocy i strumienia świetlnego	+/-10%

Dane świetlne

Strumień świetlny oprawy [lm]	455 - 2195 lm
Skuteczność świetlna oprawy [lm/W]	84 - 148 lm/W
Wskaźnik oddawania barw	80, 90
Rozsył światła	DI
MacAdam	SDCM 3
L80/B10 przy 25°C żywotność znamionowa [h]	100.000 h
L90/B10 przy 25°C żywotność znamionowa [h]	64.000 h
Temp. barwowa	3000 K, 4000 K
Temperatura barwowa i CRI	830, 840, 930, 940

Certyfikaty

Stopień ochrony (IP)	IP20
Odporność udarowa	IK04
Klasa ochronności	II
CE	tak
HACCP+	tak

Warianty produktu

✕

Szukaj

Filtry

Jak działa system indeksowania produktów?

AA

002

.

22

11

.

830

.

D

0

0

0

Rodzina

AA ALTO LED

AB ALTO WALL

Typ

001 np. 545 mm

002 np. 1085 mm

Kolor

11 BIAŁY RAL 9016

12 BIAŁY RAL 9010

22 SZARY RAL 9006

33 CZARNY RAL 9005

44 ANTRACYT RALBG 452

45 ANTRACYT RAL 7016

99 INNY PERSONALIZACJA

Układ optyczny

00 PUSTY

11 OPAL /KLOSZ OPALIZOWANY/

22 MPRM /KLOSZ MIKROPRYZMATYCZNY/

23 DMPRM /KLOSZ DIAMOND/

24 MPOP /KLOSZ MPRM+FLEX/

33 PAR /RASTER PARABOLICZNY/

34 PAR SH /RASTER PARABOLICZNY Z SZYBĄ HART./

44 mPARM /METALIZOWANY/

45 mPARW /BIAŁY/

46 mPARB /CZARNY/

51 PRS-M /RASTER PARABOLICZNY KWADRATOWY METALIZOWANY MAT/

52 PRS-W /RASTER PARABOLICZNY KWADRATOWY BIAŁY/

53 PRS-B /RASTER PARABOLICZNY KWADRATOWY CZARNY/

54 PRC-M /RASTER PARABOLICZNY OKRĄGŁY METALIZWANY/

55 PRC-W /RASTER PARABOLICZNY OKRĄGŁY BIAŁY/

56 PRC-B /RASTER PARABOLICZNY OKRĄGŁY CZARNY/

61 RMO /ODBŁYŚNIK MATOWY Z KLOSZEM OPAL/

62 RMM /ODBŁYŚNIK MATOWY Z KLOSZEM MIKROPRYZMATYCZNYM/

65 RG /ODBŁYŚNIK ZŁOTY/

66 RF /ODBŁYŚNIK/

67 RM /ODBŁYŚNIK MATOWY/

68 RW /ODBŁYŚNIK BIAŁY/

69 RB /ODBŁYŚNIK CZARNY/

77 LNS /SOCZEWKA/

88 SH MAT /SZYBA HARTOWANA MAT/

89 SH /SZYBA HARTOWANA PRZEZROCZYSTA/

CRI / Temp. barwowa

827 CRI ≥ 80; CCT 2700K

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Zasilacz

A ON/OFF /Bez regulacji oświetlenia/

D DALI /Zasilacz z regulacją DALI/

H HO /Predefiniowalne ustawienia/

E HE /Predefiniowalne ustawienia/

F HO DALI /Zasilacz regulowany/

G HE DALI /Zasilacz regulowany/

K DSI

I CF /Corridor Function (Step Dimming)/

C CAS /CASAMBI sterowanie poprzez aplikację/

X DMX

S sDIMM

V 1-10V /Zasilacz z regulacją 1-10V/

Moduł awaryjny

0 BRAK

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Okablowanie

0 BRAK

1 TH3 /PRZELOTOWE 3-Ż/

2 TH5 /PRZELOTOWE 5-Ż/

3 TH7 /PRZELOTOWE 7-Ż/

4 WI /WIELAND/

5 WI TH /PRZE. WIELAND/

6 LW /Przelotowe zewnętrzne/

Czujnik ruchu

0 BEZ CZUJNIKA RUCHU

1 MW /MIKROFALE/

2 PIR /PODCZERWIEŃ/

3 PIR DALI

4 PIR DALI SA

5 PIR CAS

Indeks	Moc oprawy	Strumień świetlny oprawy	Skuteczność świetlna oprawy	Raster / przesłona [Układ optyczny]	Optyka	Temperatura barwowa i CRI	Kolor	Zasilacz-typ	Wariant mocy	Typ rodziny
IC001.1152.830.A000 Skopiuj kod Otwórz w nowym oknie	5.4 W	700 lm	130 lm/W	PRS-W	65°	830	Biały	ON/OFF	LP	160 65°
IC001.1152.830.D000 Skopiuj kod Otwórz w nowym oknie	5.4 W	700 lm	130 lm/W	PRS-W	65°	830	Biały	DALI	LP	160 65°
IC001.1152.840.A000 Skopiuj kod Otwórz w nowym oknie	5.4 W	735 lm	136 lm/W	PRS-W	65°	840	Biały	ON/OFF	LP	160 65°
IC001.1152.840.D000 Skopiuj kod Otwórz w nowym oknie	5.4 W	735 lm	136 lm/W	PRS-W	65°	840	Biały	DALI	LP	160 65°
IC001.1152.930.A000 Skopiuj kod Otwórz w nowym oknie	5.4 W	510 lm	94 lm/W	PRS-W	65°	930	Biały	ON/OFF	LP	160 65°
IC001.1152.930.D000 Skopiuj kod Otwórz w nowym oknie	5.4 W	510 lm	94 lm/W	PRS-W	65°	930	Biały	DALI	LP	160 65°
IC001.1152.940.A000 Skopiuj kod Otwórz w nowym oknie	5.4 W	545 lm	101 lm/W	PRS-W	65°	940	Biały	ON/OFF	LP	160 65°
IC001.1152.940.D000 Skopiuj kod Otwórz w nowym oknie	5.4 W	545 lm	101 lm/W	PRS-W	65°	940	Biały	DALI	LP	160 65°
IC001.1153.830.A000 Skopiuj kod Otwórz w nowym oknie	5.4 W	650 lm	120 lm/W	PRS-B	65°	830	Biały	ON/OFF	LP	160 65°
IC001.1153.830.D000 Skopiuj kod Otwórz w nowym oknie	5.4 W	650 lm	120 lm/W	PRS-B	65°	830	Biały	DALI	LP	160 65°
IC001.1153.840.A000 Skopiuj kod Otwórz w nowym oknie	5.4 W	685 lm	127 lm/W	PRS-B	65°	840	Biały	ON/OFF	LP	160 65°
IC001.1153.840.D000 Skopiuj kod Otwórz w nowym oknie	5.4 W	685 lm	127 lm/W	PRS-B	65°	840	Biały	DALI	LP	160 65°
IC001.1153.930.A000 Skopiuj kod Otwórz w nowym oknie	5.4 W	480 lm	89 lm/W	PRS-B	65°	930	Biały	ON/OFF	LP	160 65°
IC001.1153.930.D000 Skopiuj kod Otwórz w nowym oknie	5.4 W	480 lm	89 lm/W	PRS-B	65°	930	Biały	DALI	LP	160 65°
IC001.1153.940.A000 Skopiuj kod Otwórz w nowym oknie	5.4 W	510 lm	94 lm/W	PRS-B	65°	940	Biały	ON/OFF	LP	160 65°
