Oprawy systemowe

Vigo LED

Nowoczesna oprawa systemowa przystosowana do montażu indywidualnego i łączenia w linie świetlne.

Oprawy systemowe

Vigo LED

Nowoczesna oprawa systemowa przystosowana do montażu indywidualnego i łączenia w linie świetlne.

Przejdź do listy wariantów (7776)

LED

IP20

IK04

tak

Informacje podstawowe:

Wykonanie:

Profil aluminiowy malowany elektrostatycznie (w standardzie kolor biały, szary, czarny), raster paraboliczny z tworzywa sztucznego: czarny PRS-B, biały PRS-W, metalizowany PRS-M, klosz mikropryzmatyczny (MPRM) z PMMA lub klosz OPAL.

Akcesoria:

Końcówka z aluminium, łącznik liniowy niewidoczny, zawieszenia (zwykłe, elektryczne).

Montaż:

Zwieszany, nastropowy

Zasilanie:

220 ... 240 V

Kategoryzacja:

Według typu oprawy:

Oprawy systemowe

Według zastosowania:

Pomieszczenia biurowe, Sale konferencyjne, Korytarze, klatki schodowe, Poczekalnie, recepcje, Powierzchnie sprzedaży/lokale usługowe, Sale wykładowe/aule, Sale lekcyjne, Pracownie komputerowe

Sposób montażu:

Nastropowe, Zwieszane

Dane techniczne:

Moc oprawy:

15 - 55 W

Strumień świetlny oprawy [lm]:

1345 - 9420 lm

Długość [mm]:

560 mm, 840 mm, 1120 mm, 1400 mm, 1680 mm, 1960 mm, 2240 mm

Raster / przesłona:

MPOP, MPRM, OPAL, PRS-B, PRS-M, PRS-W

Temperatura barwowa i CRI:

830, 840, 930, 940

Kolor:

Biały, Czarny, Szary

Zobacz pozostałe dane techniczne

Opis rodziny produktów

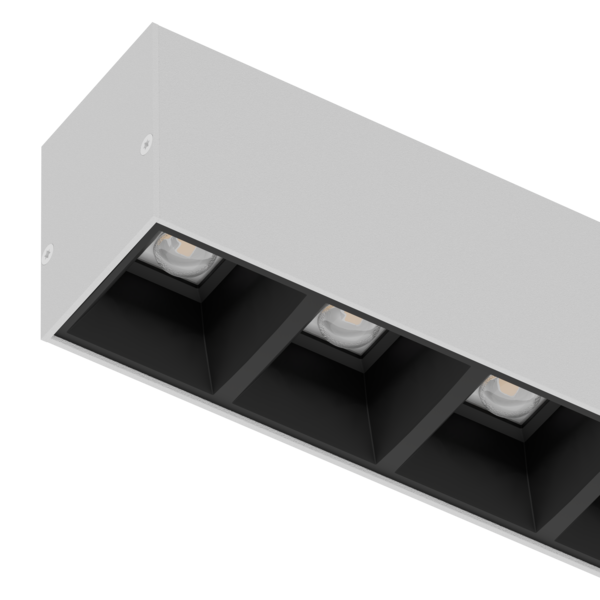

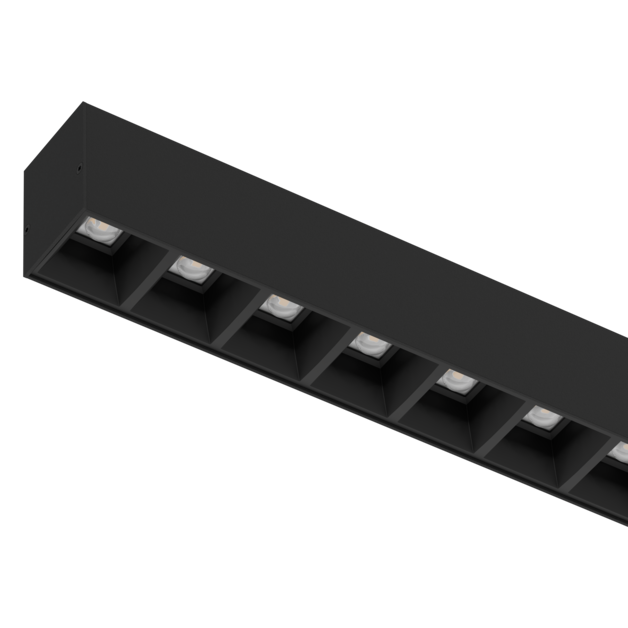

PRS-B

PRS-W

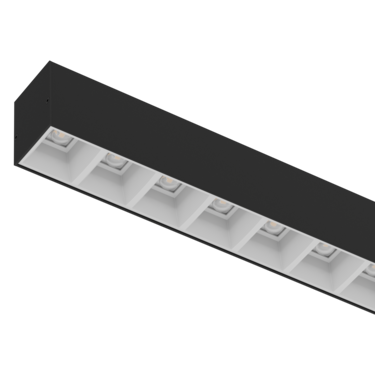

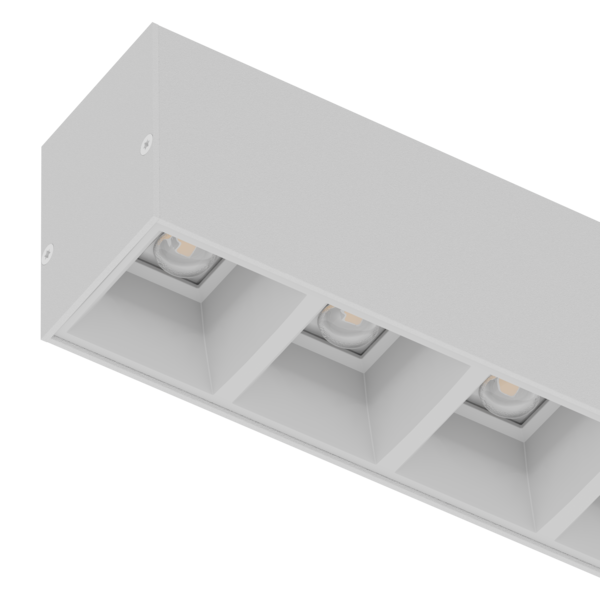

PRS-M

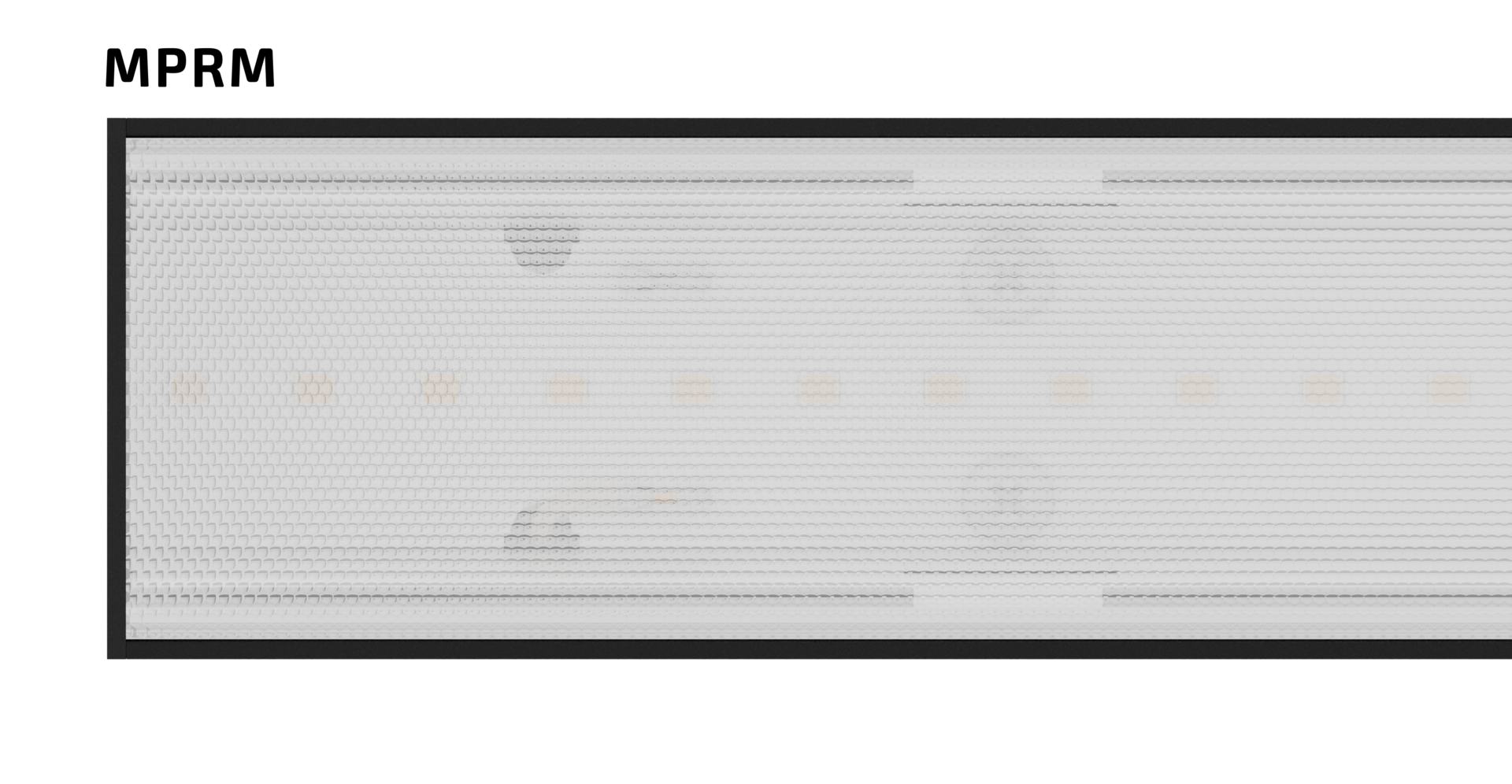

MPRM

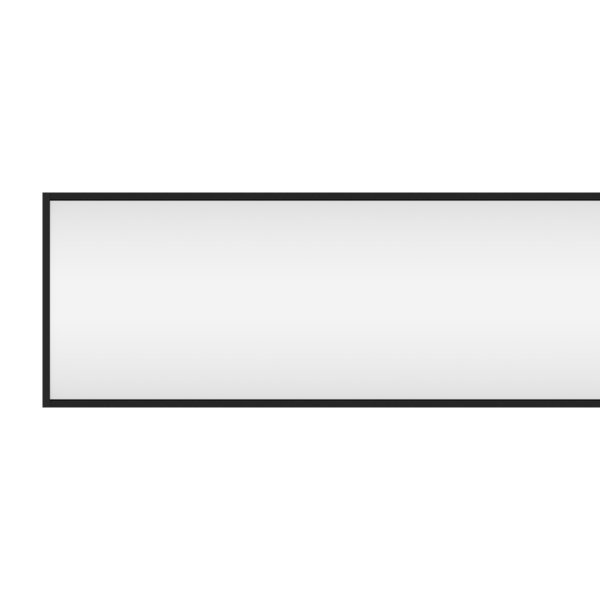

OPAL

MPOP

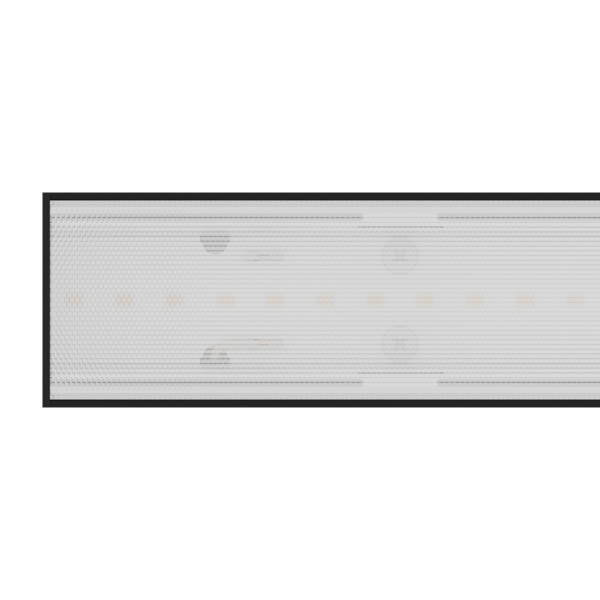

MPRM

MPOP

Montaż natynkowy lub zwieszany

Widok całej oprawy (1120 mm) - zawieszenie zwykłe i elektryczne

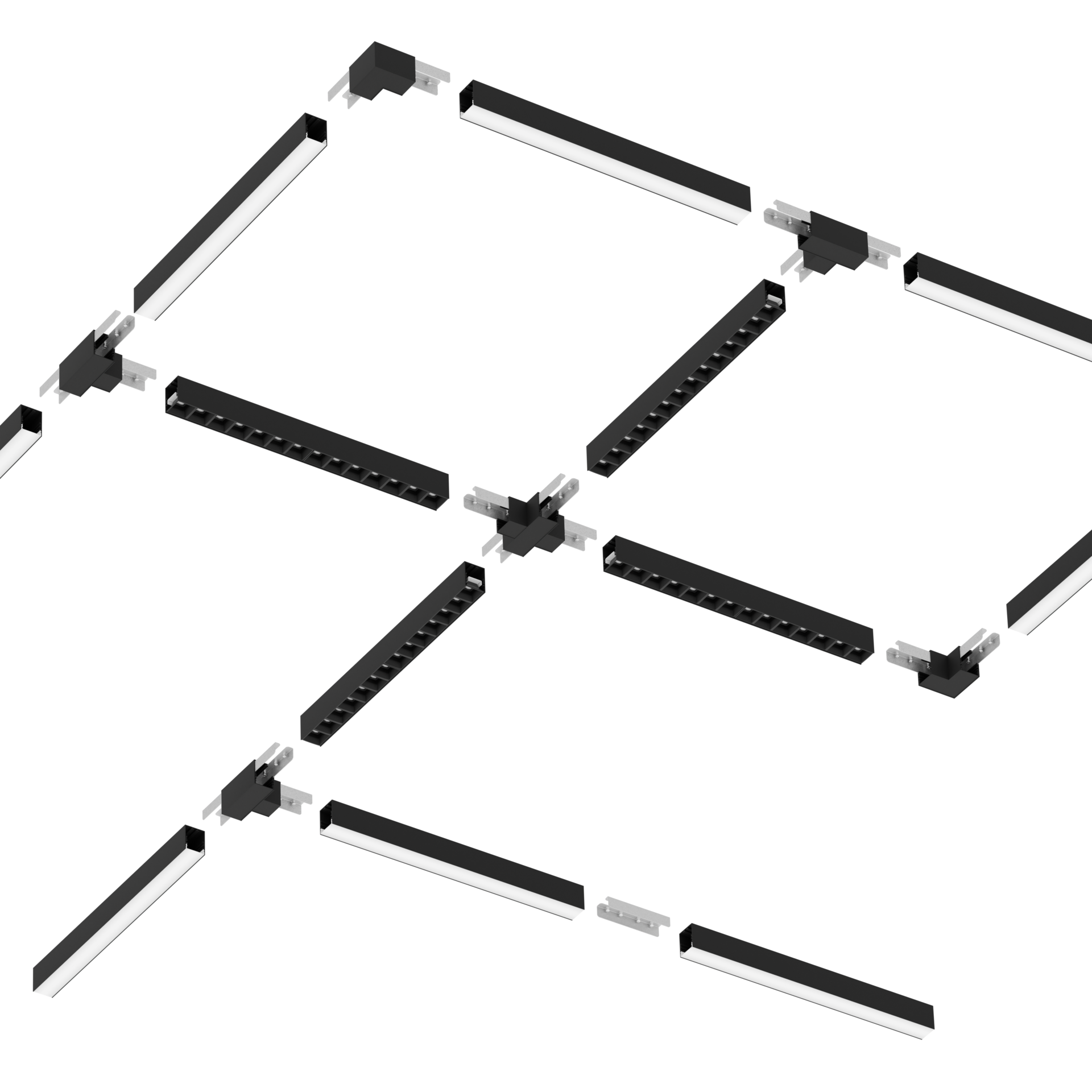

Przed: Układ świetlny - poszczegółne elementy systemu

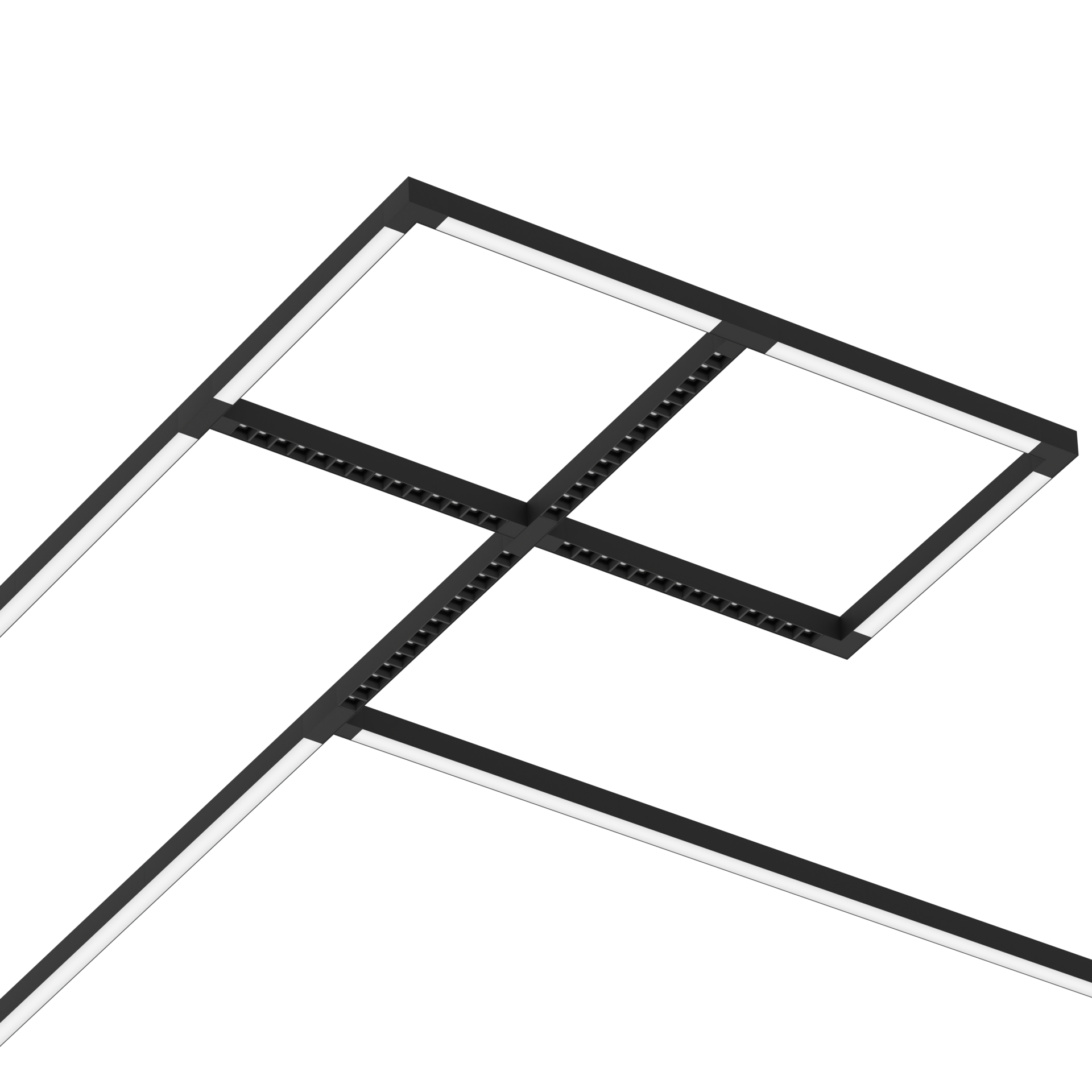

Po: Zmontowana linia świetlna

Standardowe długości opraw.
Na zamówienie można wydłużać oprawy o moduł PRS LED 280 mm

Dane techniczne

Dane mechaniczne

Materiał obudowy	Aluminium
Przystosowane do tworzenia linii świetlnych	tak

Dane optyczne

Raster / przesłona	MPOP, MPRM, OPAL, PRS-B, PRS-M, PRS-W
Materiał rastra	Tworzywo sztuczne
UGR	16, 19, 20, 22, 23, 24

Dane elektryczne

Źródło światła	LED
Moc oprawy	15 - 55 W
Rodzaj osprzętu	Zasilacz
Napięcie znamionowe [V]	220 ... 240 V
Zasilacz - typ	DALI, ON/OFF
Moduł awaryjny	opcjonalnie
Czujnik ruchu	opcjonalnie

Dane informacyjne

Waga netto	0.85 - 3.8 kg
Kolor	Biały, Czarny, Szary
Tolerancja mocy i strumienia świetlnego	+/-10%

Dane świetlne

Strumień świetlny oprawy [lm]	1345 - 9420 lm
Skuteczność świetlna oprawy [lm/W]	90 - 172 lm/W
Wskaźnik oddawania barw	80, 90
Rozsył światła	DI
Kąt rozsyłu [°]	65°, 80°
MacAdam	SDCM 3
L80/B10 przy 25°C żywotność znamionowa [h]	100.000 h
L90/B10 przy 25°C żywotność znamionowa [h]	64.000 h
Temp. barwowa	3000 K, 4000 K
Temperatura barwowa i CRI	830, 840, 930, 940

Certyfikaty

Stopień ochrony (IP)	IP20
Odporność udarowa	IK04
Klasa ochronności	I
Ochrona źródła światła	tak
CE	tak

Warianty produktu

✕

Szukaj

Filtry

Jak działa system indeksowania produktów?

AA

002

.

22

11

.

830

.

D

0

0

0

Rodzina

AA ALTO LED

AB ALTO WALL

Typ

001 np. 545 mm

002 np. 1085 mm

Kolor

11 BIAŁY RAL 9016

12 BIAŁY RAL 9010

22 SZARY RAL 9006

33 CZARNY RAL 9005

44 ANTRACYT RALBG 452

45 ANTRACYT RAL 7016

99 INNY PERSONALIZACJA

Układ optyczny

00 PUSTY

11 OPAL /KLOSZ OPALIZOWANY/

22 MPRM /KLOSZ MIKROPRYZMATYCZNY/

23 DMPRM /KLOSZ DIAMOND/

24 MPOP /KLOSZ MPRM+FLEX/

33 PAR /RASTER PARABOLICZNY/

34 PAR SH /RASTER PARABOLICZNY Z SZYBĄ HART./

44 mPARM /METALIZOWANY/

45 mPARW /BIAŁY/

46 mPARB /CZARNY/

66 RF /ODBŁYŚNIK/

67 RM /ODBŁYŚNIK MATOWY/

68 RW /ODBŁYŚNIK BIAŁY/

77 LNS /SOCZEWKA/

88 SH MAT /SZYBA HARTOWANA MAT/

89 SH /SZYBA HARTOWANA PRZEZROCZYSTA/

CRI / Temp. barwowa

827 CRI ≥ 80; CCT 2700K

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Zasilacz

A ON/OFF /Bez regulacji oświetlenia/

D DALI /Zasilacz z regulacją DALI/

H HO /Predefiniowalne ustawienia/

E HE /Predefiniowalne ustawienia/

F HO DALI /Zasilacz regulowany/

G HE DALI /Zasilacz regulowany/

K DSI

I CF /Corridor Function (Step Dimming)/

C CAS /CASAMBI sterowanie poprzez aplikację/

X DMX

S sDIMM

V 1-10V /Zasilacz z regulacją 1-10V/

Moduł awaryjny

0 BRAK

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Okablowanie

0 BRAK

1 TH3 /PRZELOTOWE 3-Ż/

2 TH5 /PRZELOTOWE 5-Ż/

3 TH7 /PRZELOTOWE 7-Ż/

4 WI /WIELAND/

5 WI TH /PRZE. WIELAND/

Czujnik ruchu

0 BEZ CZUJNIKA RUCHU

1 MW /MIKROFALE/

2 PIR /PODCZERWIEŃ/

Indeks	Moc oprawy	Strumień świetlny oprawy	Skuteczność świetlna oprawy	Raster / przesłona [Układ optyczny]	Temperatura barwowa i CRI	Kolor	Zasilacz-typ	Moduł awaryjny	Okablowanie przelotowe	Czujnik ruchu	Typ rodziny
HZ004.1111.830.A000 Skopiuj kod Otwórz w nowym oknie	15 W	1770 lm	118 lm/W	OPAL	830	Biały	ON/OFF	Brak	Brak	Brak	560
HZ004.1111.830.A001 Skopiuj kod Otwórz w nowym oknie	15 W	1770 lm	118 lm/W	OPAL	830	Biały	ON/OFF	Brak	Brak	MW	560
HZ004.1111.830.A020 Skopiuj kod Otwórz w nowym oknie	15 W	1770 lm	118 lm/W	OPAL	830	Biały	ON/OFF	Brak	TH5	Brak	560
HZ004.1111.830.A021 Skopiuj kod Otwórz w nowym oknie	15 W	1770 lm	118 lm/W	OPAL	830	Biały	ON/OFF	Brak	TH5	MW	560
HZ004.1111.830.D000 Skopiuj kod Otwórz w nowym oknie	15 W	1770 lm	118 lm/W	OPAL	830	Biały	DALI	Brak	Brak	Brak	560
HZ004.1111.830.D020 Skopiuj kod Otwórz w nowym oknie	15 W	1770 lm	118 lm/W	OPAL	830	Biały	DALI	Brak	TH5	Brak	560
HZ004.1111.840.A000 Skopiuj kod Otwórz w nowym oknie	15 W	1850 lm	123 lm/W	OPAL	840	Biały	ON/OFF	Brak	Brak	Brak	560
HZ004.1111.840.A001 Skopiuj kod Otwórz w nowym oknie	15 W	1850 lm	123 lm/W	OPAL	840	Biały	ON/OFF	Brak	Brak	MW	560
HZ004.1111.840.A020 Skopiuj kod Otwórz w nowym oknie	15 W	1850 lm	123 lm/W	OPAL	840	Biały	ON/OFF	Brak	TH5	Brak	560
HZ004.1111.840.A021 Skopiuj kod Otwórz w nowym oknie	15 W	1850 lm	123 lm/W	OPAL	840	Biały	ON/OFF	Brak	TH5	MW	560
HZ004.1111.840.D000 Skopiuj kod Otwórz w nowym oknie	15 W	1850 lm	123 lm/W	OPAL	840	Biały	DALI	Brak	Brak	Brak	560
HZ004.1111.840.D020 Skopiuj kod Otwórz w nowym oknie	15 W	1850 lm	123 lm/W	OPAL	840	Biały	DALI	Brak	TH5	Brak	560
HZ004.1111.930.A000 Skopiuj kod Otwórz w nowym oknie	15 W	1505 lm	100 lm/W	OPAL	930	Biały	ON/OFF	Brak	Brak	Brak	560
HZ004.1111.930.A001 Skopiuj kod Otwórz w nowym oknie	15 W	1505 lm	100 lm/W	OPAL	930	Biały	ON/OFF	Brak	Brak	MW	560
HZ004.1111.930.A020 Skopiuj kod Otwórz w nowym oknie	15 W	1505 lm	100 lm/W	OPAL	930	Biały	ON/OFF	Brak	TH5	Brak	560

Wyświetlanie elementów: 15 z 7776

z 519

na stronę

Karta rodziny

Pobierz plik

Karta rodziny rozszerzona

Pobierz plik

Instrukcja montażu

434.02 KB

Pobierz plik

Deklaracja zgodności

Pobierz plik

Plik fotometryczny

451.46 KB

Pobierz plik

Pobierz wszystkie pliki

Elementy konstrukcyjne

Vigo LED Końcówka Biały T 2mm

Vigo LED Końcówka Czarny T 2mm

Vigo LED Końcówka Szary T 2mm

Vigo LED Końcówka ALU

VIGO LED Pusty moduł konstrukcyjny

Elementy elektryczne

Zawieszenie elektryczne

Elementy łączące

Vigo LED Łącznik liniowy Komplet

Vigo LED Łącznik X

Vigo LED Łącznik 90°

Vigo LED Łącznik T

Elementy montażowe

Zawieszenie zwykłe
