Oprawy awaryjne i ewakuacyjne

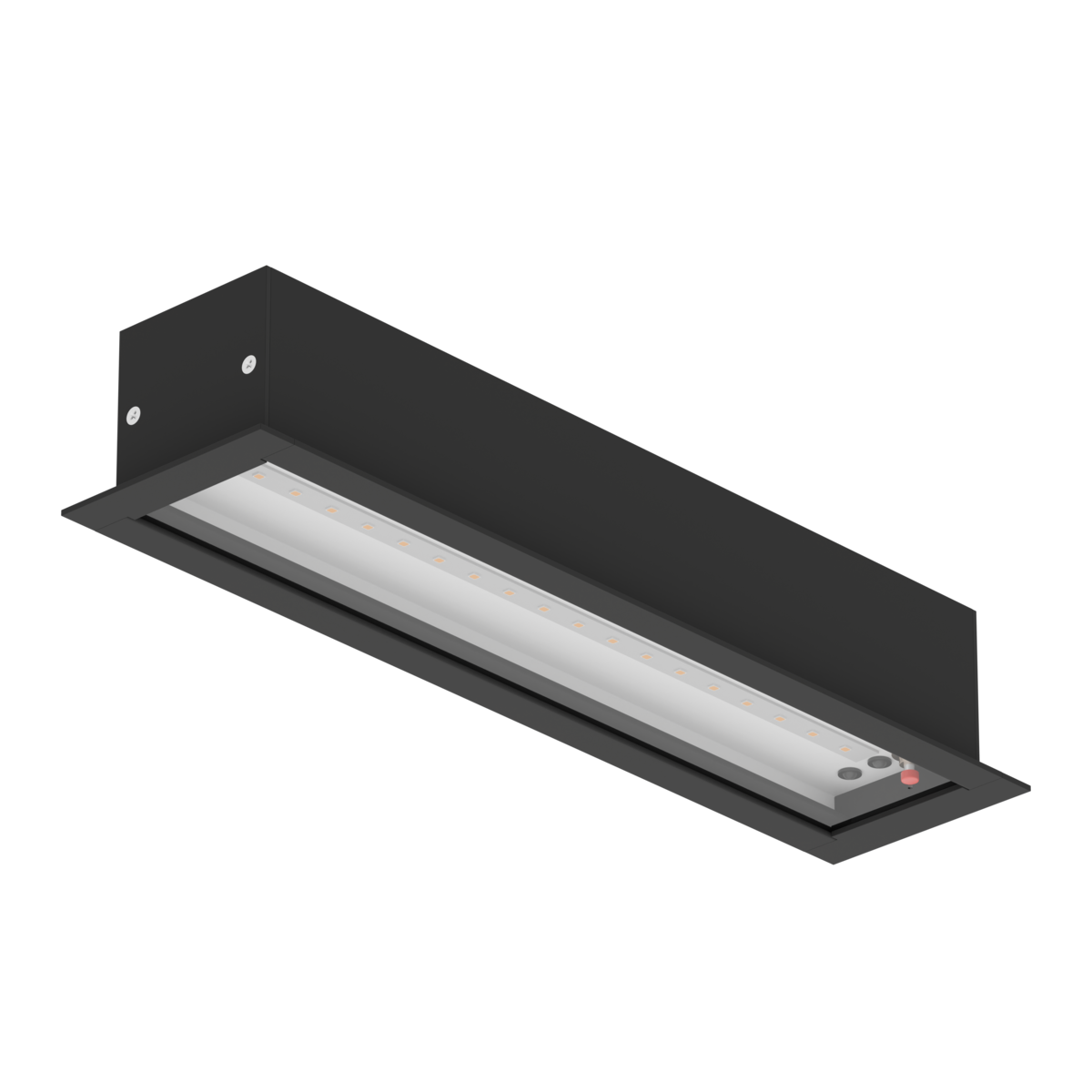

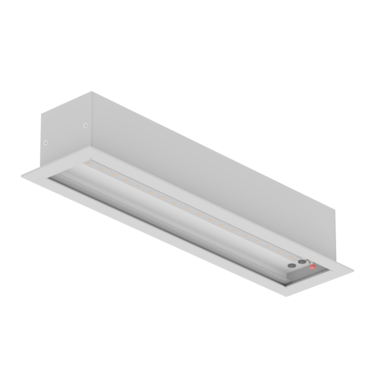

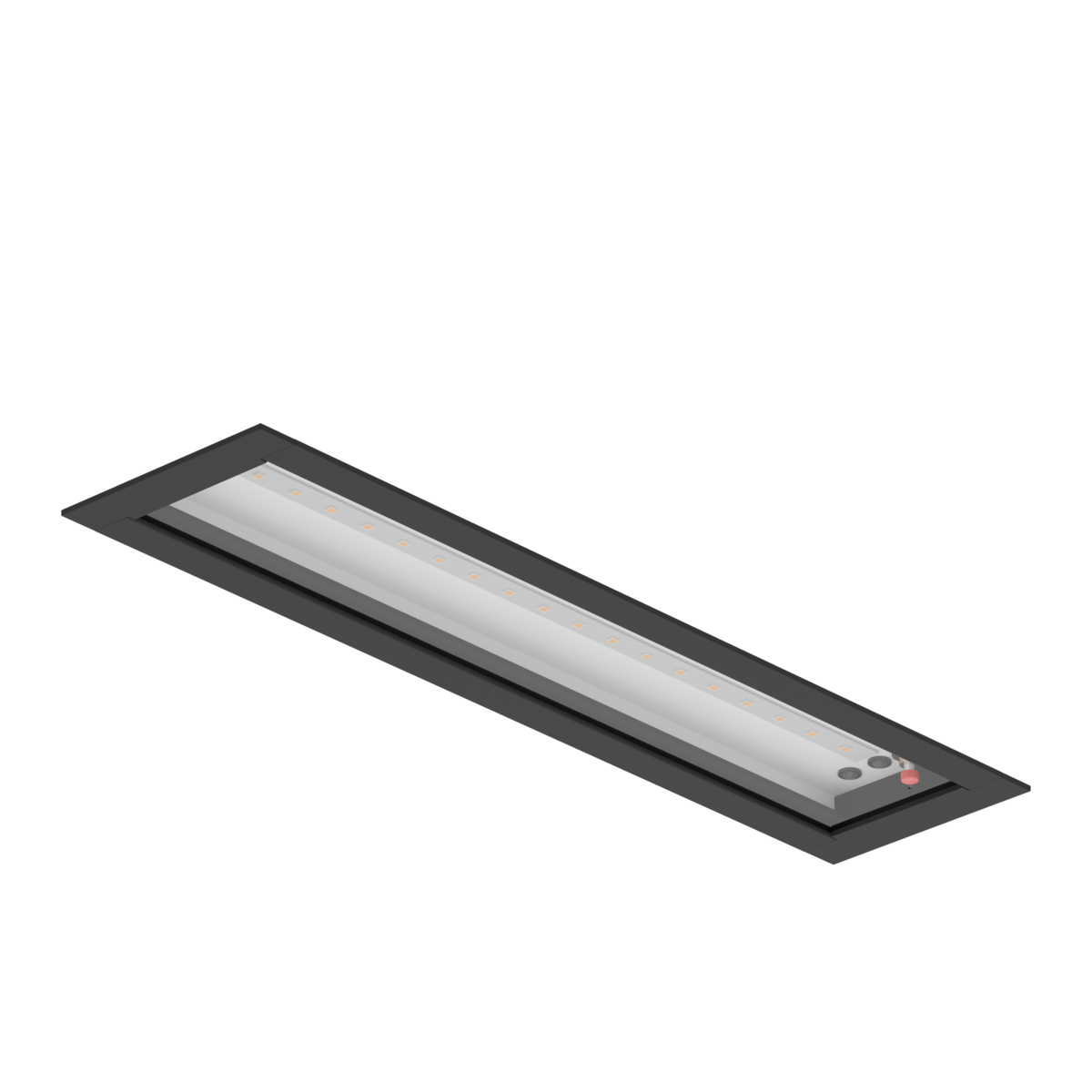

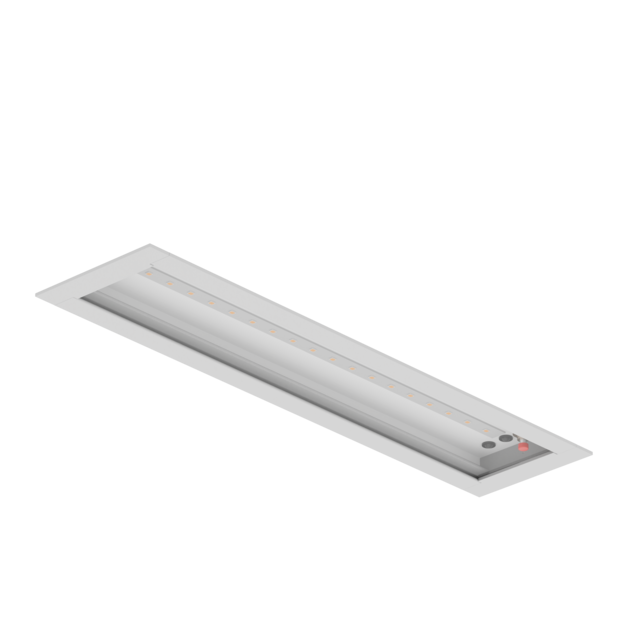

VIP Master GK

Oprawa awaryjna jedno i dwuzadaniowa, dostępna w wersji z autotestem, do baterii centralnej oraz do różnych systemów monitorowania oprawami. NM - wersja awaryjna M - wersja awaryjno - sieciowa NM AT - wersja jednozadaniowa z autotestem M AT - wersja dwuzadaniowa z autotestem MAINS - zasilanie 230V AC/DC

Oprawy awaryjne i ewakuacyjne

VIP Master GK

Oprawa awaryjna jedno i dwuzadaniowa, dostępna w wersji z autotestem, do baterii centralnej oraz do różnych systemów monitorowania oprawami. NM - wersja awaryjna M - wersja awaryjno - sieciowa NM AT - wersja jednozadaniowa z autotestem M AT - wersja dwuzadaniowa z autotestem MAINS - zasilanie 230V AC/DC

Przejdź do listy wariantów (5)

LED

ON/OFF

IP20

tak

tak

tak

tak

Informacje podstawowe:

Wykonanie:

Obudowa z aluminium malowanego elektrostatycznie w kolorze szarym, klosz z PMMA

Akcesoria:

Łącznik sufitowy/zwieszany, łącznik ścienny, piktogram prawo, lewo, dół, piktogram WYJŚCIE EWAKUACYJNE, piktogram EXIT

Montaż:

do sufitów podwieszanych G/K i 600x600

Zasilanie:

220 ... 240 V

Kategoryzacja:

Według typu oprawy:

Oprawy awaryjne i ewakuacyjne

Według zastosowania:

Pomieszczenia biurowe, Sale konferencyjne, Korytarze, klatki schodowe, Poczekalnie, recepcje, Gabinety Lekarskie, Pokoje personelu/socjalne, Szatnie, Powierzchnie sprzedaży/lokale usługowe, Pomieszczenia techniczne, Garaże, Sale wykładowe/aule, Sale lekcyjne, Pracownie komputerowe, Sale gimnastyczne, Pomieszczenie ochrony, Hale produkcyjne, hale magazynowe, Pomieszczenia socjalne, Toalety , Przestrzenie sportowe, Obiekty sportwe, hale, Baseny, Garaże i parkingi, Laboratoria, Sale zabiegowe, Sale operacyjne , Laboratoria , Sale chorych

Sposób montażu:

Do sufitów GK, Do sufitów podwieszanych

Dane techniczne:

Moc oprawy:

2 W

Moduł awaryjny:

opcjonalnie

Długość [mm]:

357 mm

Zobacz pozostałe dane techniczne

Opis rodziny produktów

Dane techniczne

Dane mechaniczne

Materiał obudowy

Aluminium

Dane elektryczne

Źródło światła	LED
Moc oprawy	2 W
Rodzaj osprzętu	Zasilacz
Napięcie znamionowe [V]	220 ... 240 V
Okablowanie przelotowe	Brak
Zasilacz - typ	ON/OFF
Moduł awaryjny	opcjonalnie

Dane informacyjne

Waga netto	1.1 kg
Kolor	Szary
Tolerancja mocy i strumienia świetlnego	+/-10%
Info	M 3H 2-Zad., M AT 3H 2-Zad., MAINS 3H, NM 3H 1-Zad., NM AT 3H 1-Zad.

Dane świetlne

Strumień świetlny oprawy [lm]	160 lm
Skuteczność świetlna oprawy [lm/W]	80 lm/W
Wskaźnik oddawania barw	80
Rozsył światła	DI
MacAdam	SDCM 3
Temp. barwowa	6500 K
Temperatura barwowa i CRI	865

Certyfikaty

Stopień ochrony (IP)	IP20
Klasa ochronności	I
PZH	tak
CE	tak
CNBOP	tak
HACCP+	tak

Warianty produktu

✕

Szukaj

Filtry

Jak działa system indeksowania produktów?

AA

002

.

22

11

.

830

.

D

0

0

0

Rodzina

AA ALTO LED

AB ALTO WALL

Typ

001 np. 545 mm

002 np. 1085 mm

Kolor

11 BIAŁY RAL 9016

12 BIAŁY RAL 9010

22 SZARY RAL 9006

33 CZARNY RAL 9005

44 ANTRACYT RALBG 452

45 ANTRACYT RAL 7016

99 INNY PERSONALIZACJA

Układ optyczny

00 PUSTY

11 OPAL /KLOSZ OPALIZOWANY/

22 MPRM /KLOSZ MIKROPRYZMATYCZNY/

23 DMPRM /KLOSZ DIAMOND/

24 MPOP /KLOSZ MPRM+FLEX/

33 PAR /RASTER PARABOLICZNY/

34 PAR SH /RASTER PARABOLICZNY Z SZYBĄ HART./

44 mPARM /METALIZOWANY/

45 mPARW /BIAŁY/

46 mPARB /CZARNY/

66 RF /ODBŁYŚNIK/

67 RM /ODBŁYŚNIK MATOWY/

68 RW /ODBŁYŚNIK BIAŁY/

77 LNS /SOCZEWKA/

88 SH MAT /SZYBA HARTOWANA MAT/

89 SH /SZYBA HARTOWANA PRZEZROCZYSTA/

CRI / Temp. barwowa

827 CRI ≥ 80; CCT 2700K

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Zasilacz

A ON/OFF /Bez regulacji oświetlenia/

D DALI /Zasilacz z regulacją DALI/

H HO /Predefiniowalne ustawienia/

E HE /Predefiniowalne ustawienia/

F HO DALI /Zasilacz regulowany/

G HE DALI /Zasilacz regulowany/

K DSI

I CF /Corridor Function (Step Dimming)/

C CAS /CASAMBI sterowanie poprzez aplikację/

X DMX

S sDIMM

V 1-10V /Zasilacz z regulacją 1-10V/

Moduł awaryjny

0 BRAK

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Okablowanie

0 BRAK

1 TH3 /PRZELOTOWE 3-Ż/

2 TH5 /PRZELOTOWE 5-Ż/

3 TH7 /PRZELOTOWE 7-Ż/

4 WI /WIELAND/

5 WI TH /PRZE. WIELAND/

Czujnik ruchu

0 BEZ CZUJNIKA RUCHU

1 MW /MIKROFALE/

2 PIR /PODCZERWIEŃ/

Parametry

Indeks	Moc oprawy	Strumień świetlny oprawy	Temperatura barwowa i CRI	Kolor	Moduł awaryjny	Info	Typ rodziny
HX010.2299.865.A200 Skopiuj kod Otwórz w nowym oknie	2 W	160 lm	865	Szary	EM3H ST	NM AT 3H 1-Zad.	GK NM 1-Zad
HX010.2299.865.A400 Skopiuj kod Otwórz w nowym oknie	2 W	160 lm	865	Szary	EM3H Basic	NM 3H 1-Zad.	GK NM 1-Zad
HX011.2299.865.A200 Skopiuj kod Otwórz w nowym oknie	2 W	160 lm	865	Szary	EM3H ST	M AT 3H 2-Zad.	GK M 2-Zad
HX011.2299.865.A400 Skopiuj kod Otwórz w nowym oknie	2 W	160 lm	865	Szary	EM3H Basic	M 3H 2-Zad.	GK M 2-Zad
HX012.2299.865.A000 Skopiuj kod Otwórz w nowym oknie	2 W	160 lm	865	Szary	Brak	MAINS 3H	GK MAINS
