Na potrzeby indywidualnego projektu oświetlenia otoczenia budynku klient zlecił nam modyfikację oprawy architektonicznej.
W ofercie PXF Lighting dostępna jest oprawa Greenlight Max LED w wersji T z pojedynczymi modułami optycznymi na każdym z ramion.
Produkt w postaci głowicy świecącej wykonany jest z profilu aluminiowego nasadzanego na dedykowany słup o identycznym przekroju z otworem rewizyjnym do przyłączenia zasilania. Całość charakterysuje się wysoką szczelością IP65 oraz wytrzymałością mechaniczną IK08 i stanowi estetyczne wyposażenie niezbędne w otoczeniu obiektów.
Dostosowanie oprawy do wymogów projektu oświetlenia sprowadziło się do kilku etapów.

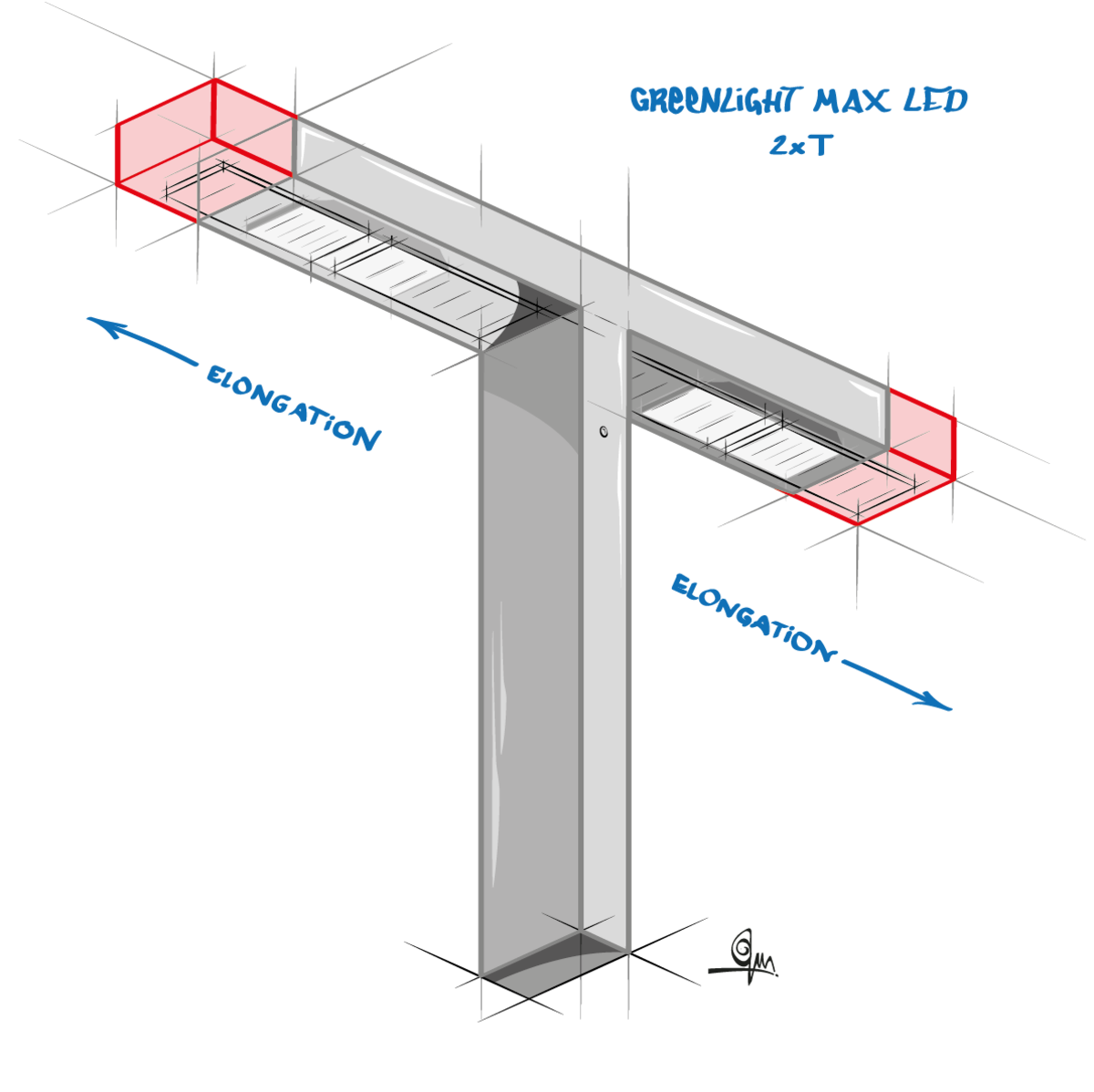

Przede wszystkim wydłużeniu uległy oba ramiona oprawy. Pojedyncze moduły optyczne przesunięte zostały w kierunku słupa, a w miejsce przedłużenia wstawiono kolejne dwa moduły - po jednym na każdym z ramion.
Oprawy miały zostać zamontowane na słupach o wysokości 4850 mm. Dział Obsługi Inwestycji przygotował symulacje, a następnie obliczenia natężenia oświetlenia, z których wyniknęła potrzeba użycia określonego watażu.
W związku z tym oprawa wyposażona została w 4 moduły LED o łącznej mocy 108 W.
Zmiany objęły również lakierowanie korpusów na niestandardowy kolor RAL, który określony został w projekcie inwestycji jako wspólny dla wszystkich elementów aluminiowego wykończenia obiektu.
Wymogi założeń oświetleniowych zakładały zastosowanie dwóch rozsyłów światła do oświetlenia różnych obszarów wokół budynku.
Oprawa Greenlight Max LED jest oferowana z układami optycznymi realizującymi oba te założenia:

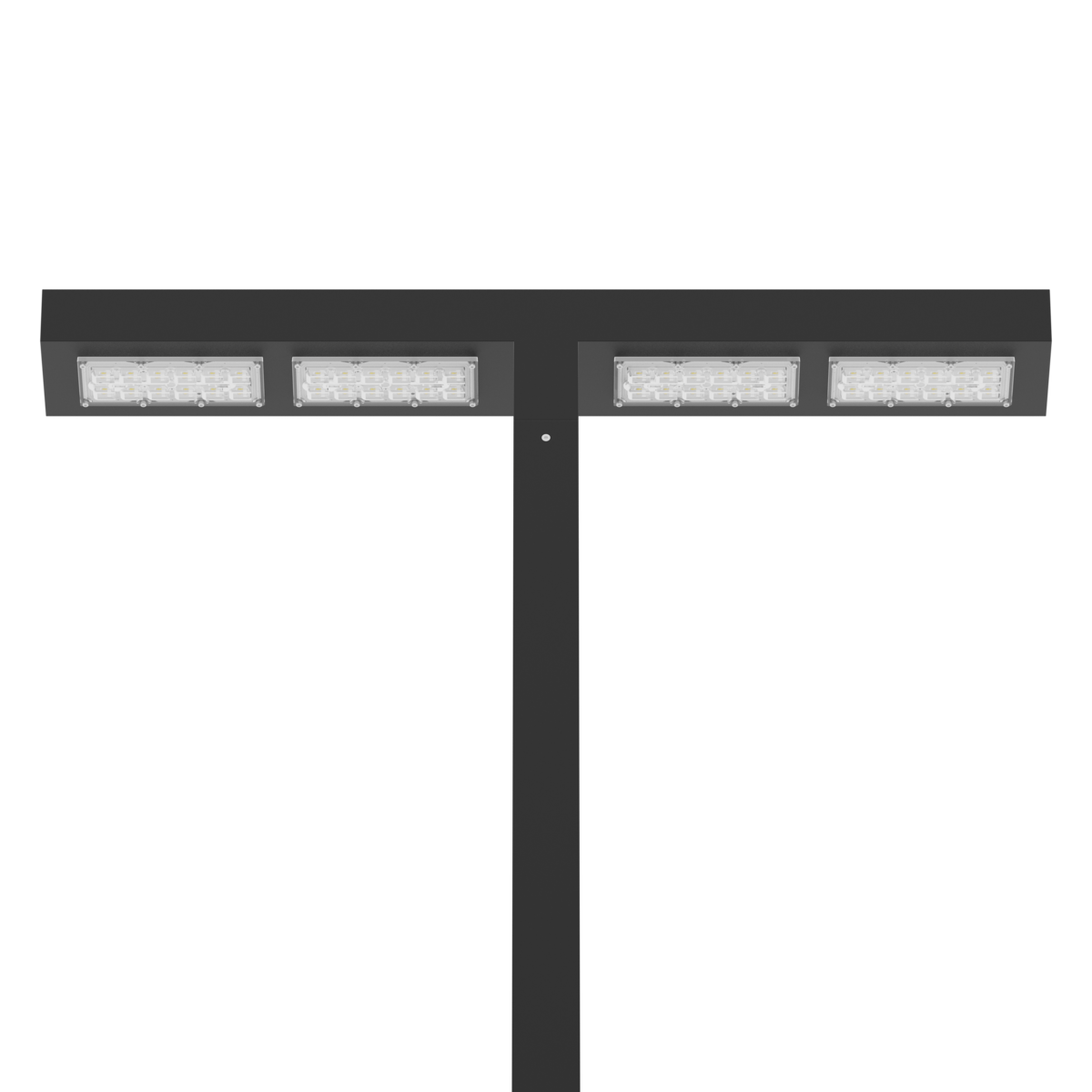

Ostateczny wygląd zmodyfikowanego produktu przedstawia sąsiadujące zdjęcie.
Wersja oznaczona została jako Greenlight Max LED 2xT.

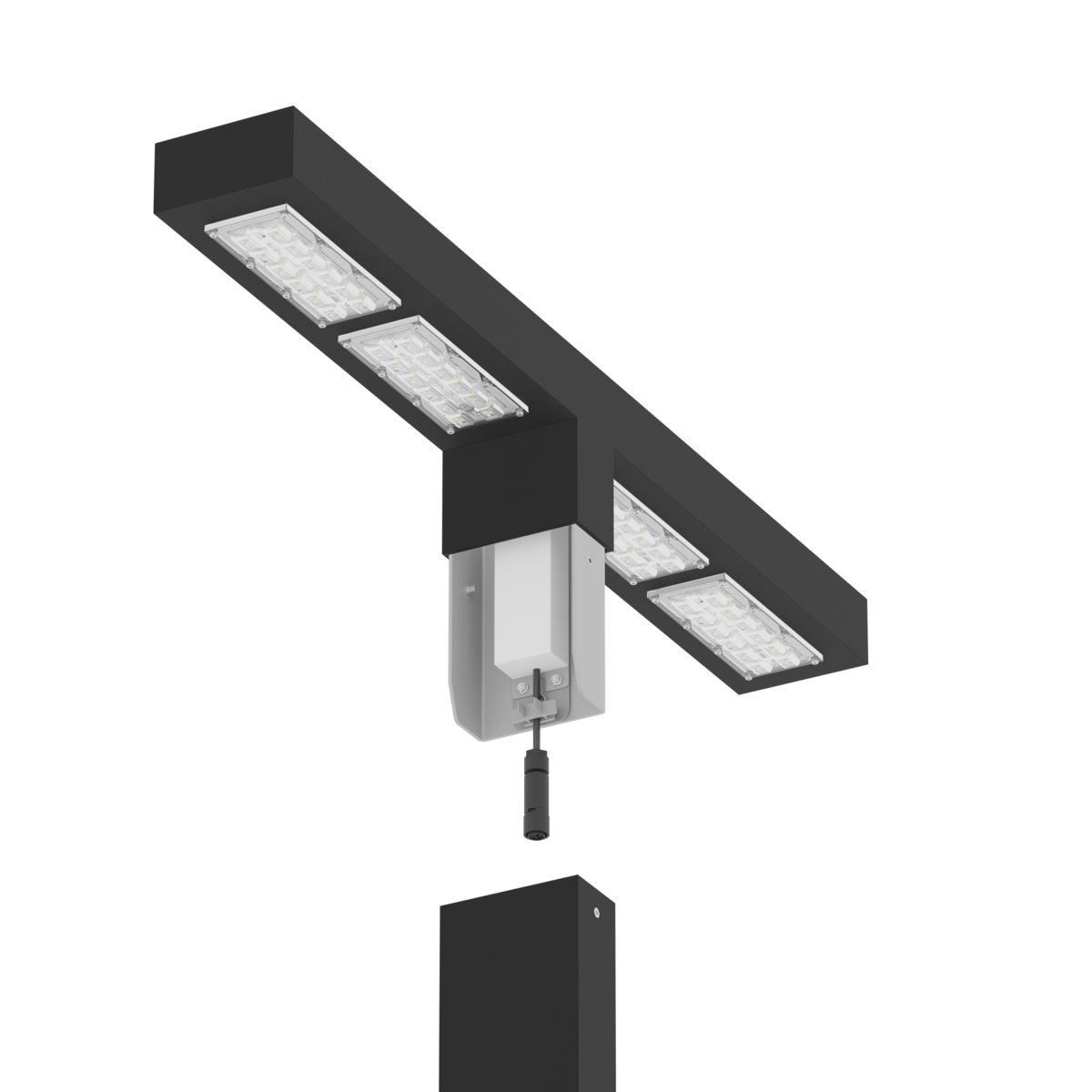

Sposób mongtażu głowicy na słupie.
Zasilacz umieszczony jest "w nodze" wsuwanej do słupa.
Z głowicy wyprowadzony został przewód zasilający zakończony dławnicą IP65.
Na dole słupa umieszczono uszczelniony otwór rewizyjny z puszką elektryczną do przyłączenia sieci energetycznej.
