Architekt zaprojektował oświetlenie rozjazdów dla uliczek wokół obiektu już istniejącego oraz budowanego w jego sąsiedztwie kolejnego, dużego obiektu. Założenie projektowe określało, że na jednym słupie mają się znaleść dwie oprawy oświetleniowe, których strumienie świetlne skierowane będą w taki sposób, aby doświetlić narożniki krzyżujących się ścieżek.
Na bazie istniejącej wersji oprawy Greenlight Max LED 1xL zaproponowaliśmy kilka rozwiązań, z których klient wybrał modyfikację przedstawioną na sąsiadującej grafice.
Greenlight Max LED jest oprawą zewnętrzną wykonaną w oparciu o profil aluminiowy. Głowica oprawy ma wyprowadzony przewód zasilający i jest montowana na dedykowanym słupie o wysokości 3 m, 4 m lub 5 m. Na dole słupa znajduje się uszczelniona komora do przyłączenia zasilania sieciowego zamykana od zewnątrz aluminiowym deklem.
Konstrukcja oprawy po modyfikacji wygląda następująco:

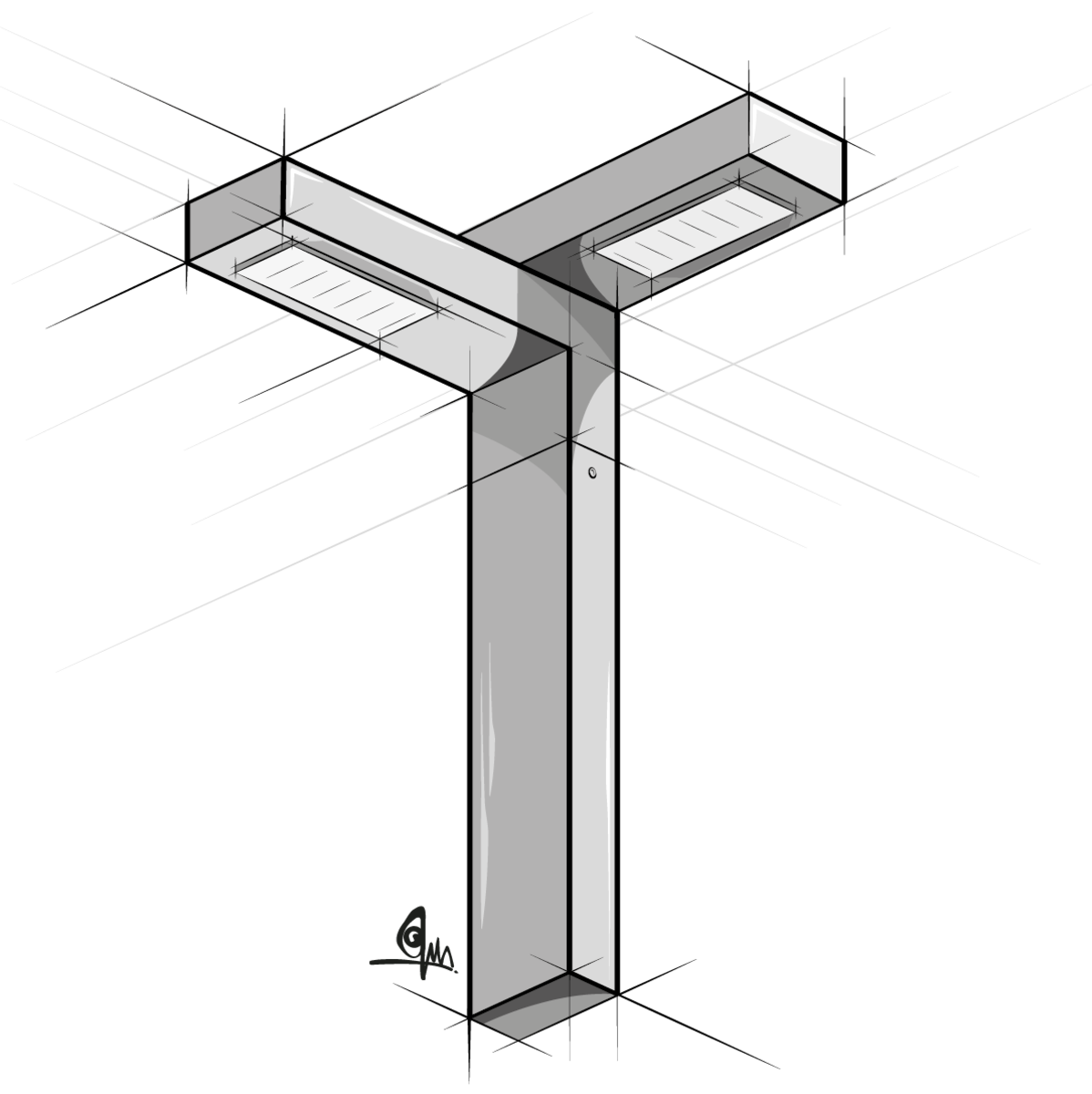

Po nasunięciu głowicy na słup należy wkręcić śruby mocujące. Zmontowany zestaw przedstawiony został na rysunku.
Zarówno słup jak i głowica lakierowane są proszkowo na kolor grafitowy, przy czym na zlecenie można wykonać malowanie na dowolny kolor z palety RAL.
Do wyboru są dwa rodzaje układów optycznych:
