W 2017 roku klient zwrócił się do nas z prośbą o opracowanie nowej oprawy oświetleniowej na źródła LED, która zostanie zainstalowana w biurowcu PWC w Wellington, Nowa Zelandia.
Nowo budowany obiekt to najnowocześniejsza konstrukcja z izolacją podstawy budynku zapewniającą odporność sejsmiczną równą klasie wymaganej w szpitalach i innych placówkach ratunkowych.
Każde tego typu zadanie traktujemy bardzo poważnie. Inwestor, wykonawca i architekci mieli już wizję dotyczącą wyglądu nowej oprawy oświetleniowej i ku naszej radości punktem wyjścia okazał się być produkt z oferty PXF Lighting.
Według wytycznych nowy produkt miał bazować na obudowie z blachy aluminiowej używanej w świetlówkowej oprawie Presto T5.
Presto T5 posiada raster paraboliczny z czystego aluminium, ale jest on zaprojektowany do kształtowania strumienia świetlnego emitowanego przez klasyczne liniowe źródła jarzeniowe.

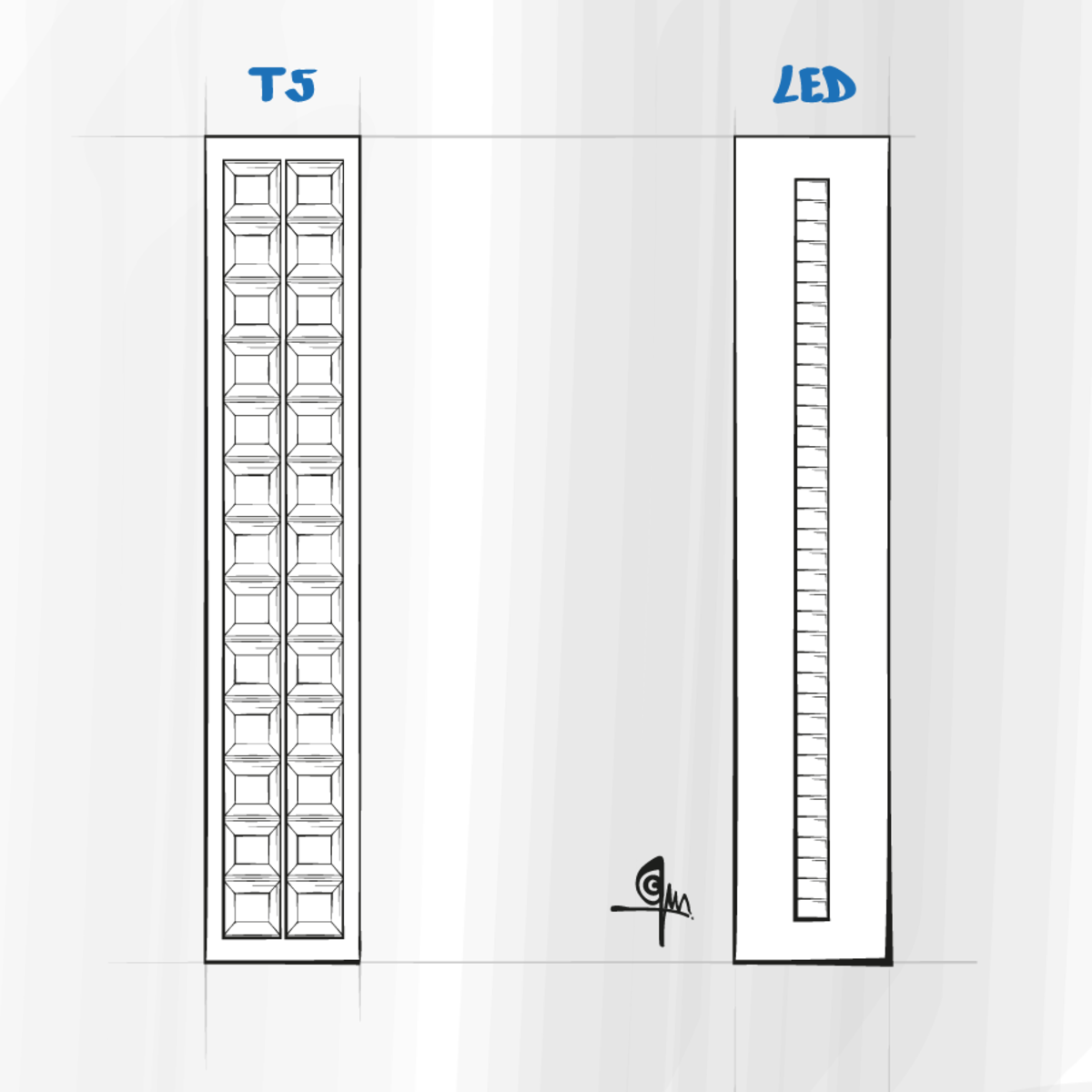

Rysunek obok pokazuje założenia projektowe - zmianę rastra PAR T5 na nowy raster PAR LED opracowany przez PXF Lighting do współpracy z diodami LED.
Proporcje oprawy (długość-szerokość) pozostały niemal niezmienione, jednak węższy raster spowodował większą powierzchnię aluminiowej blachy, co przełożyłlo się na uproszczenie ogólnego wyglądu oprawy.
Wymagania projektowe zawierały dodatkową funkcjonalność w postaci podwójnego rozsyłu światła. Oryginalna obudowa przystosowana była wyłącznie do dystrybucji strumienia świetlnego typu DI (bezpośredni).
Modyfikacja obudowy uwzględniała konieczność emsji typu IN (pośredni strumień światła skierowany w sufit).
Podział rozsyłu światła wymagany przez inwestora określony został jako DI-70% i IN-30% całkowitego strumienia świetlnego.
Narożniki obudowy zostały zaokrąglone przez co oprawa nabrała wizualnej lekkości.

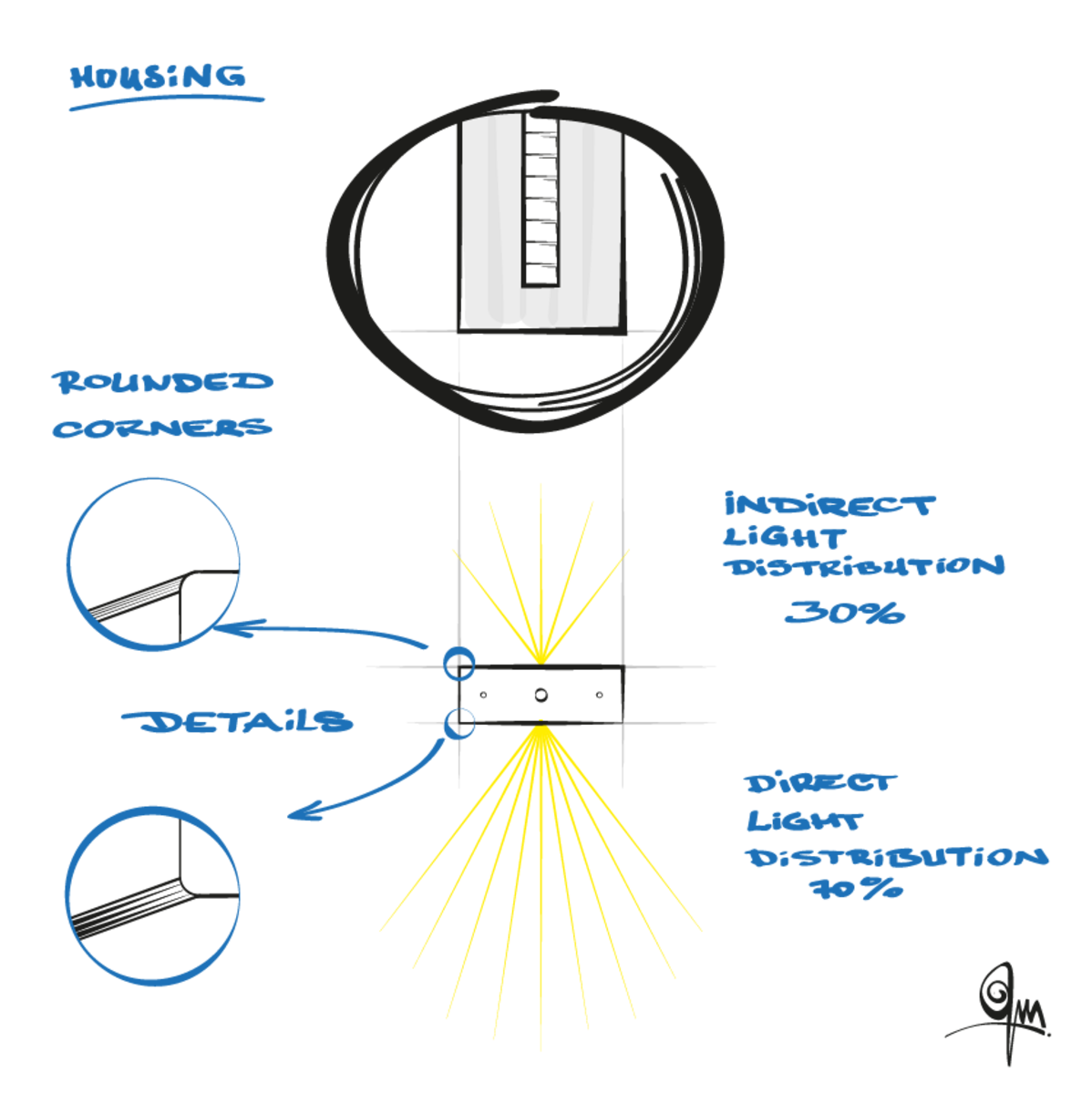

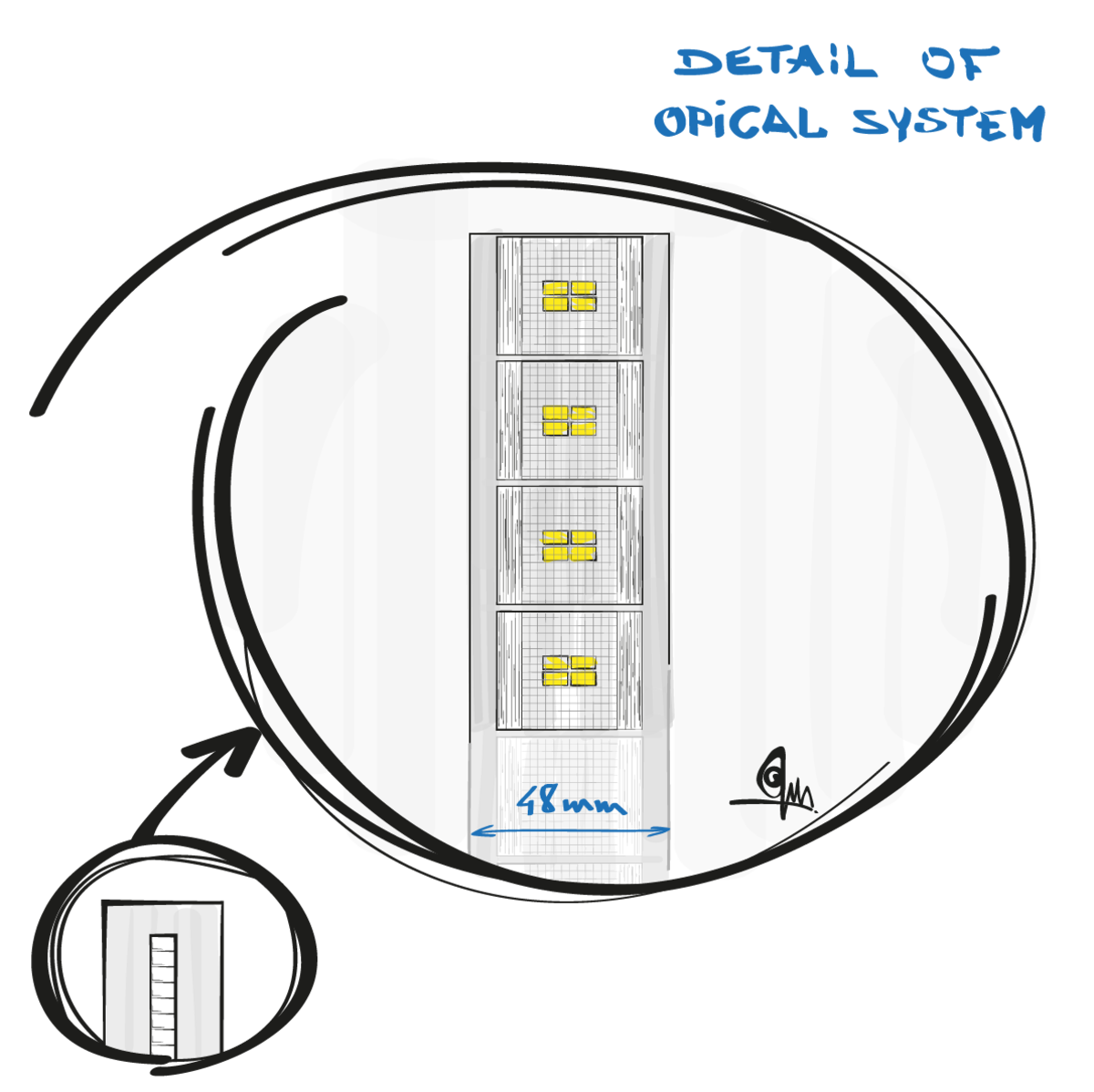

Sąsiadujący rysunek obrazuje konstrukcję nowego układu optycznego.
Diody LED umieszczone na płytce PCB przesłonięte są kloszem mikropryzmatycznym. Transparentna struktura MPRM odpowiada przede wszystkiim za rozpraszanie strumienia świetlnego przy jednoczesnej jak najmniejszej utracie jego wartości. Klosz służy również jako mechaniczne zabezpieczenie źródeł światła przed ich przypadkowym uszkodzeniem.
Raster paraboliczny PAR wykonany został z polerowanego aluminium o wysokiej czystości. Jego zadaniem jest kształtowanie strumienia świetlnego, a także ograniczenie niekorzystnego zjawiska olśnienia przykrego.
Układ optyczny odpowiada za odpowiedni kąt rozsyłu strumienia świetlnego i zapewnia wysoką sprawność.
PRESTO T5 vs. PRESTO LED PWC

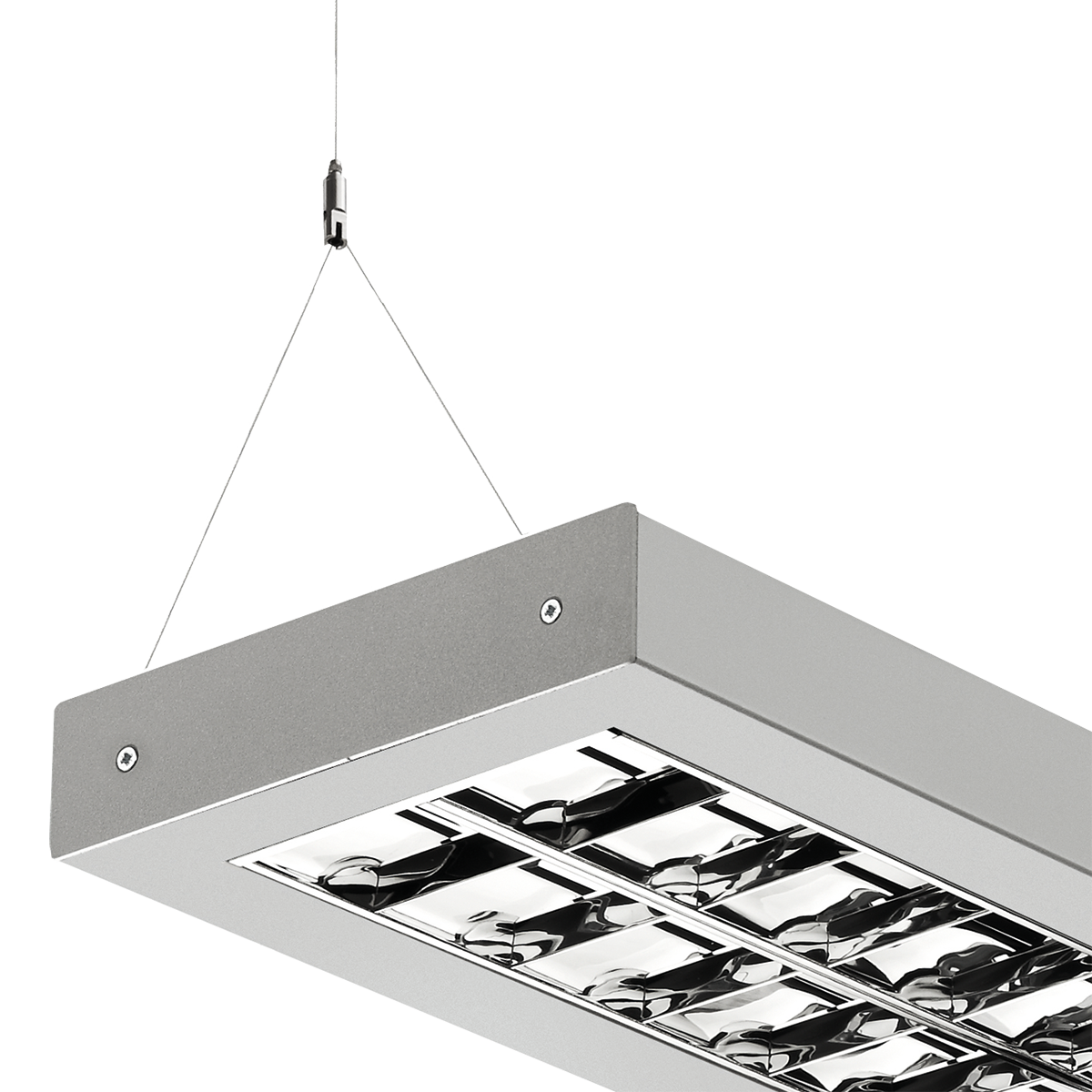

Stanowiąca podstawę modyfikacji oprawa PRESTO T5 lakierowana była na szaro.

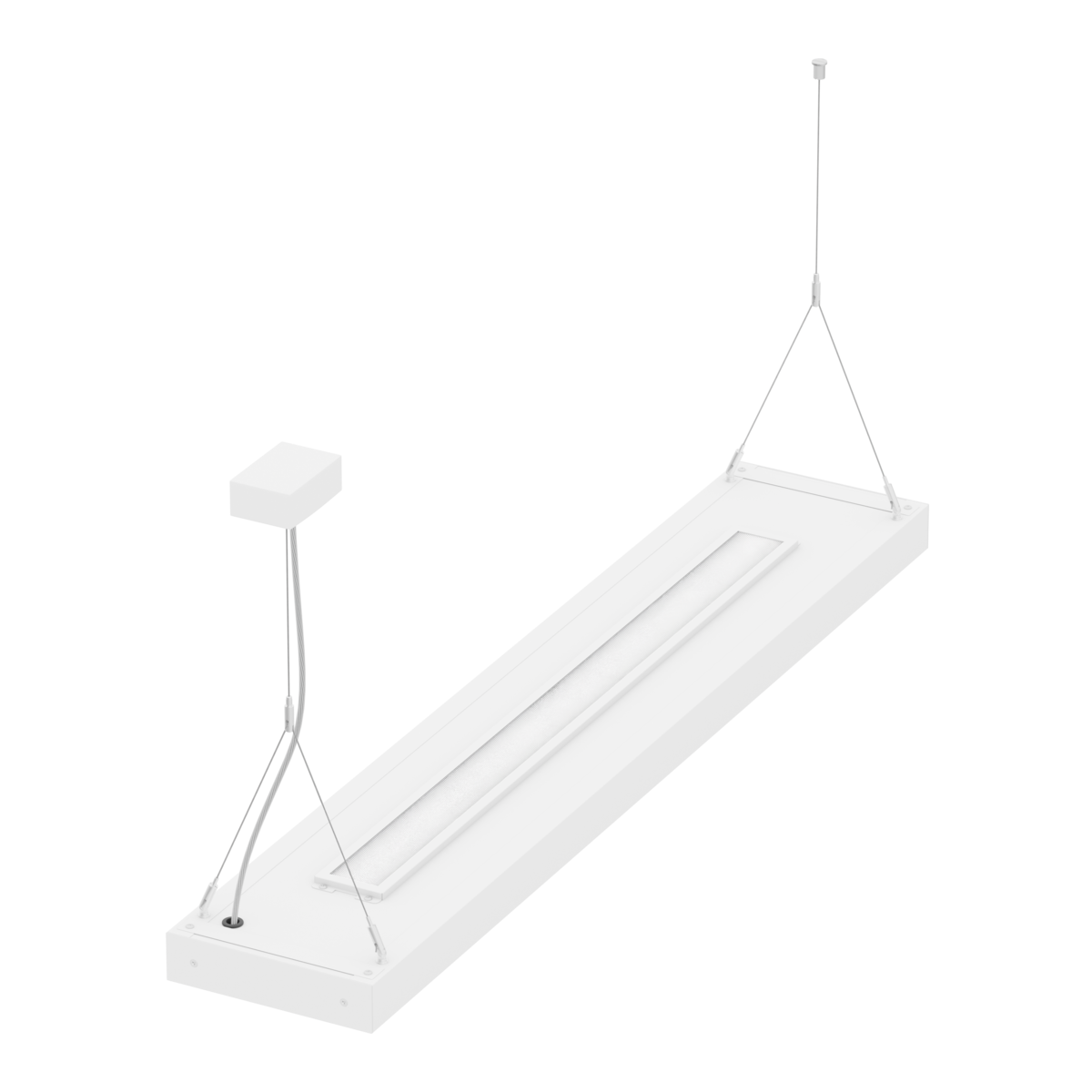

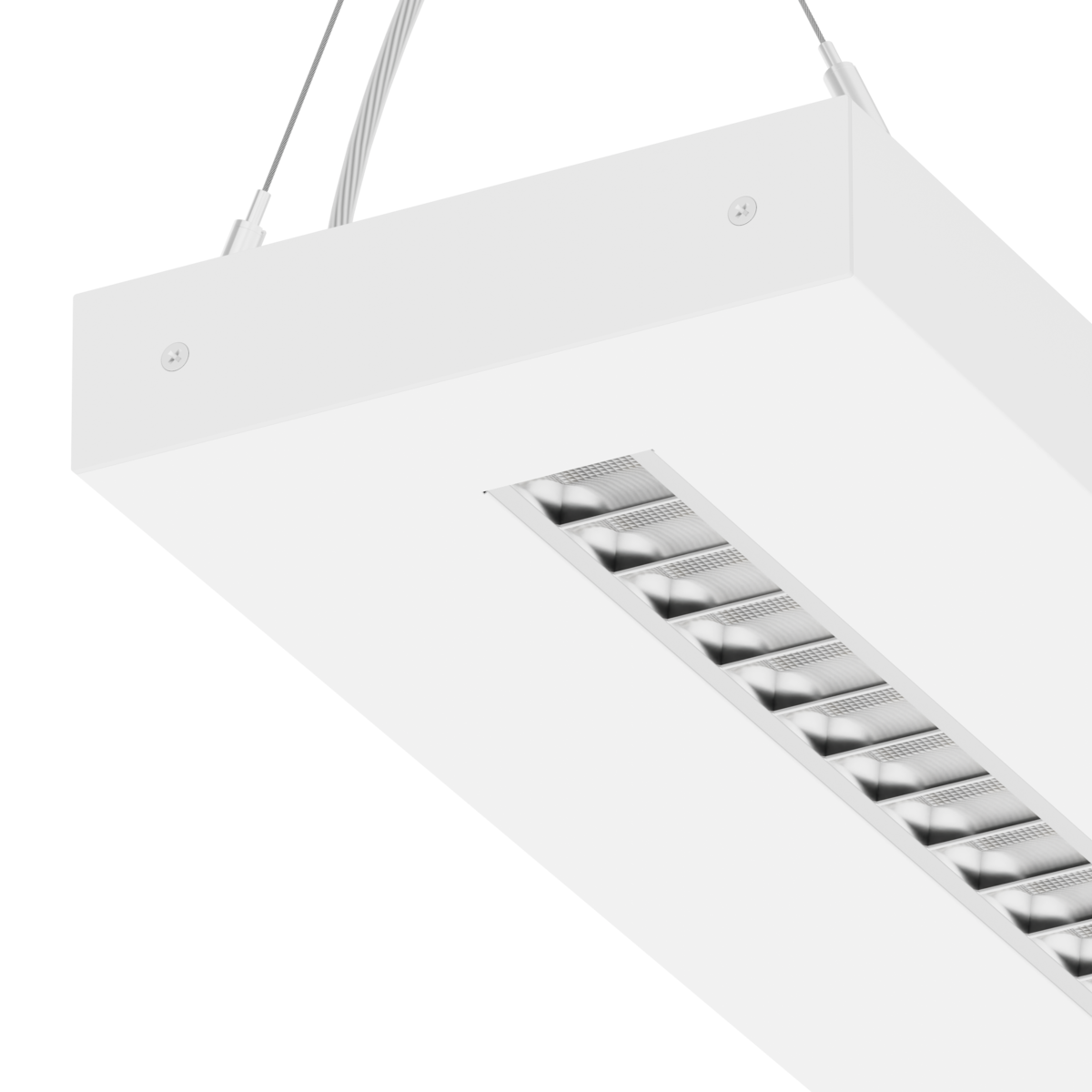

Docelowa oprawa PRESTO LED PWC wykończona została poprzez naniesienie białego lakieru ze strukturą.

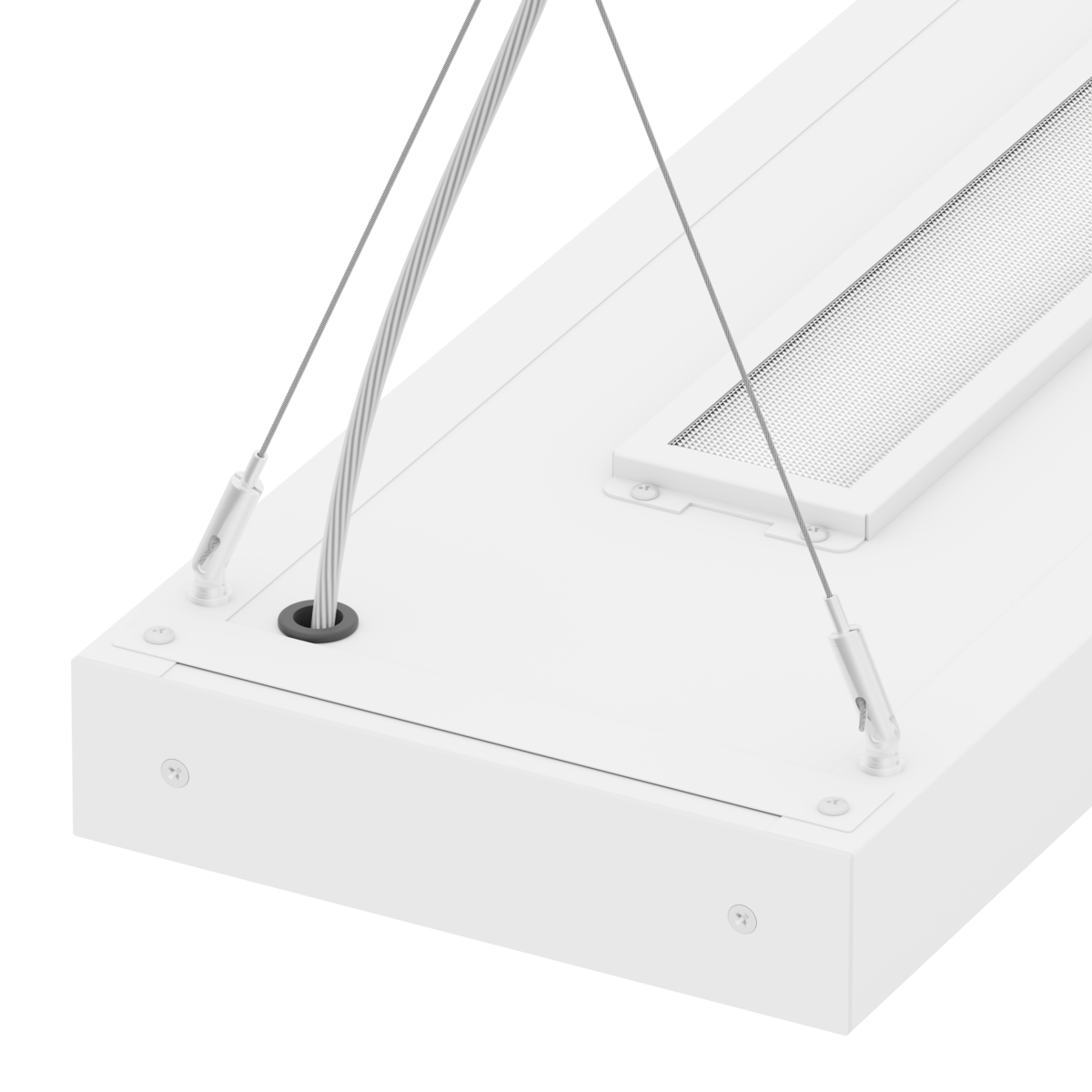

Montaż obu opraw oświetleniowych odbywa się przy użyciu zawieszeń typu Y.
Rozsył pośredni IN realizowany jest poprzez klosz MPRM

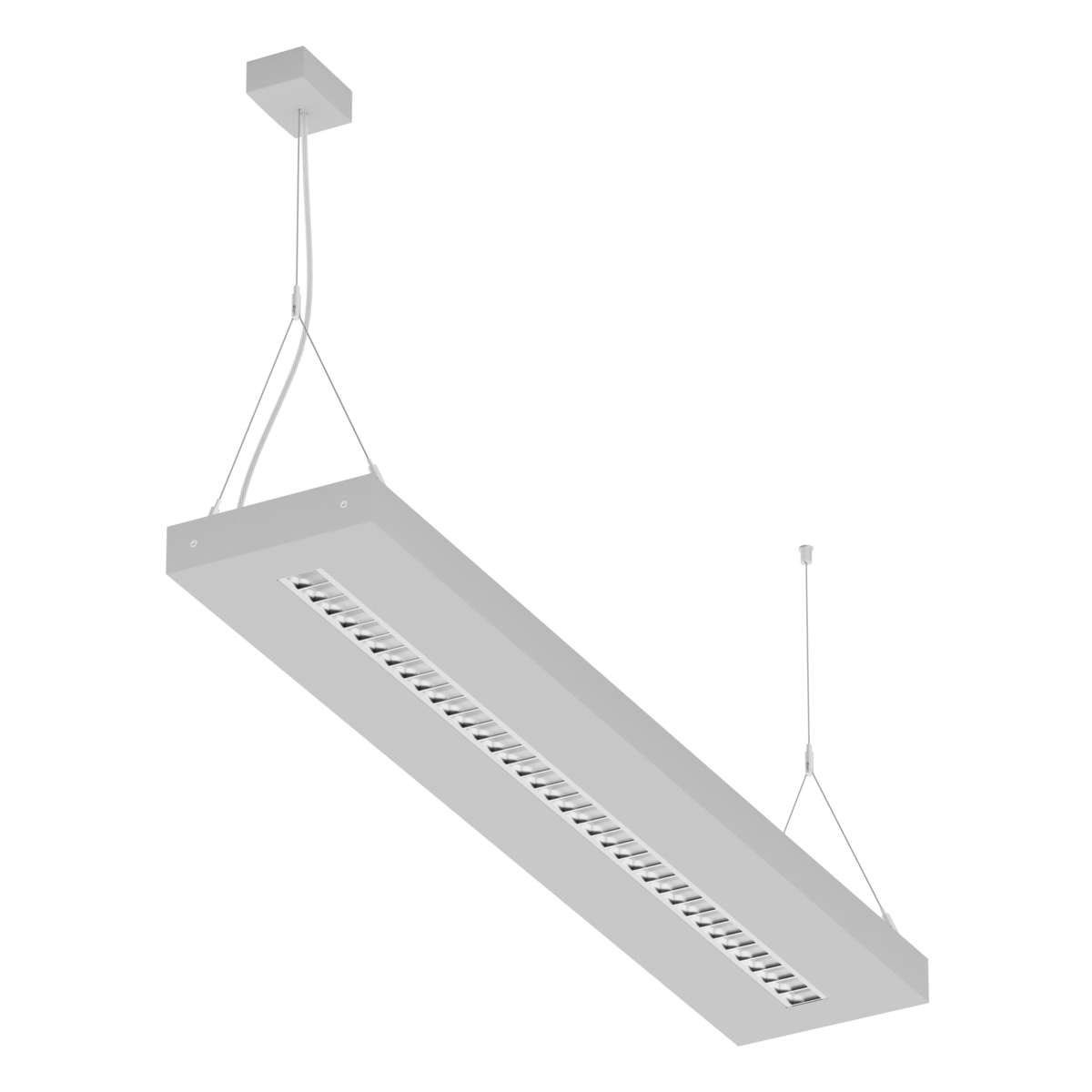

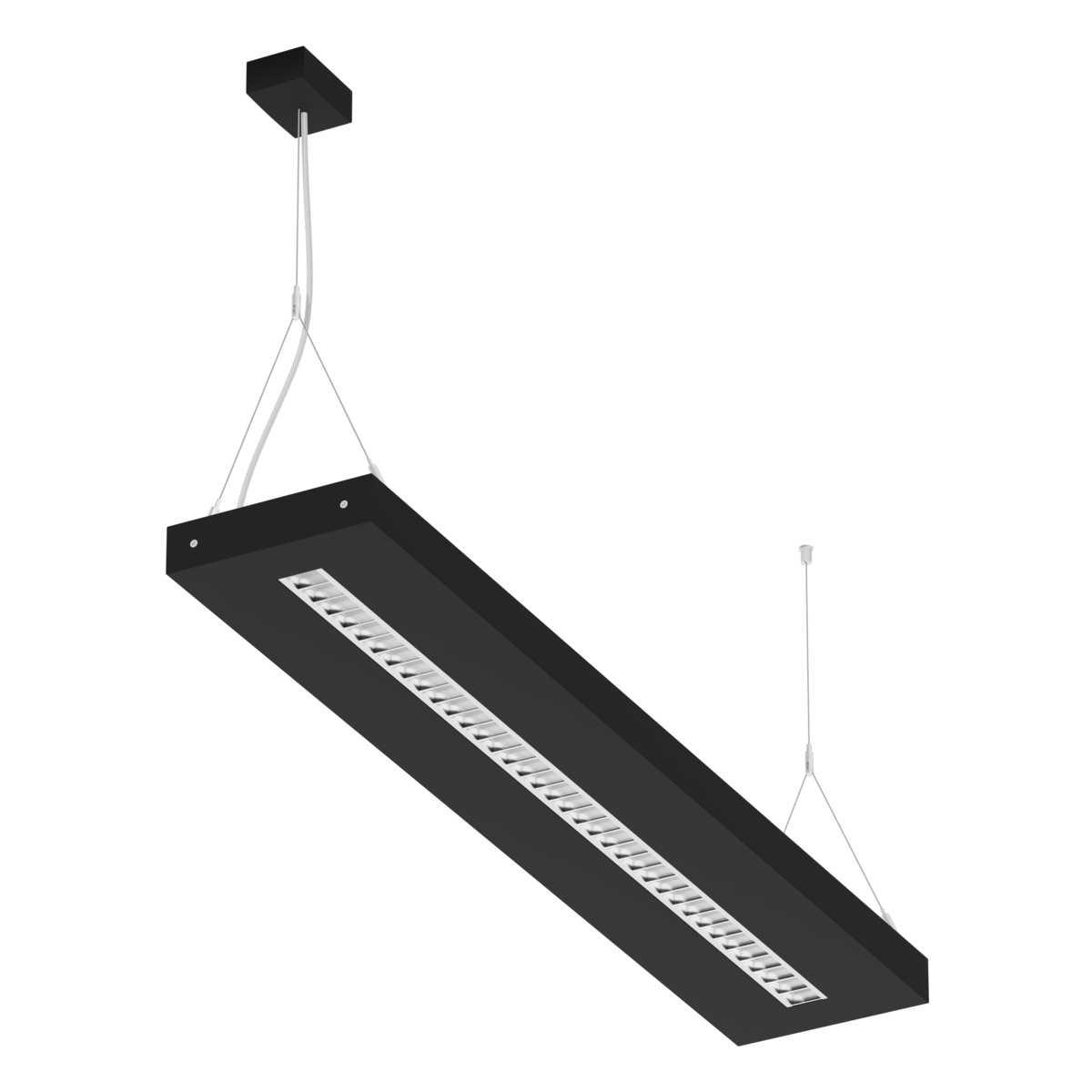

W trakcie opracowywania prototypów powstały inne wersje kolorystyczne - szara i czarna

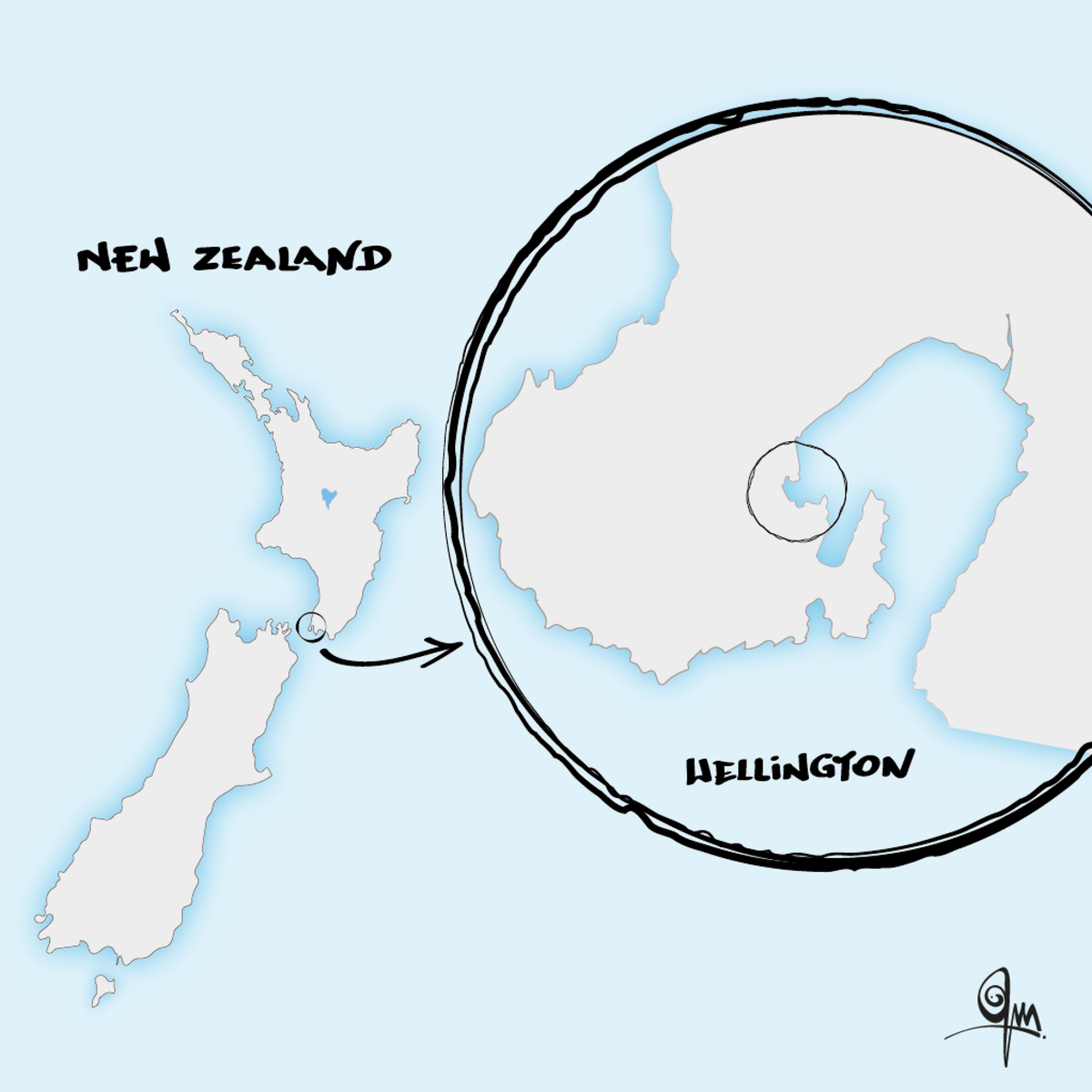

Wellington - miasto na drugiej półkuli
Oprawy PXF Lighting znajdują zastosowanie w wielu ciekawych zakątkach świata.
Współpraca przy oświetlaniu biurowca PWC w Nowej Zelandii to kolejny z powodów do dumy i radości,
które przyniosły nam projekty zrealizowane przez ponad trzydzieści lat naszej działalności.

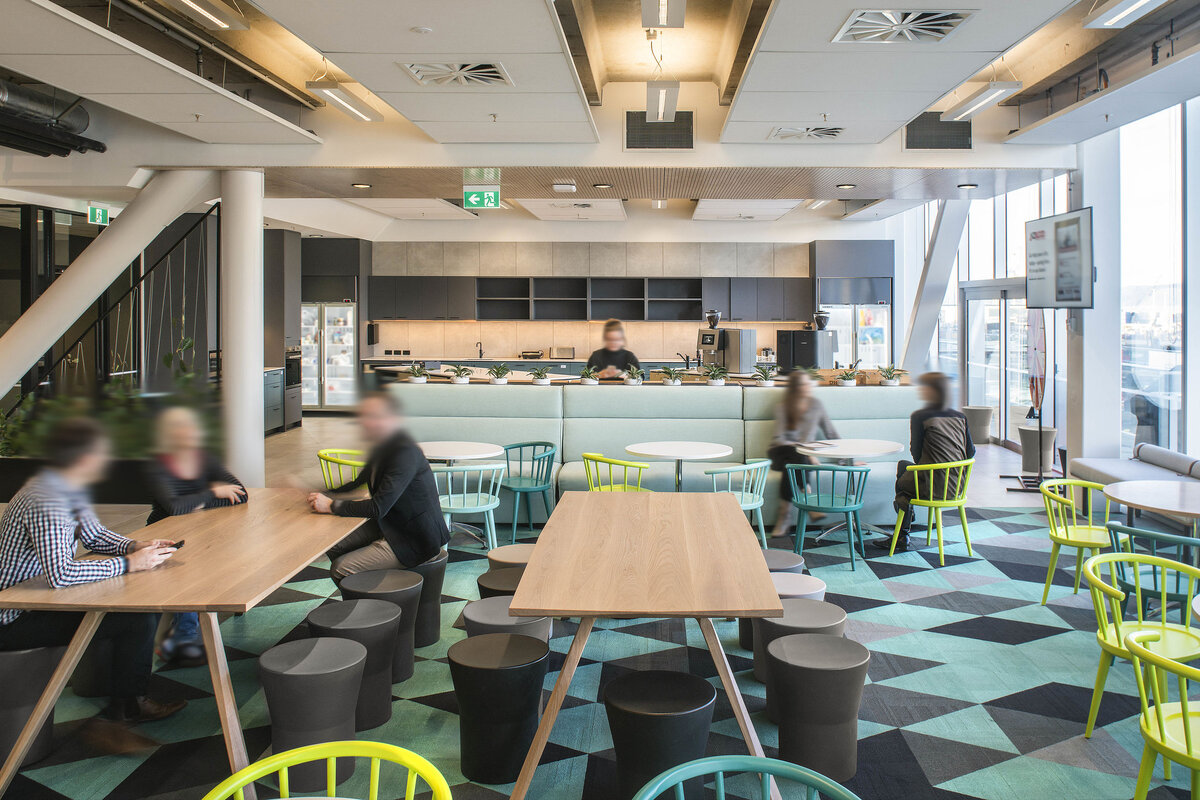

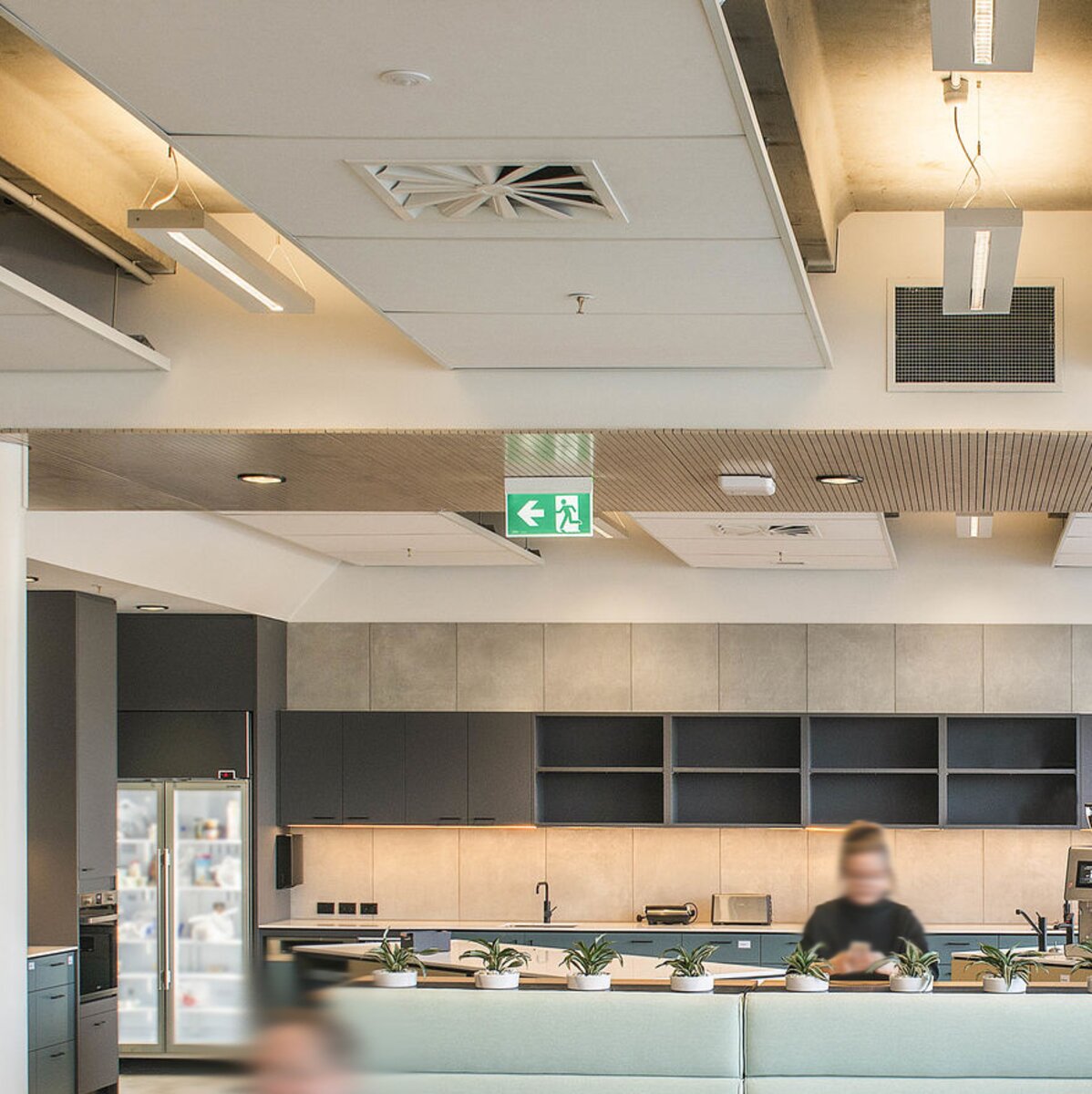

Nowoczesne oświetlenie w nowoczesnym budynku

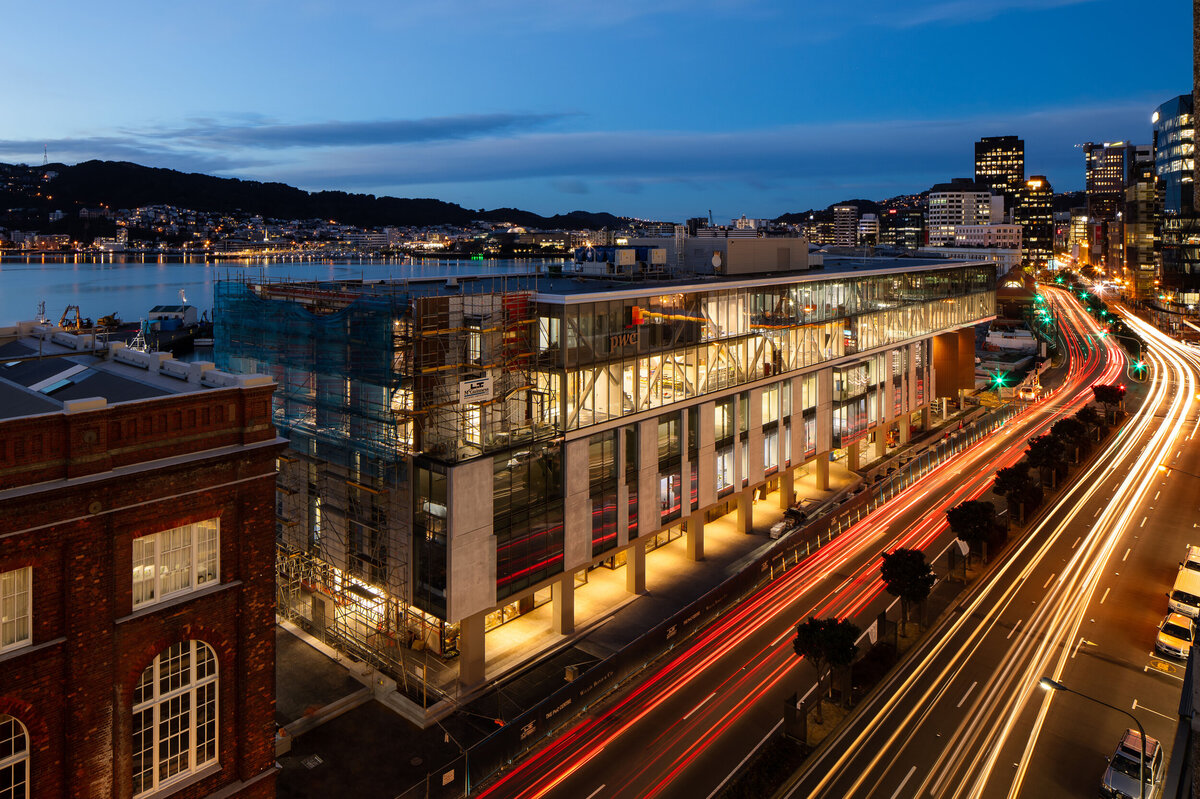

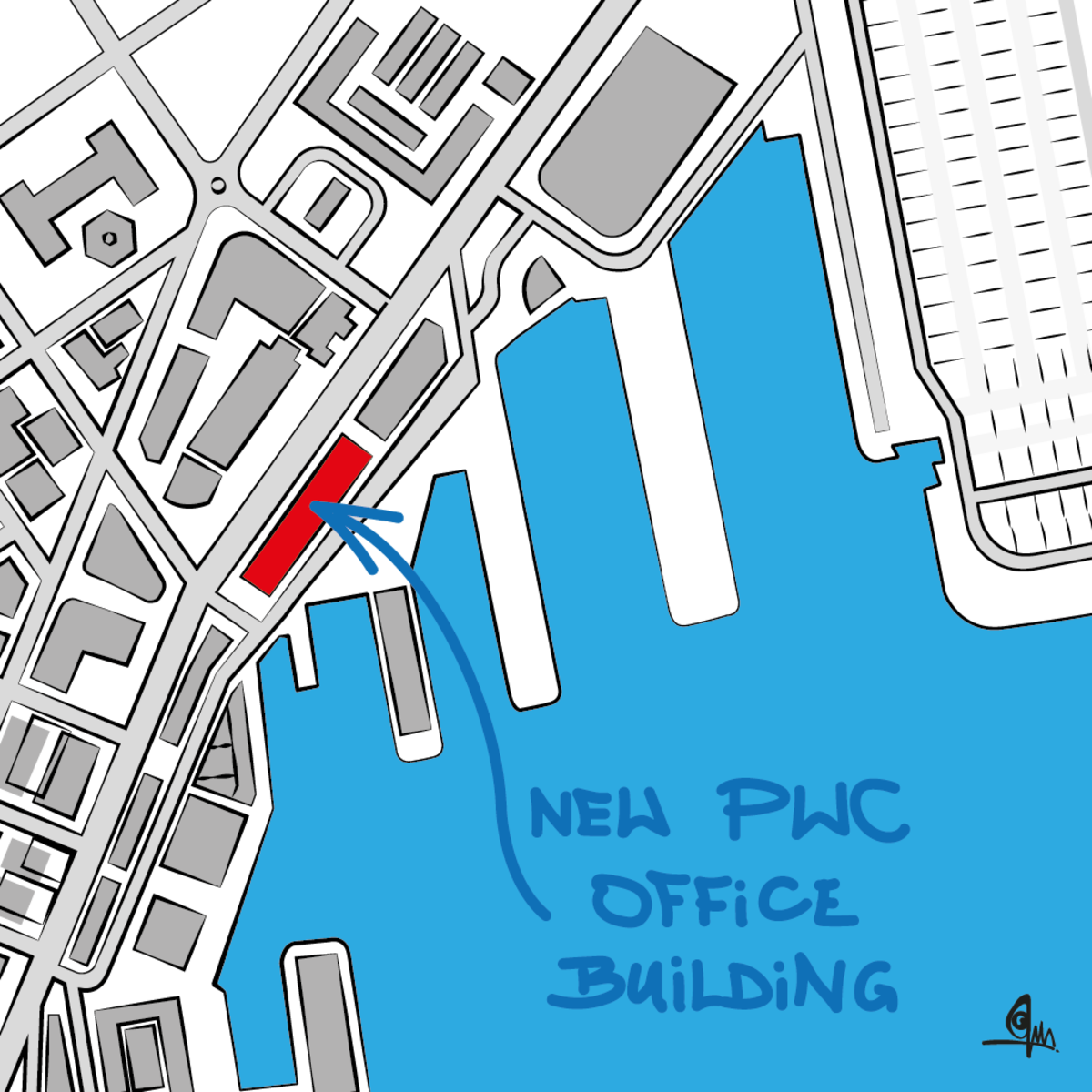

Biurowiec PWC znajduje się w sercu odnowionej dzielnicy Kumutoto, zaledwie pięć minut spacerem od Lambton Quay i stacji kolejowej Wellington.

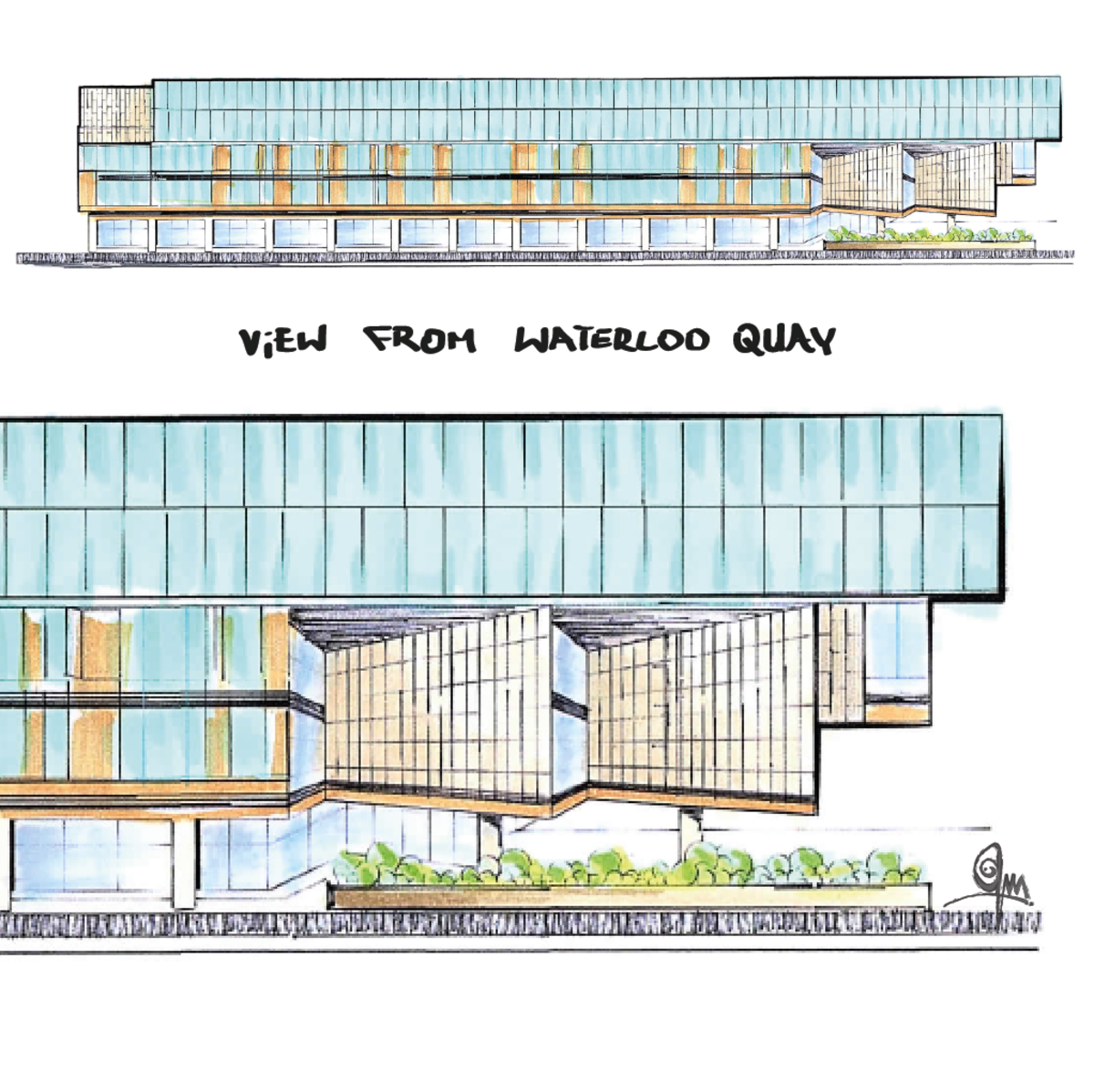

Odporny na wstrząsy sejsmiczne budynek składa się z czterech górnych poziomów powierzchni biurowej klasy A z wysokimi sufitami i płytami podłogowymi o powierzchni 2000 m2 pozwalającymi efektywnie wykorzystywać przestrzeń. Wszystkie piętra korzystają z szeroko przeszklonej fasady budynku, która maksymalizuje naturalne światło i widoki na port oraz miasto.
Na parterze znajdują się sklepy, lokale usługowe oraz mniejsze jednostki biurowe i główny hol budynku. Publiczny chodnik na poziomie ulicy zapewnia również zadaszone przejście dla pieszych między Waterloo Quay a nabrzeżem. Obiekt posiada parking podziemny.
Budynek zdobył dwie nagrody:
Realizacja inwestycji to efekt współpracy projektantów z Willis Bond, Athfield Architects i partnera budowlanego LT McGuinness.
Photo: Willis Bond - a leading property development and investment partner
